Conel FLOW CUT BOX Montage- Und Betriebsanleitung Seite 95

167 MAX. 130
Bak skillevegg
Dusjbrett tilkoblet
Alarm = 140 mm
På = 120 mm
Av = 45 mm
4
Pos. Beskrivelse
1
Demonterbart panel KBN: ALPRO
2
Skilleveggramme
3
Lufteinnsats KBN: ABSVIS
I henhold til DIN 1986 - 100 skal bunnivået på innløpsledningene fra håndvaskene og dusj-
brettene ha en minimumshøyde på 180 mm.
Dette sikrer at innløpsledningen kan gå fullstendig gjennom en naturlig helling og det ikke oppstår
tilbakeslag.
5
2%
DN 50

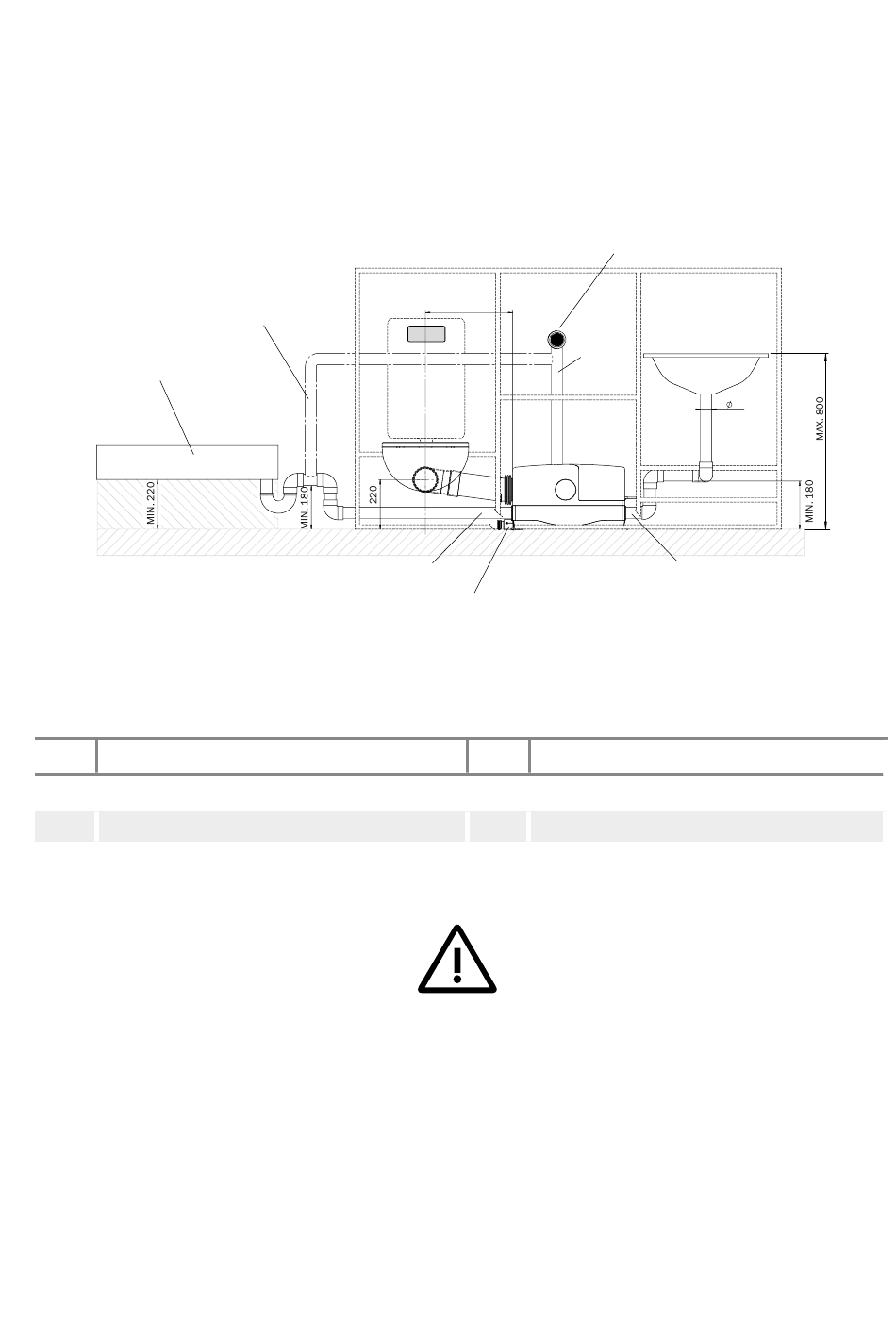

Figur 14 (2)
3
MAX. 350
DN 50
6
Pos. Beskrivelse
4
Dusjbrett
5
Ekstra lufterørmulighet
6
Tømmeklaffventil
50
DN 50
95
