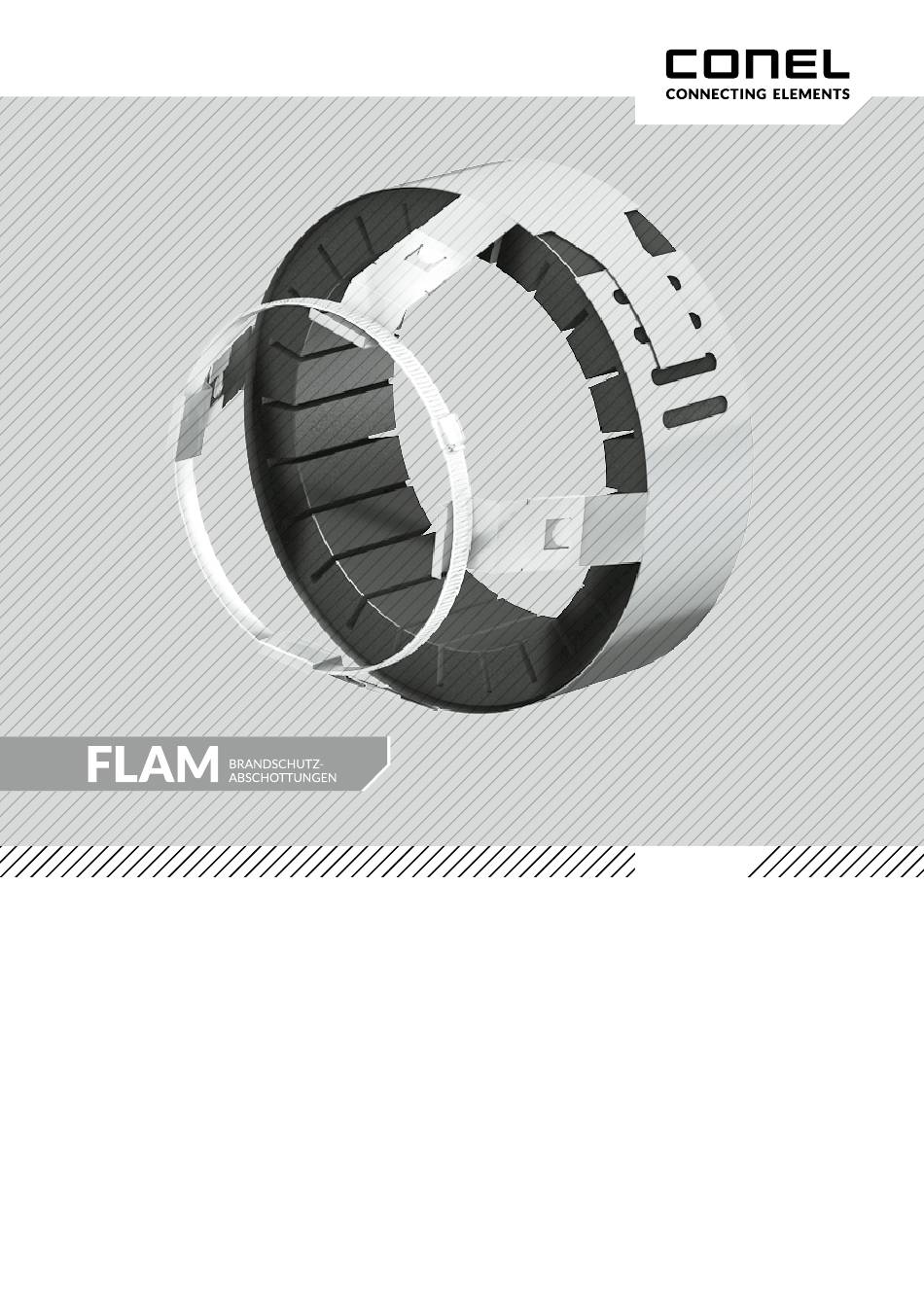

- Seite 1 FLAM SYSTEM MI EINBAUANLEITUNG...
-
Seite 3: Lieferumfang
Adapterlaschen (4 Stück) Spannschelle Brandschutzschild Einbauanleitung Für die Herstellung der Rohrabschottungen wird eine Brandschutzmanschette „CONEL FLAM Brand- schutzmanschette“ (Abmessung: 125 ; KBN: CFBSM113125N) benötigt. Diese ist nicht im Lieferumfang enthalten. Allgemeine Montagehinweise: Diese Montageanleitung gilt in Ergänzung der Regelungen der allgemeinen bauaufsichtlichen Zulassung Z-19.17-2217. -
Seite 4: Besondere Hinweise
Rohrleitungen Ø 110 mm Normrohre: PVC, PP, PE-HD, LDPE, PB, PE-X, ABS , ASA Schalldämmende Abwasserrohre: Conel Drain, Friatec Friaphon, Ostendorf Skolan, Geberit Silent dB 20/PP, Rehau Raupiano Plus/Light, Wavin AS/SiTech Zugelassen auch bei Vorhandensein von Dämmung bzw. Ummantelungen im Deckendurchbruch: PE-Schalldammstreifen mit Dicke ≤... -
Seite 5: Abmessungen Und Aufbau Der Manschette
Alternativ darf diese auch in Massivbauweise mit einer Dicke ≥ 50 mm ausgeführt sein. Abmessungen und Aufbau der Manschette: Manschette nach Übergangsverbinder Z-19.17-1986 (teilweise verdeckt) Hauptleitung Anschlussleitung (Gusseisen) (Kunststoff) Spannschelle Rohrmanschette Spannver- binder 4x Adapterlasche DN (Rohr) Größe der Manschette conel.de... - Seite 6 ÜBEREINSTIMMUNGSBESTÄTIGUNG Diese Bescheinigung ist dem Bauherrn zur Weitergabe an die zuständige Bauaufsichtsbehörde auszuhändigen. Name und Anschrift des Unternehmens, das die Abschottung hergestellt (montiert) hat: Baustelle/Gebäude: Datum der Herstellung: Geforderte Feuerwiderstandsklasse der Abschottung: R 90. Hiermit wird bestätigt, dass die Rohrabschottung(en) der Feuerwiderstandsklasse R 90 zum Einbau in Wände* und Decken* der Feuerwiderstandsklasse F 90 hinsichtlich aller Einzelheiten fachgerecht und unter Einhaltung aller Bestimmungen der allgemeinen bauaufsichtlichen Zulassung Nr.: Z-19.17-2217 des Deutschen Insti- tuts für Bautechnik vom 16.09.2016 und...
- Seite 7 conel.de...
- Seite 8 CONEL DER BESTE FREUND DES INSTALL ATEURS. Montage- und Bedienanleitung FLAM BRANDSCHUTZMANSCHETTEN/1.0/07-16/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
