Explosionszeichnung Hebeanlage - Conel FLOW CUT BOX Montage- Und Betriebsanleitung

18
12.

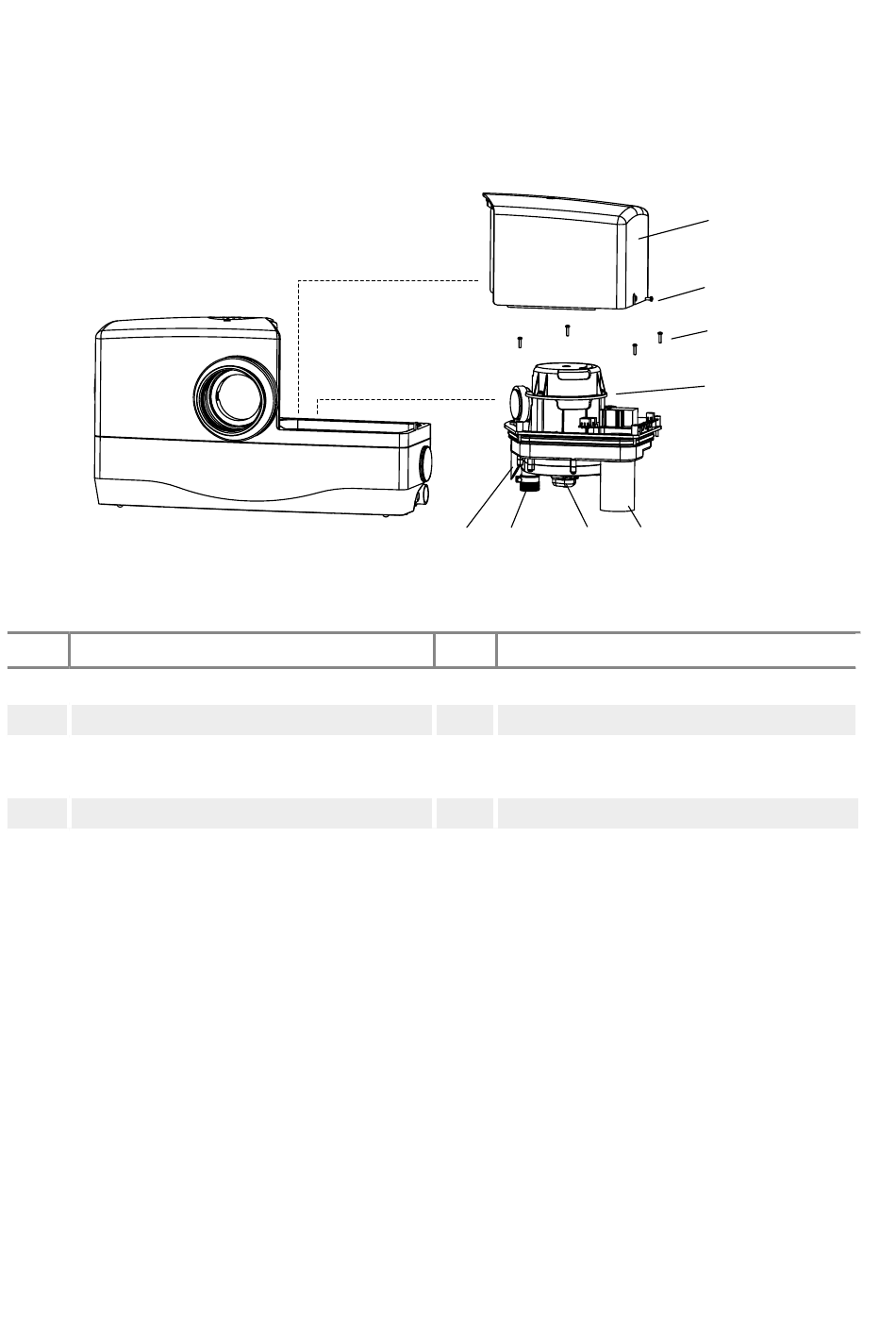

Explosionszeichnung Hebeanlage

Pos Benennung
1
Abdeckhaube
2
Abdeckhaube Sicherungsschraube
3
Motor-Pumpeneinheit
Befestigungsschrauben
4
Motor-Pumpeneinheit
/
Bei dem Entfernen der Abdeckhaube (1) die Sicherungsschraube (2) entfernen.
/
Bei Ausbau Motor-Pumpeneinheit (4) die Befestigungsschrauben (3) entfernen
(Abbildung 9).
ACHTUNG!
Die Hebeanlage nie ohne Abdeckhaube (1) betreiben.
5 6
Abbildung 9
Pos Benennung
5
Staurohr (Druckschalter)
6
Druckleitung
7 Schneidwerk
8 Kondensator Gehäuse
1
2
3
4
7 8
