Rozložený Pohled - Conel FLOW CUT BOX Montage- Und Betriebsanleitung

114
12.

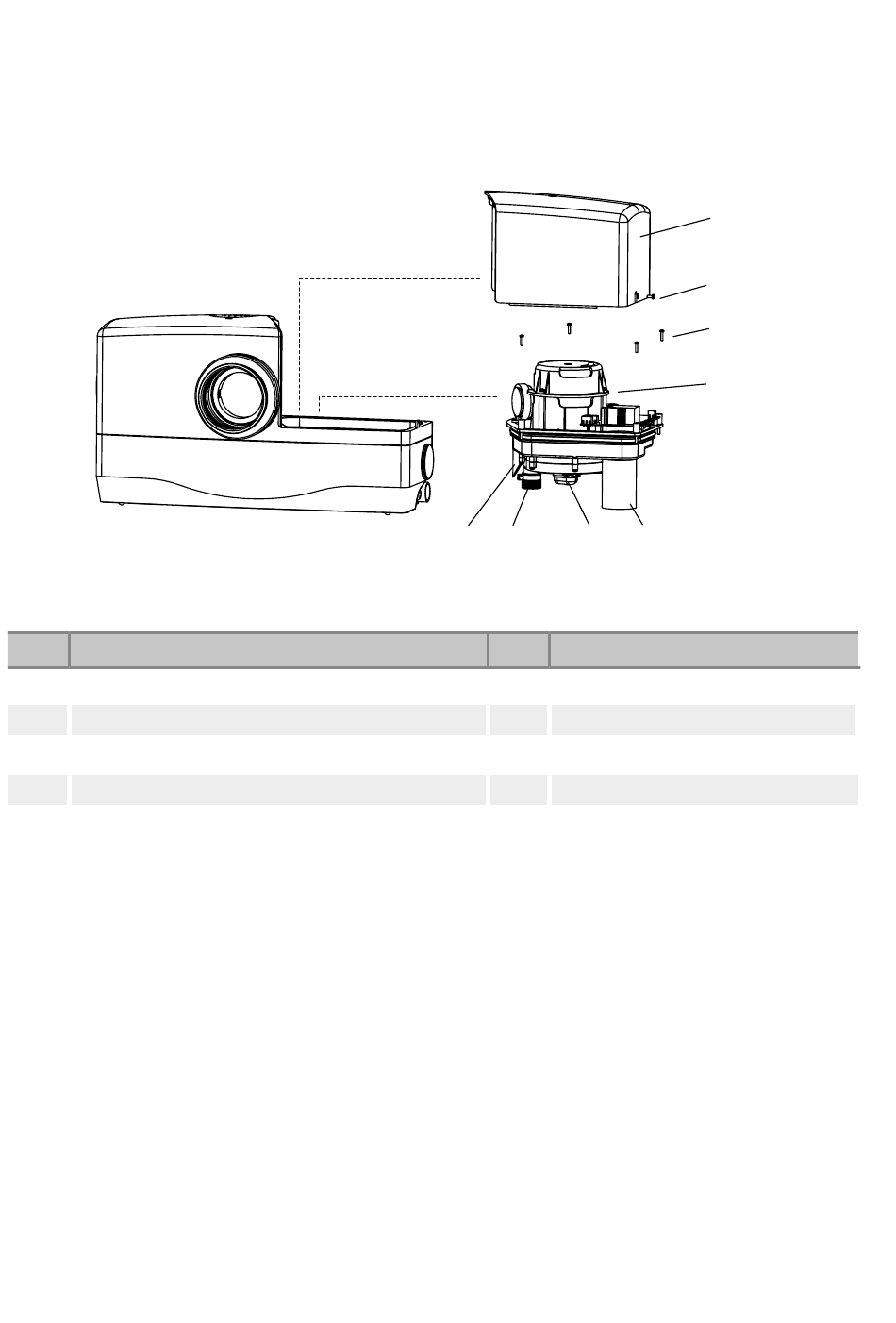

Rozložený pohled
Poz. Popis
1
Kryt
2
Šroub jištění krytu
3
Jisticí šrouby motorové/čerpací jednotky
4
Motorová/čerpací jednotka
/
Chcete-li vytáhnout čerpací jednotku kvůli servisu, vyjměte jisticí šroub (2) a odklopte kryt (1).
/
Vyjměte jisticí šrouby (3) a vyzvedněte čerpací jednotku (4) z nádrže (viz obr. 9).
POZOR!
Nikdy neprovozujte zvedací ústrojí bez bezpečně nasazeného ochranného krytu (1).
5 6
Obrázek 9
Poz. Popis
5
Hladinové čidlo
6
Vypouštěcí potrubí
7 Skartovací systém
8 Kryt kondenzátoru
1
2
3
4
7 8
