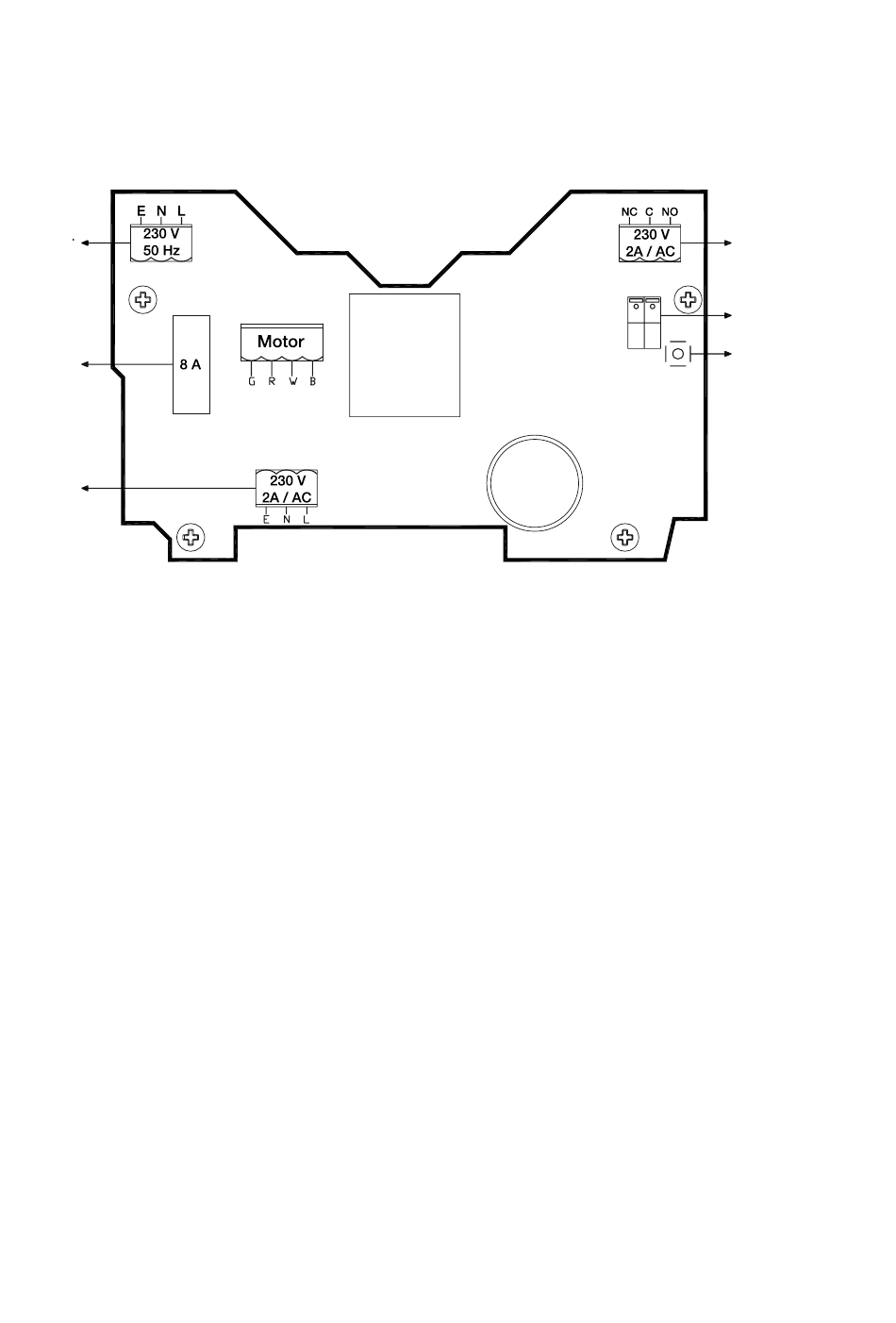

Schéma okruhu
Výkon
Pojistka
* Řídicí
*
ventil
* Za běžného provozu přichází do ventilu 230 V AC (2 A) a ventil tedy zůstává otevřen. V případě vysoké
vodní hladiny nebo výpadku elektřiny se ventil zavře (zastaví vodu).
Transfor-
mátor
Poplach
Obrázek 15
Beznapěťový
Tlakový
spínač
Test tlakové-
ho spínače
