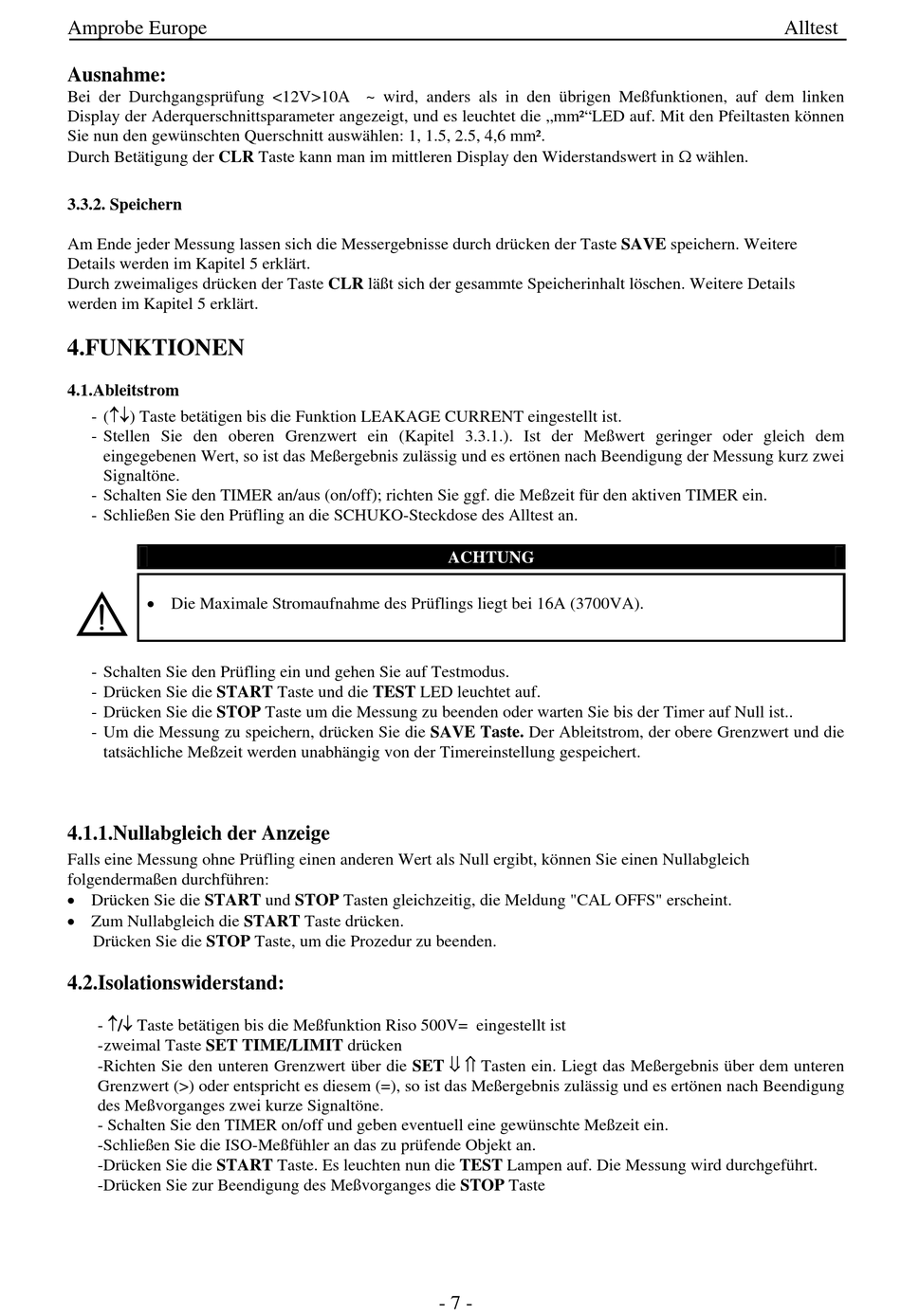

Amprobe Europe
Ausnahme:
Bei der Durchgangsprüfung <12V>10A ~ wird, anders als in den übrigen Meßfunktionen, auf dem linken
Display der Aderquerschnittsparameter angezeigt, und es leuchtet die „mm²"LED auf. Mit den Pfeiltasten können
Sie nun den gewünschten Querschnitt auswählen: 1, 1.5, 2.5, 4,6 mm².
Durch Betätigung der CLR Taste kann man im mittleren Display den Widerstandswert in Ω wählen.
3.3.2. Speichern
Am Ende jeder Messung lassen sich die Messergebnisse durch drücken der Taste SAVE speichern. Weitere
Details werden im Kapitel 5 erklärt.
Durch zweimaliges drücken der Taste CLR läßt sich der gesammte Speicherinhalt löschen. Weitere Details
werden im Kapitel 5 erklärt.
4.FUNKTIONEN
4.1.Ableitstrom
- (↑↓) Taste betätigen bis die Funktion LEAKAGE CURRENT eingestellt ist.
- Stellen Sie den oberen Grenzwert ein (Kapitel 3.3.1.). Ist der Meßwert geringer oder gleich dem
eingegebenen Wert, so ist das Meßergebnis zulässig und es ertönen nach Beendigung der Messung kurz zwei
Signaltöne.
- Schalten Sie den TIMER an/aus (on/off); richten Sie ggf. die Meßzeit für den aktiven TIMER ein.
- Schließen Sie den Prüfling an die SCHUKO-Steckdose des Alltest an.
o
• Die Maximale Stromaufnahme des Prüflings liegt bei 16A (3700VA).
- Schalten Sie den Prüfling ein und gehen Sie auf Testmodus.
- Drücken Sie die START Taste und die TEST LED leuchtet auf.
- Drücken Sie die STOP Taste um die Messung zu beenden oder warten Sie bis der Timer auf Null ist..
- Um die Messung zu speichern, drücken Sie die SAVE Taste. Der Ableitstrom, der obere Grenzwert und die
tatsächliche Meßzeit werden unabhängig von der Timereinstellung gespeichert.
4.1.1.Nullabgleich der Anzeige
Falls eine Messung ohne Prüfling einen anderen Wert als Null ergibt, können Sie einen Nullabgleich
folgendermaßen durchführen:
• Drücken Sie die START und STOP Tasten gleichzeitig, die Meldung "CAL OFFS" erscheint.
• Zum Nullabgleich die START Taste drücken.
Drücken Sie die STOP Taste, um die Prozedur zu beenden.
4.2.Isolationswiderstand:
- ↑/↓ Taste betätigen bis die Meßfunktion Riso 500V= eingestellt ist
- zweimal Taste SET TIME/LIMIT drücken
-Richten Sie den unteren Grenzwert über die SET ⇓ ⇑ Tasten ein. Liegt das Meßergebnis über dem unteren
Grenzwert (>) oder entspricht es diesem (=), so ist das Meßergebnis zulässig und es ertönen nach Beendigung
des Meßvorganges zwei kurze Signaltöne.
- Schalten Sie den TIMER on/off und geben eventuell eine gewünschte Meßzeit ein.
-Schließen Sie die ISO-Meßfühler an das zu prüfende Objekt an.
-Drücken Sie die START Taste. Es leuchten nun die TEST Lampen auf. Die Messung wird durchgeführt.
-Drücken Sie zur Beendigung des Meßvorganges die STOP Taste
ACHTUNG
- 7 -
Alltest
