Montage

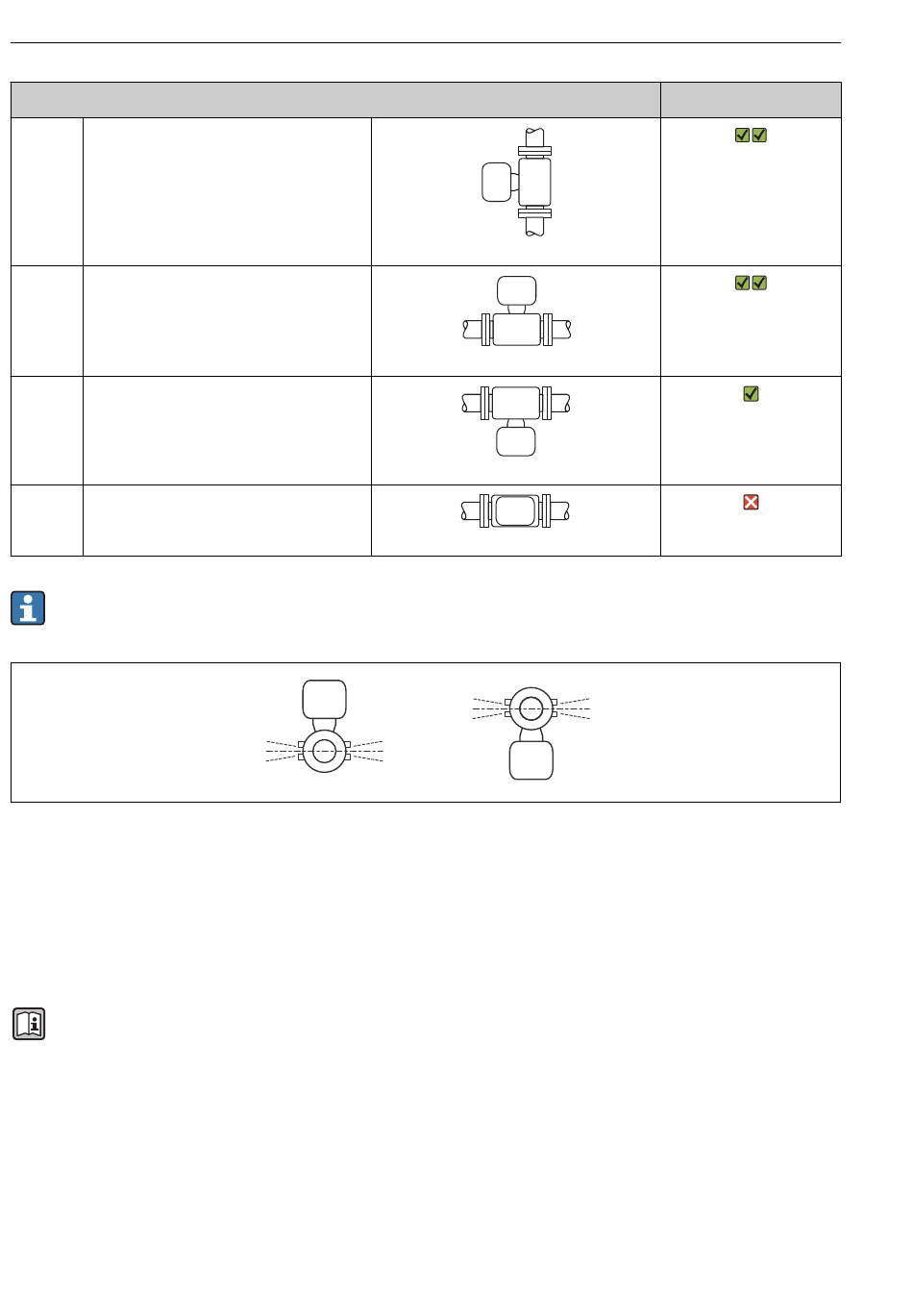

A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
merkopf oben *
C Horizontale Einbaulage Messumfor-
merkopf unten *
D Horizontale Einbaulage Messumfor-
merkopf seitlich
* Die horizontale Ausrichtung der Wandler darf nur um max. ±3° abweichen.

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern
usw. zu montieren. Um die spezifizierte Messgenauigkeit des Messgeräts zu erreichen, sind
mindestens die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strö-
mungsstörungen vorhanden, so ist die längste angegebene Einlaufstrecke einzuhalten.
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
14
Einbaulage
–3°
0°
+3°
A0015545
A0015589
A0015590
A0015592
–3°
0°
+3°
Proline Prosonic Flow B 200
Kompaktausführung
A0016534
