Proline Prosonic Flow B 200
Einpfadausführung: DN 50 (2"), DN 80 (3")

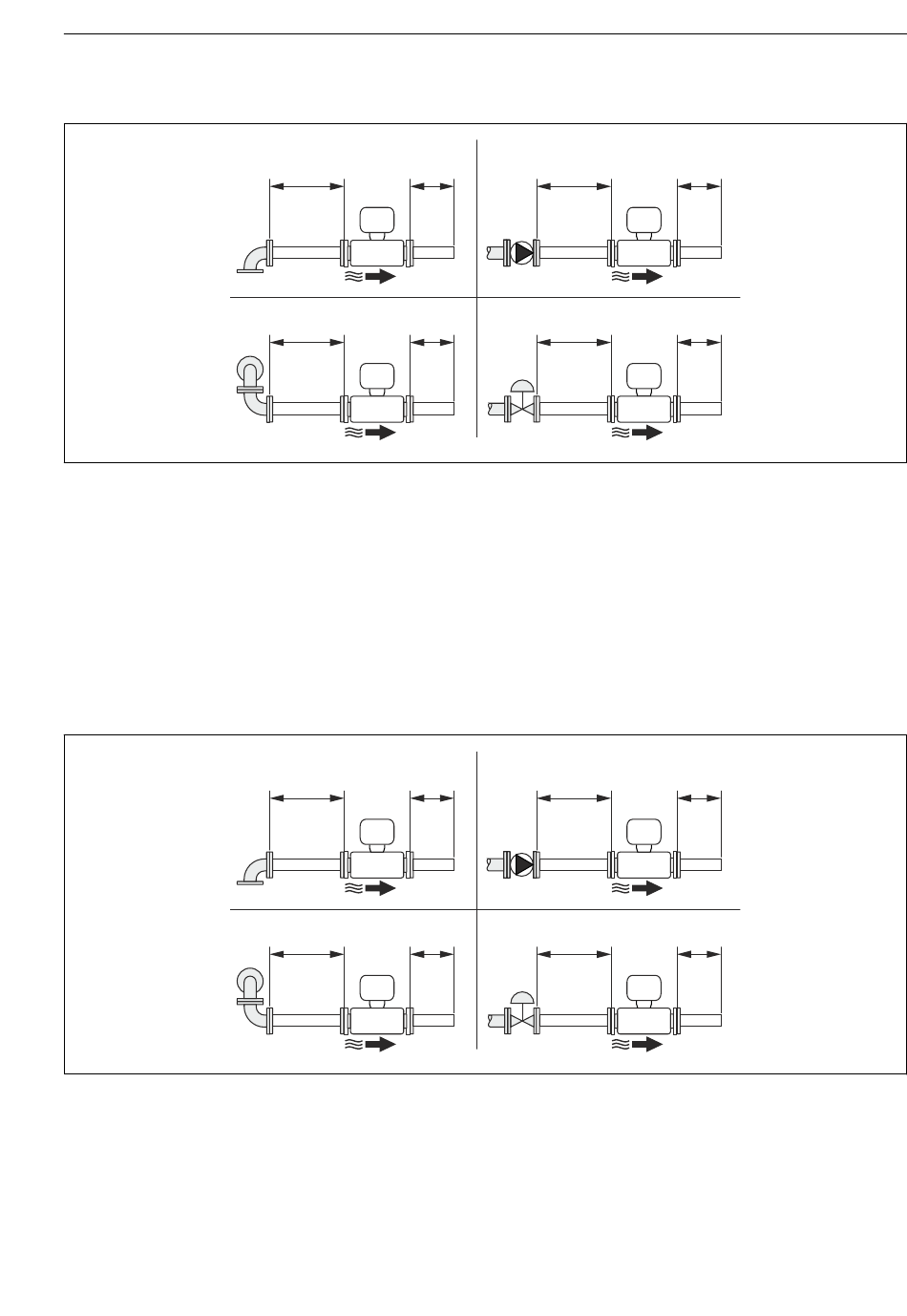

 3 Einpfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernis-
sen
1 90°-Krümmer oder T-Stück
2 Pumpe
3 2 × 90°-Krümmer dreidimensional
4 Regelventil
Zweipfadausführung: DN 100...200 (4...8")
 4 Zweipfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernis-
sen
1 90°-Krümmer oder T-Stück
2 Pumpe
3 2 × 90°-Krümmer dreidimensional
4 Regelventil
Endress+Hauser
1
20 × DN 3 × DN
20 × DN 3 × DN
3
1 10 × DN 3 × DN
10 × DN 3 × DN
3
2
20 × DN 3 × DN
20 × DN 3 × DN
4
2 10 × DN 3 × DN
10 × DN 3 × DN
4
Montage
A0015453
A0015553
