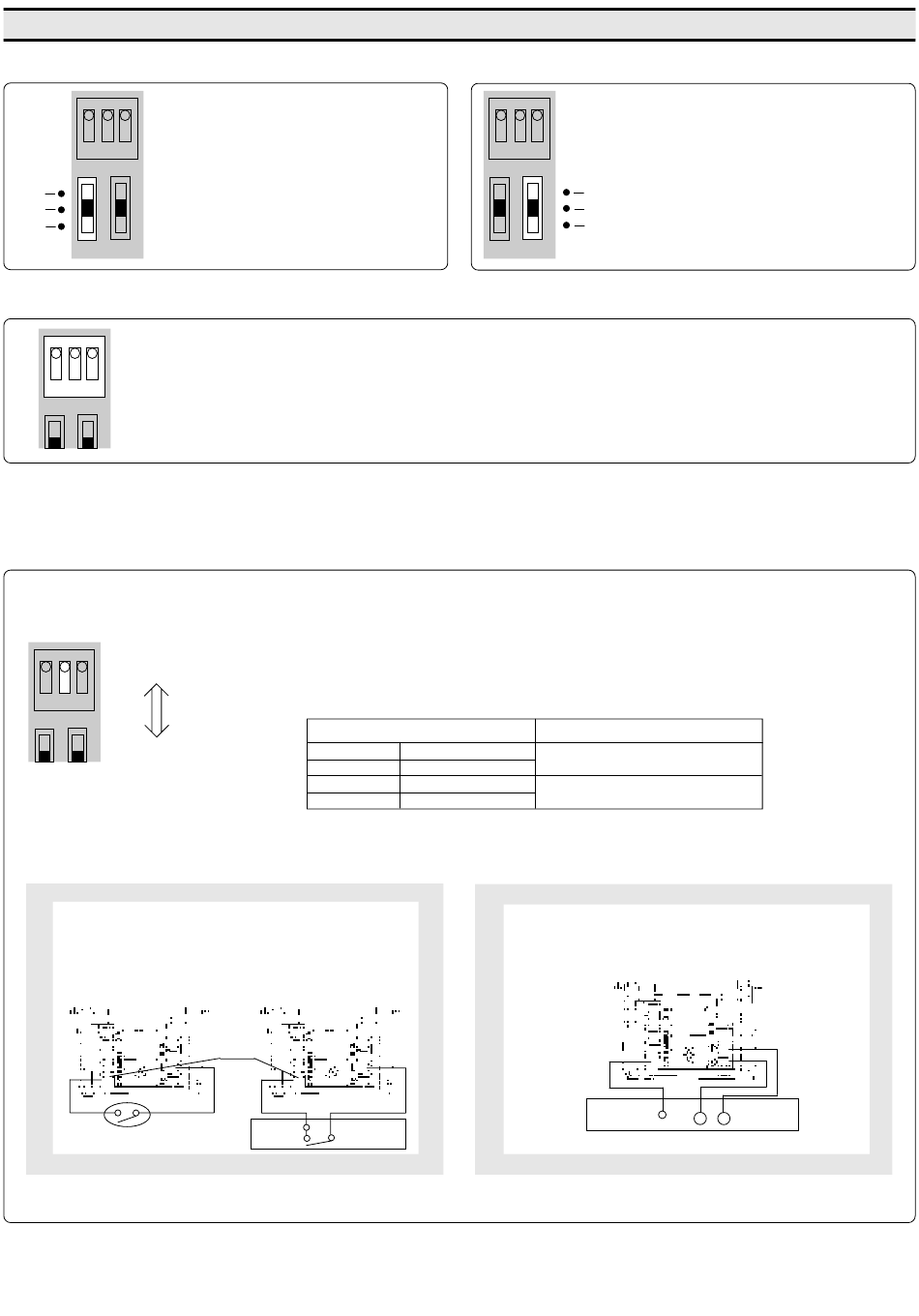

7. GERÄTEEINSTELLUNGEN
Ansprechempfindlichkeit
ON
Bei ungünstigen Umgebungsbedingun-
gen oder externen Störeinflüssen kann
1
2
3
die Ansprechempfindlichkeit verstellt
werden. Es stehen 3 Einstellungen zur
Hoch
Verfügung. Diese sind im Gehtest zu
Mittel
Niedrig
prüfen.
Funktion der DIL-Schalter
DIL Schalter 1:
ON
DIL Schalter 2:
1
2
3
DIL Schalter 3:
Eine akustische Warnung kann mittels integriertem Lautsprecher auch bei Alarmauslösung abgegeben werden. Im geschärften
Zustand ertönt ein Ton (70 dB) für ca. 15 Sekunden. Diese Funktion kann auch über einen programmierbaren Eingang der Alarm-
zentrale gesteuert werden.
Alarm-Statuswahlschalter
Alarm:
ON
offen/HIGH
1
2
3
Alarm:
geschlossen/
LOW
Die Audioanzeige kann mit dem Scharf-/ Unscharfsignal von der Alarmzentrale aus gesteuert werden.
Potentialfreie Ansteuerung
Ein optionaler Schalter ist erforderlich, wenn die Alarmzentrale
nicht über einen programmierbaren Ausgang verfügt.
Wenn kein potentialfreier Aus-
gang vorhanden ist.
optionaler Schalter
LED-Anzeige AN oder AUS (ON oder OFF)
Wahl des scharf/unscharf Potentials bei Benützung der akustischen Alarmanzeige
Audio-Unterstützung beim Gehtest AN oder AUS (ON oder OFF)
Mit dem DIL-Schalter 1 wird die akustische Warnung bei einer Strahlunterbrechung
aktiviert. Diese Funktion lässt sich auch über programmierbare Eingänge einer Alarm-
zentrale steuern. (ON; OFF)
Zustand der Alarmzentrale
geschärft
unscharf
geschärft
unscharf
Wenn ein potentialfreier
Ausgang vorhanden ist.
Audio-
Kontroll-
eingang
negative
type
Zentrale
Wird die Audio-Steuerung nicht benutzt, ist der DIL-Schalter 2 in OFF Stellung zu bringen.
Lautstärke der akustischen Anzeige
ON
1
2
3
Meldereinstellung
geschlossen 0-1 V DC
geschärft: offen/HIGH
offen 5-18 V DC
geschlossen 0-1 V DC
geschärft: geschlossen/LOW
offen 5-18 V DC
Ansteuerung über programmierbaren Ausgang des
Alarmsystems
Der BX-80 N wird wie dargestellt an die Zentrale angeschlossen
Audio-
Kontroll-
eingang
Soll im Alarmfall ein Signal ertönen,
kann hier der Lautsprecher ein oder
ausgeschaltet werden.
Wird OFF gewählt, so wird der Lautspre-
MAX
MIN
cher abgeschaltet.
OFF
programmierba-
rer Ausgang
+
–
Zentrale
