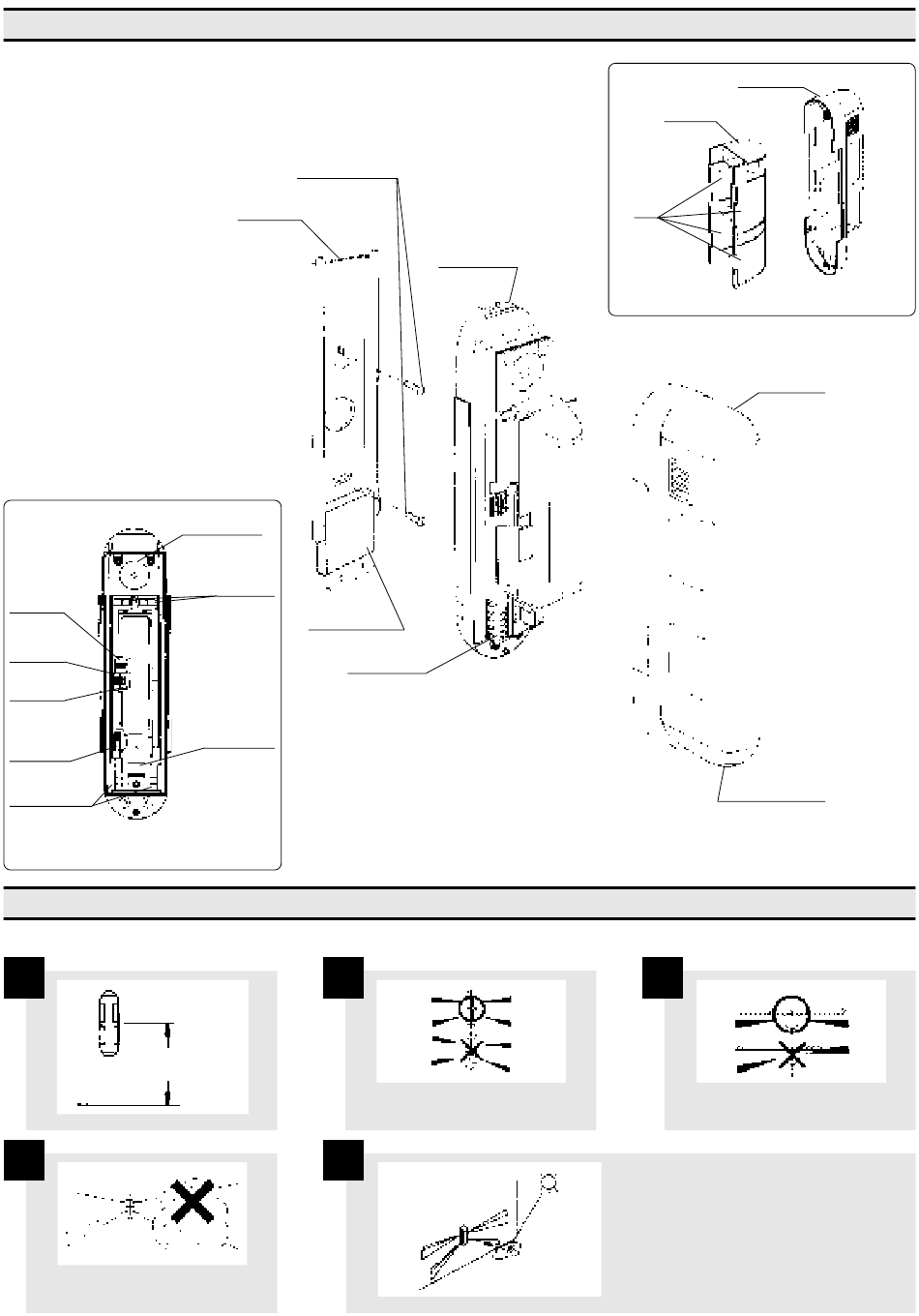

2. BESTANDTEILE
DIL-Schalter
Sensibilitäts-
wahlschalter
Lautstärke-
wahlschalter
Deckelkontakt
Anschlußklemmen
Innenansicht des Gerätes
3. MONTAGEHINWEISE
Bitte beachten Sie die nachfolgenden Installationshinweise, da bei Nichtbefolgen keine optimale Funktion gewährleistet werden kann.
1
Die Montagehöhe sollte zwi-
schen 0,8 m bis 1,2 m liegen
4
Es dürfen sich keine beweglichen Gegen-
stände z.B. Sträucher, Fahnen etc. im
Erfassungsbereich befinden.
Befestigungsschrauben
Montageplatte
Summer für Alarm
und Gehtest
LED-Anzeige
Dichtungsschwamm
Anschlußklemmen
Kabeleinführung
2
Es muß auf senkrechte Montage geach-
tet werden. Der Erfassungsbereich muß
parallel zum Boden verlaufen.
5
Gehäuserückwand
Gehäusedeckel
Linsenhalter
Linse
Innenansicht des Gehäusedeckels
Gehäusedeckel
Gehäuseschraube
3
Die Montagefläche muß eben sein. Der
Erfassungsbereich muß parallel zur Wand
verlaufen.
Es dürfen keine sich reflektierenden Ob-
jekte z.B. Wasser, Fenster etc. im Er-
fassungsbereich befinden.
