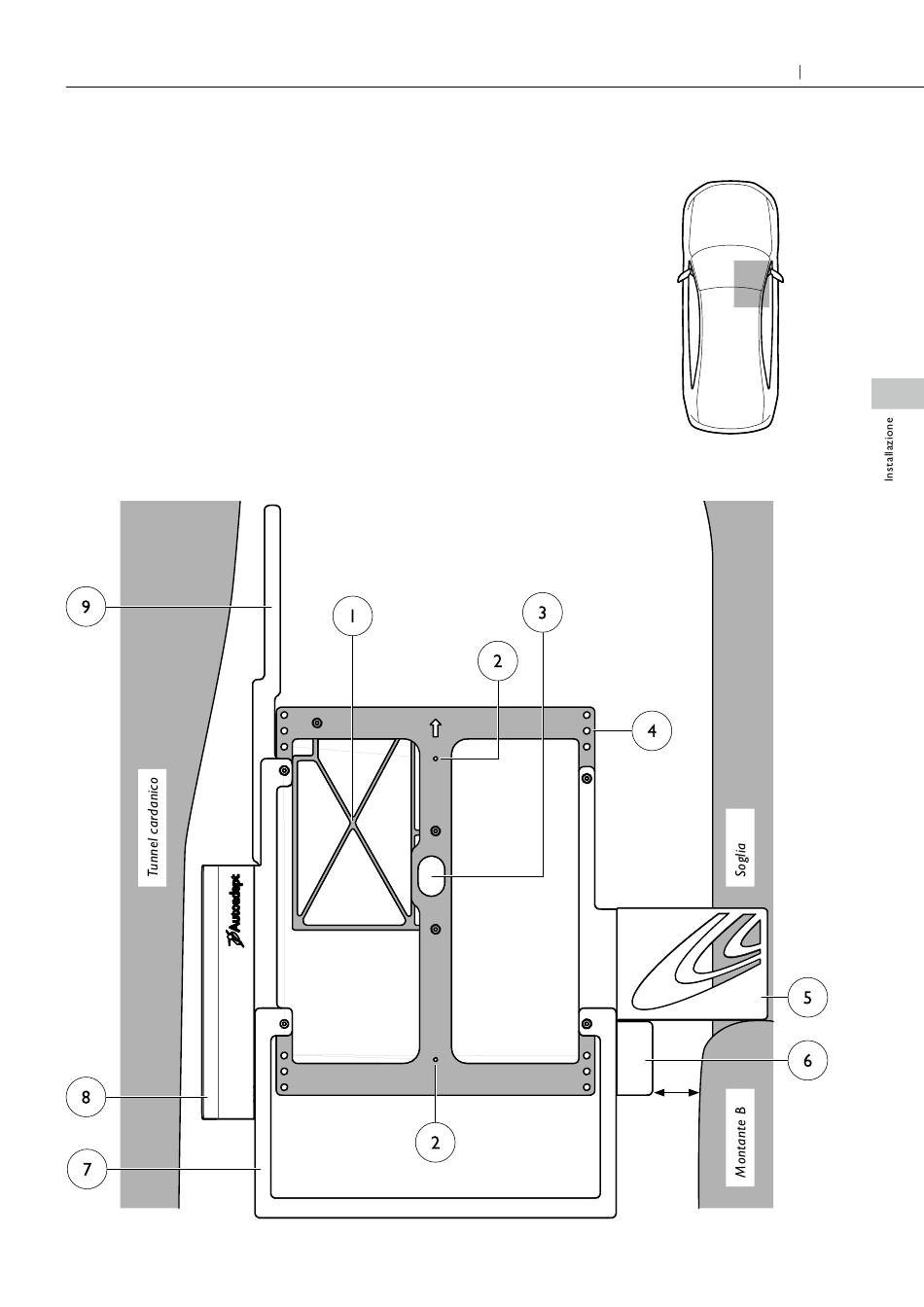

1. La parte dell'attrezzo di sagomatura evidenziata in grigio corrisponde alla piastra base di
Turny Evo e il telaio a croce corrisponde al segmento antiurto del gruppo. Il telaio a croce
non deve poggiare sulla staffa laterale, ma deve essere posizionato lateralmente affinché
l'installazione risulti orizzontale e stabile.
2. Fori predisposti per Turny Low Vehicle. Non sono utilizzati per questa installazione.
3. Foro per il cablaggio in uscita da Turny Evo.
4. Tre punti di fissaggio in ogni angolo per il montaggio di Turny Evo sulla staffa laterale.
5. Deve poggiare sia sul montante B che sulla soglia durante l'adattamento della staffa laterale.
6. Mostra la posizione di Turny Evo rispetto al montante B. Maggiore è la distanza dal mon
tante B, prima Turny Evo può ruotare verso l'esterno.
7. Mostra lo spazio necessario per spostare all'indietro Turny Evo e accedere ai punti di fissag
gio anteriori in caso di montaggio sulla staffa laterale. Turny Evo può essere arretrato di altri
10 cm.
8. Mostra la posizione di Turny Evo rispetto al tunnel cardanico.
9. Mostra il finecorsa anteriore programmabile di Turny Evo.
Soluzioni per seduta Turny Evo
3-6 cm
