Autoadapt Turny Evo Installations Anleitung Seite 50

50
Turny Evo Um- und Hinsetzen
Passen Sie den Konsolenfuß an
1
Biegen, drehen und platzieren Sie die Konsolenfüße entsprechend den im Auto herrschen-
den Bedingungen. Der kurze Teil des Fußes muss jedoch immer zur Innen- oder Außenseite
der Konsole hin montiert werden. Entscheiden Sie anhand der Voraussetzungen im Auto
sowie ästhetischer Gründe, was am besten ist. Die Konstruktion ist sehr verzeihend. Dies
erleichtert die Anpassung, da es bei der eigentlichen Montage
Um eine stabile Konstruktion zustande zubringen müssen die Konsolenfüße so weit wie
möglich voneinander entfernt an den Schmalseiten der Konsole platziert werden. Legen Sie
zunächst die Platzierung der Füße fest. Biegen oder drehen Sie anschließend die Füße zu
den OEM-Sitzbefestigungen hin. Denken Sie daran, dass der Abstand zwischen der Konso-
lenseite und den OEM-Sitzbefestigungen zwischen 15 und 45 mm liegen muss.

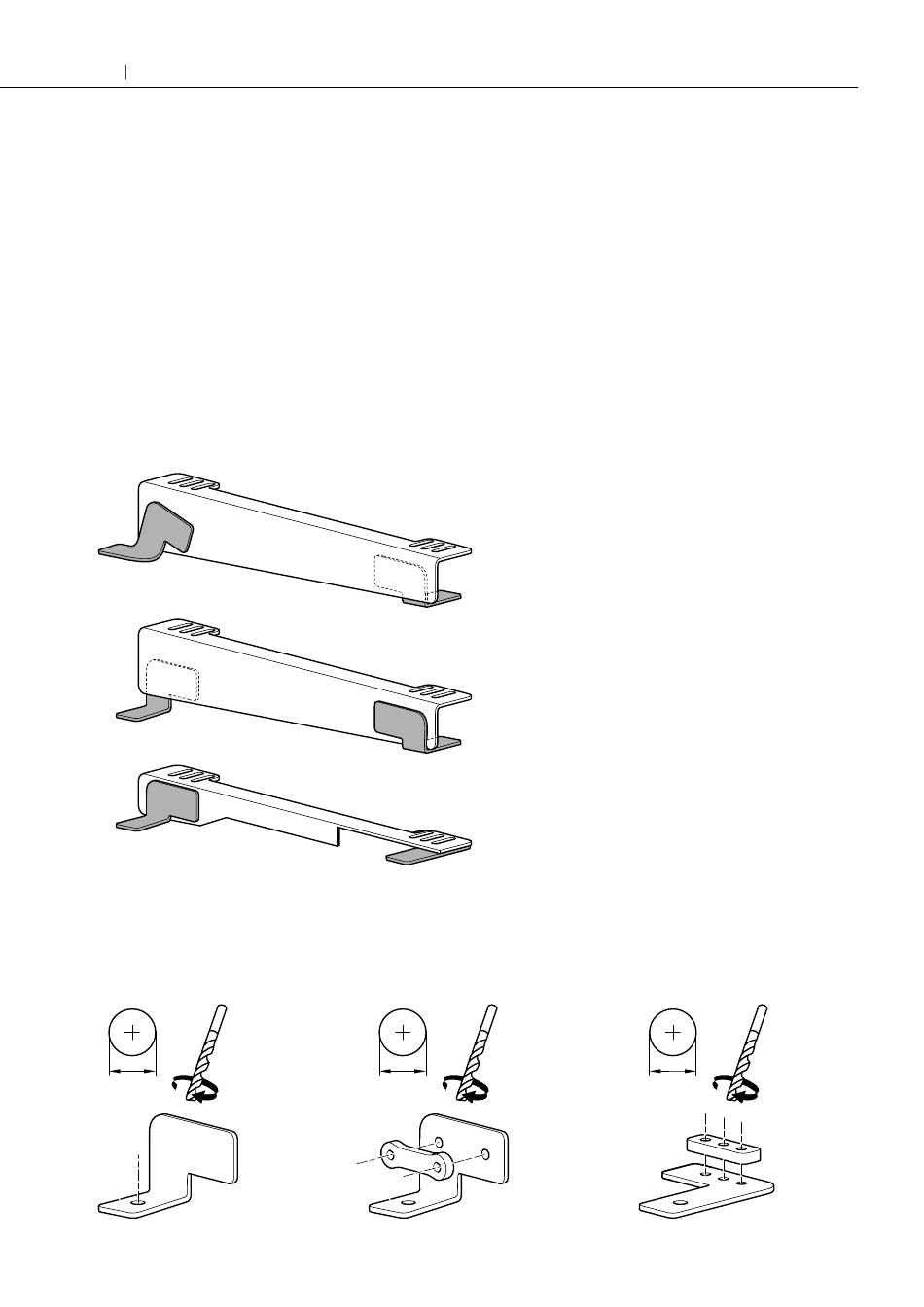

Beispiele angepasster Konsolenfüße
A
C
E
2
Bohren Sie Löcher mit einem Maß,
das an die OEM-Sitzbefestigung
angepasst ist. Zentrieren Sie das
Loch, um die beste Festigkeit zu
erreichen.
Angepasst
B
D
F
Bohren Sie Löcher für die Befestigung in
der Konsolenseite. Benutzen Sie Zwei-
lochmuttern als Vorlage zur Kennzeich-
nung der Position der Löcher.
9 mm
Bohren Sie nicht
durch die Mutter.
Gedrehter Fuß, der bis zu einer etwas abseits
sitzenden Befestigung reicht.
Gebogener Fuß, der an der Innenseite der Konso-
le platziert wird, damit er nicht sichtbar ist.
Gebogener Fuß, der zum Einstellen der Höhe an
der hinteren Kante der Konsole benutzt wird.
Gebogener Fuß, der als Abstandshalter zwischen
Teppich und Konsolenseite benutzt wird.
Gebogener Fuß, der auf der Außenseite der
Konsolenseite benutzt wird.
Ebener Fuß, der unter der Konsolenseite platziert
wird, um die Installation an der vorderen Kante
abzusenken.
Benutzen Sie Zweilochmuttern als Vor-
lage zur Kennzeichnung der Position der
Löcher, falls oben die Alternative f zur
Anwendung kommt.
9 mm
Bohren Sie nicht
durch die Mutter.
