Autoadapt Turny Evo Installations Anleitung Seite 61

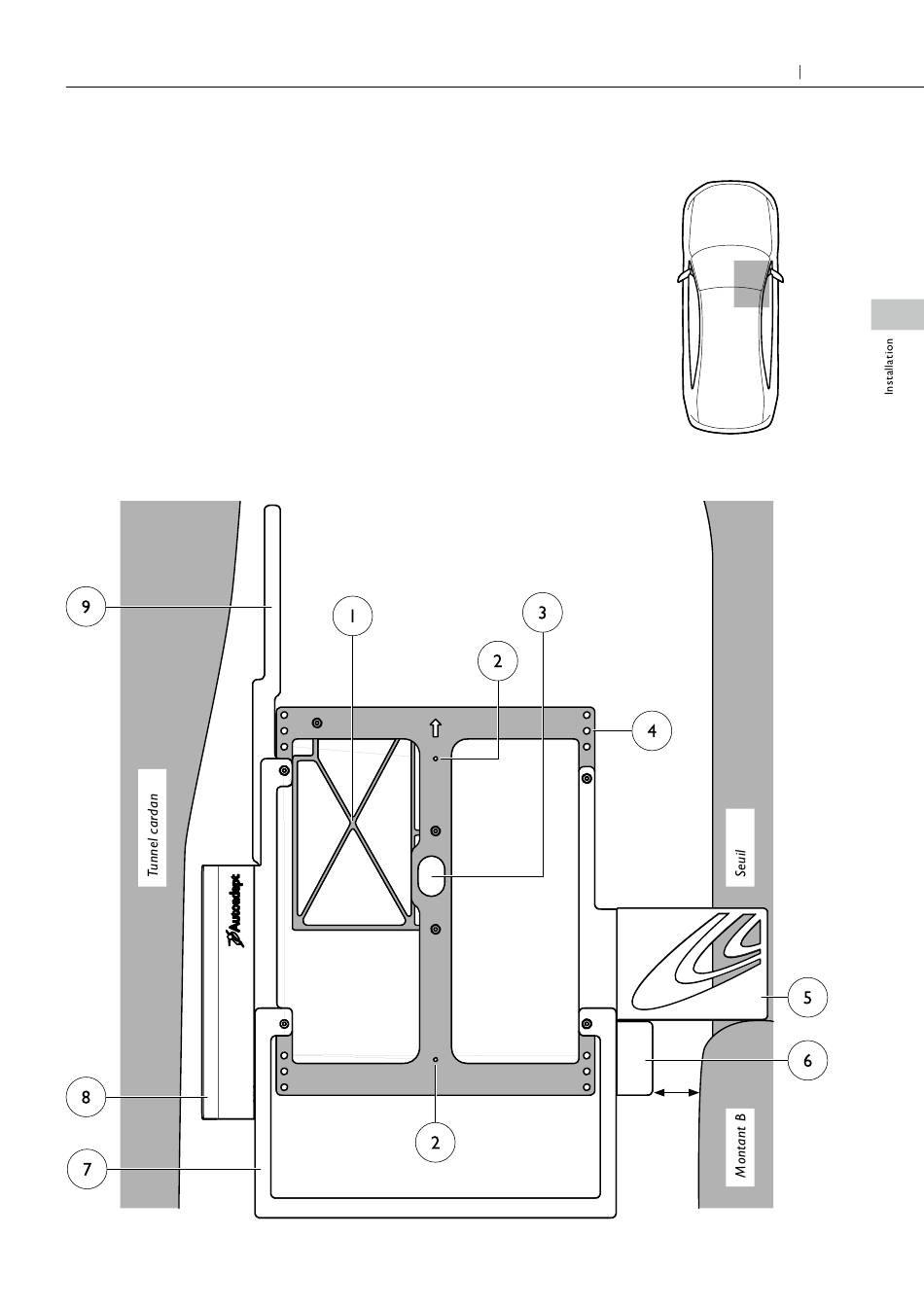

1. La partie grisée du gabarit correspond au soubassement du Turny Evo et le cadre croi
sé correspond au segment pare-chocs de l'unité. Le cadre croisé ne doit pas reposer
sur le côté de console mais doit être espacé afin que l'installation soit plane et stable.
2. Trous préparés pour Turny Low Vehicle Ils ne sont pas utilisés pour cette installation.
3. Trous pour câblages partant du Turny Evo.
4. Trois points de fixation dans chaque coin pour le montage du Turny Evo sur le côté de
console.
5. Doit toucher à la fois le montant B et le seuil lors de mise en place du côté de console.
6. Montre le Turny Evo par rapport au montant B. Plus la distance jusqu'au montant B est
grande, plus le Turny Evo peut être programmé à pivoter vers l'extérieur tôt.
7. Indique l'espace nécessaire pour faire reculer le Turny Evo et accéder aux points de
fixation à l'avant en cas de montage sur le côté de console. Remarque : le Turny Evo
peut reculer de 10 cm supplémentaires.
8. Montre le Turny Evo par rapport au tunnel cardan.
9. Montre la fin de course avant programmable du Turny Evo.
Assise dans le véhicule Turny Evo
3-6 cm
