Autoadapt Turny Evo Installations Anleitung Seite 49

Passen Sie die Konsolenseiten an
1
Die Konsolen müssen auf die korrekte Montagehöhe gekappt und angepasst werden, damit sie keine Nei-
gung aufweisen. Wenn die rechte und die linke Seite unterschiedlich sind, müssen die Konsolenseiten jeweils
für sich angepasst werden. Entscheiden Sie bei diesem Schritt auch, wie die Füße angepasst werden sollen,
siehe nächste Seite. Beginnen Sie mit der Anpassung der Konsolenseiten, indem Sie folgende Maße nehmen:

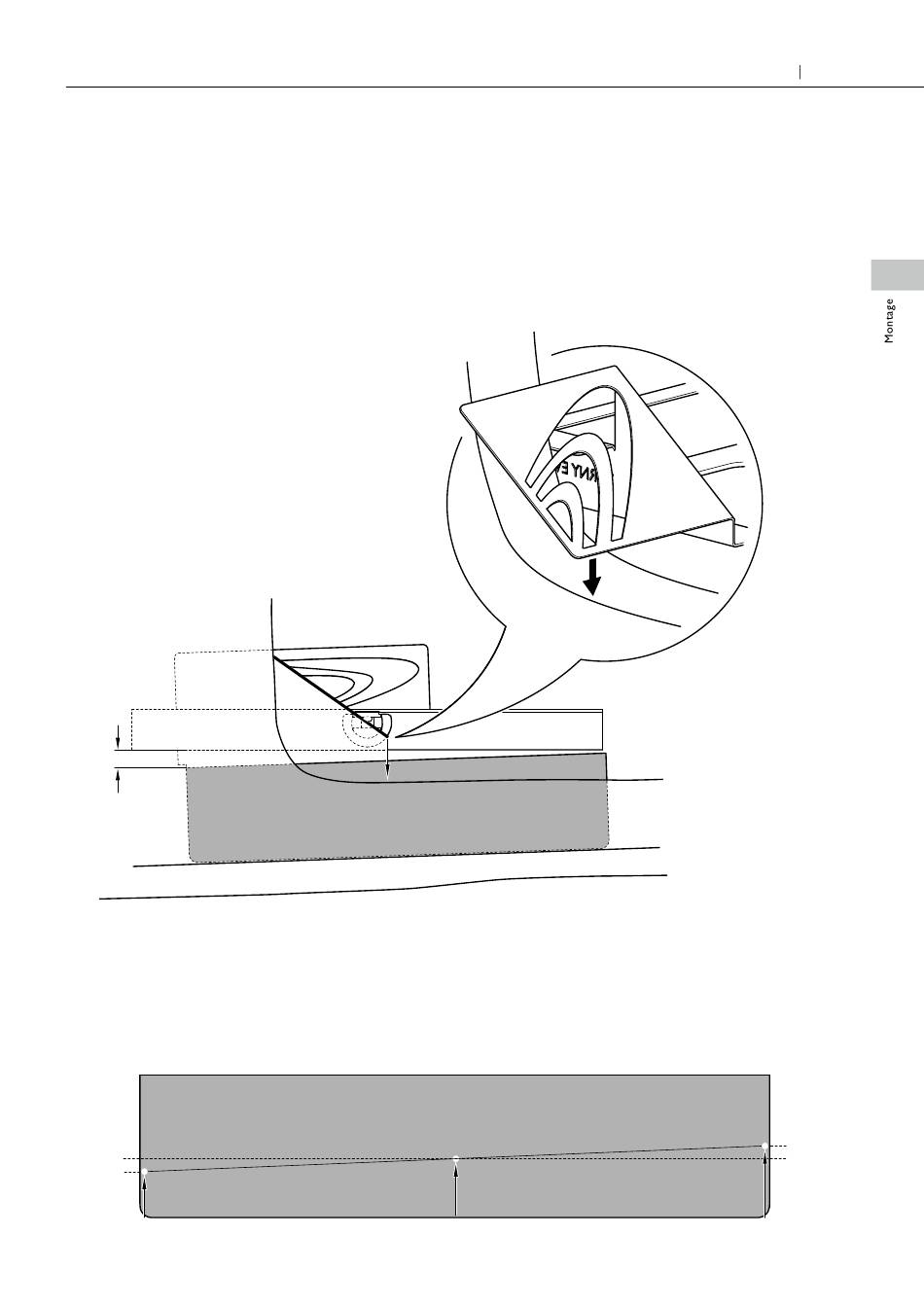

A / Maß zur Anpassung der Höhe
- benutzen Sie keine Wasserwaage. Messen Sie den
Abstand zwischen dem Musterwerkzeug und
dem Schweller des Autos.
B / Maß zur Korrektur der Neigung
- Legen Sie eine Wasserwaage auf den höchsten
Punkt der Konsolenseite und heben Sie das
andere Ende der Konsolenseite an, bis die
Konsolenseite waagerecht liegt. Messen Sie den
Abstand zwischen der Wasserwaage und dem
Musterwerkzeug.
Notieren Sie auch die Maße für Ausschnitte
für eventuelle Träger oder Unebenheiten im Boden.
B-Säule
Waagerechte
Wasserwaage
B
2
Lösen Sie die Konsolenseiten vom Musterwerkzeug, zeichnen Sie die Maße an den Konsolenseiten an
und kappen Sie. Unten wird beispielhaft gezeigt, wie die Maße angezeichnet werden müssen.
A = 4,5 cm
- addieren Sie weitere 0,5 cm hinzu, um Platz für
den Konsolenfuß oder einen Teppich zu haben.
A-1,5
(3,5 cm)
A
Schweller
Boden
B = 3 cm
- Teilen Sie das Maß durch zwei oder addieren Sie das
A-Maß hinzu, um die korrekte Neigung zu bekommen.
A=5 cm
Um- und Hinsetzen Turny Evo
Schweller
A+1,5
(6,5 cm)
49
DE
