Autoadapt Turny Evo Installations Anleitung Seite 20

20
Turny Evo Ta plats i bilsätet
2

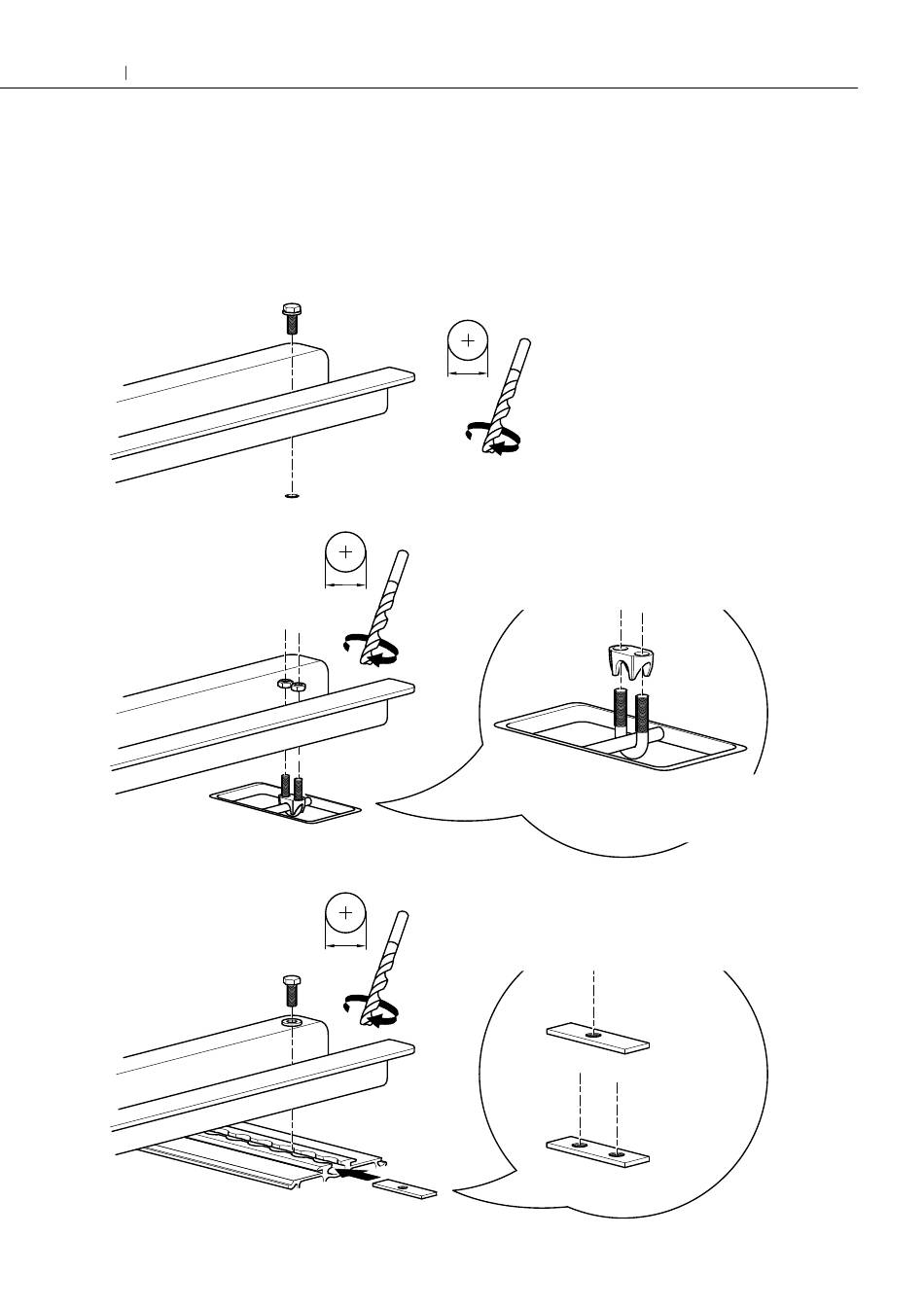

Montera U-balkarna enligt den instruktion som är aktuell nedan. Anpassa därefter
konsolsidan eller U-balkarna utifrån det alternativ som är aktuellt på föregående
sida. Lossa konsolsidan från mallningsverktyget om den ska anpassas.
OEM golvinfästning
OEM snabbfäste
OEM skena
Anpassat
Alt. 1 = 11 mm
Alt. 2 = 9 mm
Anpassat
Borra hål i u-balken med en dimension som
är anpassat för OEM-sätesinfästning. Använd
OEM skruv.
Borra hål i u-balken med en dimension som är
anpassat för vajerlåset. Vajerlåset ska i sin tur
vara anpassat för OEM-sätesinfästning.
Vajerlås med M12 och M10 gänga finns att
köpa som tillbehör. Kontakta Autoadapt
Support för vidare hjälp.
Tillverka en bricka som går att skjuta in i aktuell
skena. Brickan ska vara minst 8 mm tjock och
ha gängade hål. Använd bricka till skruven.
Alt. 1
1 x M10
Alt. 2
2 x M8
