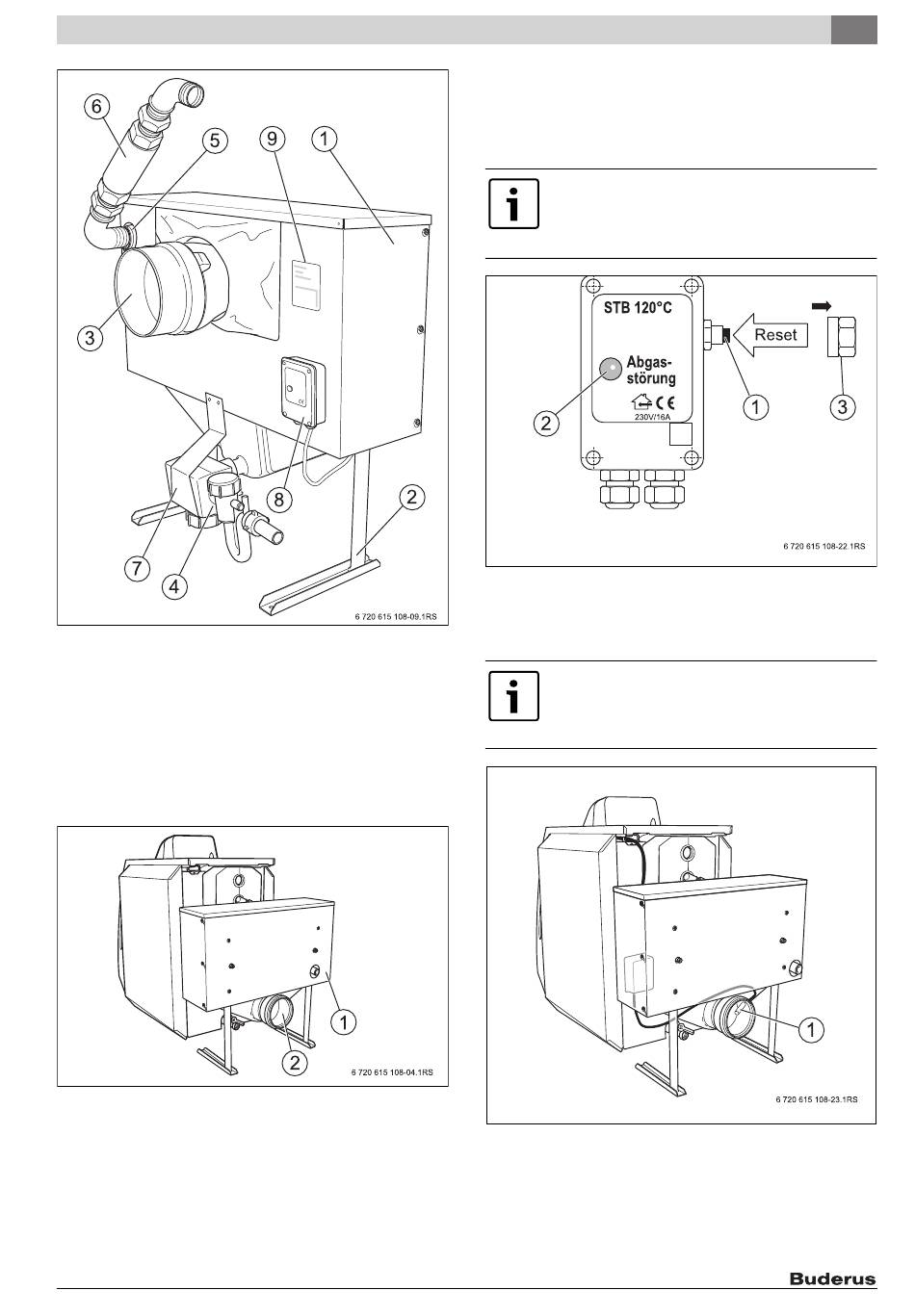

Bild 2 Wärmetauscher, Vorderansicht
[1] Wärmetauscher-Block
[2] Stützfüße
[3] Abgaseintritt
[4] Siphon für Kondensataustritt
[5] Wasseraustritt
[6] Anschluss-Set Wasseraustritt zum Rücklauf Heizkessel
[7] Siphonhalter
[8]

Abgas-Sicherheitstemperaturbegrenzer (Abgas-STB)

[9] Typenschild
Bild 3 Wärmetauscher, Rückansicht
[1] Wassereintritt
[2] Abgasaustritt
2.5.2 Abgas-Sicherheitstemperaturbegrenzer (Abgas-STB)
Der Abgas-Sicherheitstemperaturbegrenzer (Abgas-STB) dient als
Schutzeinrichtung für Abgasleitungen mit begrenzter Temperaturbelast-
barkeit (Klasse: B-120 °C). Wenn der eingestellte Temperatur-Grenz-
Logano plus GB225 – 6 720 615 108 (2015/03)
wert überschritten wird, schaltet der Abgas-STB sofort den Brenner
außer Betrieb und verriegelt. Die rote Kontrolllampe leuchtet.
Der Brenner kann erst wieder in Betrieb gesetzt werden, nachdem am
Abgas-STB die Schutzkappe abgenommen und die Reset-Taste gedrückt
wurde.
Wenn der Abgas-STB ausgelöst hat:
▶ Abgaswärmetauscher auf Verschmutzung prüfen.
▶ Brennereinstellungen prüfen. Verschmutzte Heizflä-
chen weisen auf falsche Brenner-einstellung hin.
Bild 4 Abgas-STB
[1] Reset-Taste
[2] Kontrolllampe
[3] Schutzkappe
Der Abgastemperaturfühler ist werkseitig in der Tauch-
hülse am Abgasaustritt positioniert und durch einen
Draht gesichert.
▶ Position des Abgastemperaturfühlers prüfen.
Bild 5 Position Abgastemperaturfühler
[1] Abgastemperaturfühler
