Pin
1
2
3
4
5
5. Inbetriebnahme
Bitte beachten Sie die Hinweise auf ordnungsge-
mäßen mechanischen und elektrischen Anschluss.
Nur dann sind die Voraussetzungen für eine pro-
blemlose Inbetriebnahme und einwandfreien Be-
trieb gegeben.
Prüfen Sie vor der Inbetriebnahme insbesondere
nochmals auf:
• korrekte Polung der Betriebsspannung.
• korrekten Anschluss des Kabels und der Signale.
• festen Sitz des Gebers und der Hohlwelle.
Die Betriebsspannung des Gebers muss gemein-
sam mit der der Folgeelektronik (z. B. Steuerung)
eingeschaltet werden, um Latchup-Effekte an den
Ausgängen des Gebers zu vermeiden.
--> Nehmen Sie den Geber elektrisch in Betrieb.

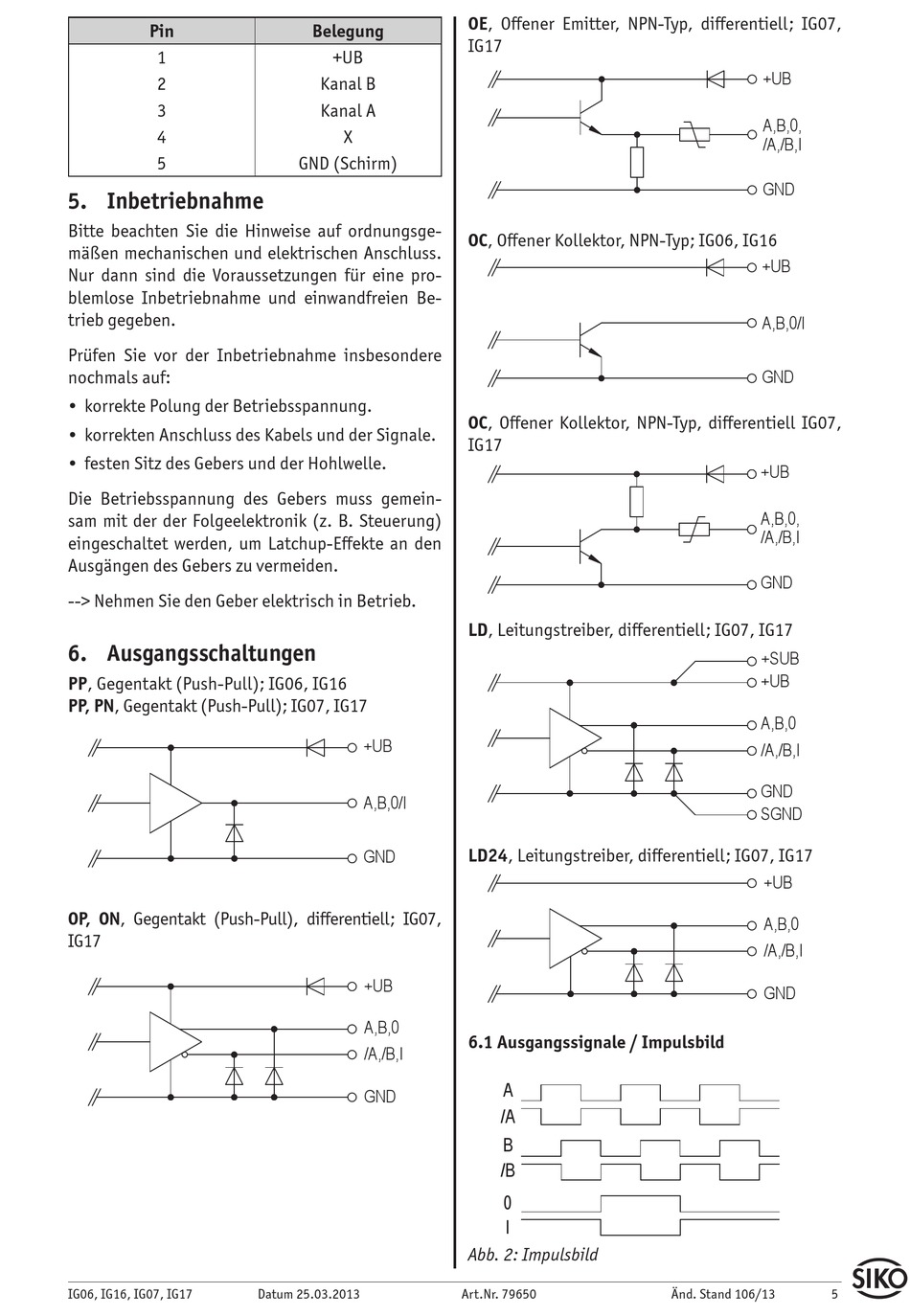

6. Ausgangsschaltungen

PP, Gegentakt (Push-Pull); IG06, IG16
PP, PN, Gegentakt (Push-Pull); IG07, IG17
OP, ON, Gegentakt (Push-Pull), differentiell; IG07,
IG17
IG06, IG16, IG07, IG17
Belegung
+UB
Kanal B
Kanal A
X
GND (Schirm)







Datum 25.03.2013
OE, Offener Emitter, NPN-Typ, differentiell; IG07,
IG17
OC, Offener Kollektor, NPN-Typ; IG06, IG16
OC, Offener Kollektor, NPN-Typ, differentiell IG07,
IG17
LD, Leitungstreiber, differentiell; IG07, IG17
LD24, Leitungstreiber, differentiell; IG07, IG17
6.1 Ausgangssignale / Impulsbild






Abb. 2: Impulsbild
Art.Nr. 79650





















Änd. Stand 106/13 5
