Kabinenaussenseite; Kabineninnenseite - Dirna Compact 1.4 Montageanleitung

COMPACT 1.4

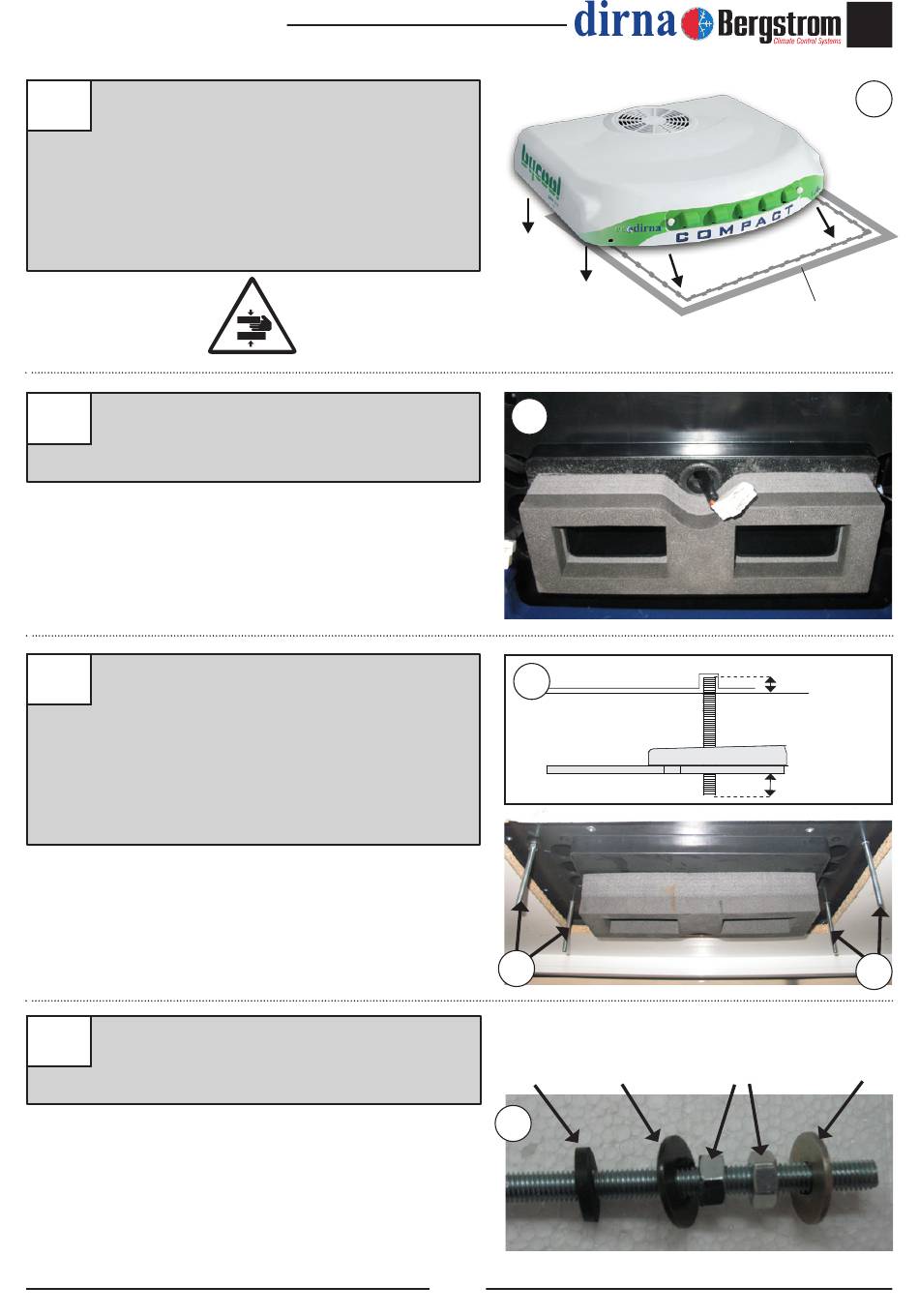

KABINENAUSSENSEITE:

5
Compact in der Öffnung positionieren.
Achtung! Beim Auflegen des Geräts auf
die Lukenaussparung darauf achten,
dass die Ablassausgänge nicht von der
EPDM-Dichtung
werden.
Montieren Sie den Schaumgummi Luftkanal
6
mit dem weichen Teil zur Grundplatte / Basis.

KABINENINNENSEITE:

7
Ca. 5 mm Gewinde für (4) Stiftschrauben
8/125x100 oder 120 mm schneiden (abhängig
vom größeren oder kleineren Abstand
vom Gerät bis sie nach Positionierung der
Befestigungsauflagen 20 mm unter diesen
liegen).
Montieren Sie wie folgt:
8
Gummischeibe / 3D Unterlegscheibe /
Mutter / Gewindestange
zusammengedrückt
41
Air conditioning for vehicles
6
7
Grundplatte Einheit
Stiftschraube
7
3D
Ø 7
Unterlegscheibe
Gummischeibe
8
GE
5
Luke
5 mm
Halterung
20 mm
7
Gewindestange
Mutter M8
Ø 8
