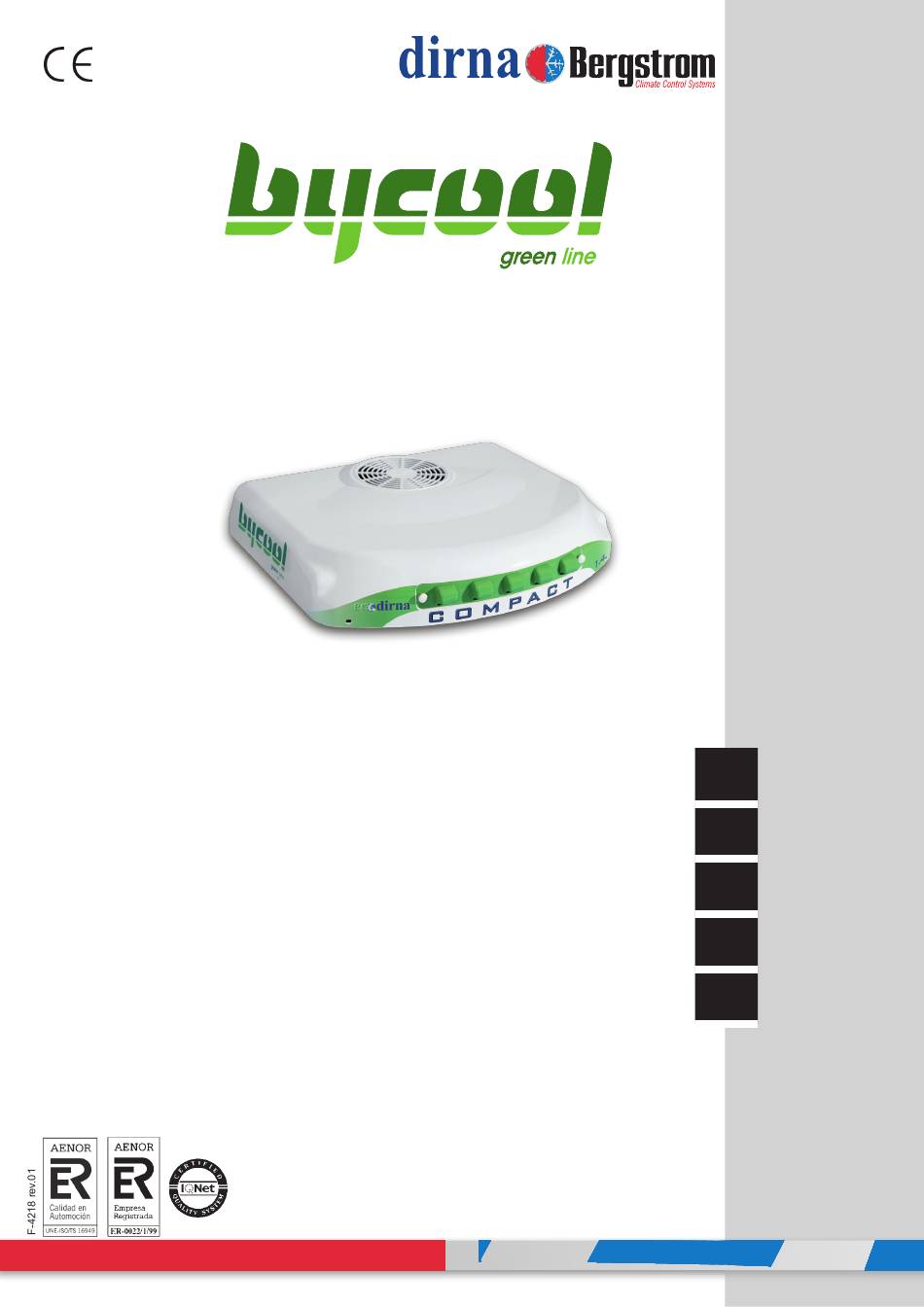

Dirna Bergstrom bycool compact 1.4 Montageanweisungen
Verwandte Anleitungen für Dirna Bergstrom bycool compact 1.4
Inhaltszusammenfassung für Dirna Bergstrom bycool compact 1.4
- Seite 38 Lage gebracht wurde, um es wieder einzuschalten. Warnhinweise Der Installateur muss im Bereich Fahrzeug-Klimaanlagen Achtung ausreichend geschult sein. dirna Bergstrom, s.l. übernimmt keine Verantwortung Wird die Klimaanlage im Kabinendach installiert, für Schäden oder Brüche...
- Seite 39 COMPACT Air conditioning for vehicles Vor Montabeginn vorderes Lufteintrittsgitter montieren. Den Lukendeckel und die Befestigungselemente entfernen und dem Kunden aushändigen . Vor dem Ankleben der EPDM-Dichtung die Klebstoffreste von der oberen Kabinenfläche entfernen. einigen Fahrzeugmodellen kann nicht genügend Platz für die Halterungen Innenhimmel sein.
- Seite 40 COMPACT Air conditioning for vehicles Falls der Spoiler eine Mittelstange hat, diese im Bereich der Punkte schneiden, um das Gerät installieren zu können. Die EPDM-Dichtung um die Lukenöffnung herum ankleben (siehe Detailansicht für das Schneiden der Ränder) 15 mm WIE DIE EPDM-DICHTUNG GESCHNITTEN WIRD, UM WASSERUNDICHTIGKEITEN IN DIE KABINE ZU VERMEIDEN A- Dichtung...
-
Seite 41: Kabinenaussenseite
COMPACT Air conditioning for vehicles KABINENAUSSENSEITE: Compact in der Öffnung positionieren. Achtung! Beim Auflegen des Geräts auf die Lukenaussparung darauf achten, dass die Ablassausgänge nicht von der EPDM- Dichtung zusammengedrückt werden. Luke Montieren Sie den Schaumgummi Luftkanal mit dem weichen Teil zur Grundplatte / Basis. KABINENINNENSEITE: Grundplatte Einheit 5 mm... - Seite 42 COMPACT Air conditioning for vehicles Befestigungsauflagen einer Unterlegscheibe (1) und einer Autobloc-Mutter (1) M8 einlegen, jedoch ohne anzuziehen. 10 mm Gewinde für die Stiftschrauben (4) M6 x 55-80 am angegebenen Punkt schneiden laut Distanz (D) beschrieben in Abbildung 16. (D) mm Montiere (1) Gummi-Unterlegscheibe, (1) 3D Unterlegscheibe (1) Mutter auf jede Gummi-...
- Seite 43 COMPACT Air conditioning for vehicles Jeweils die Mutter (1) M6 ohne Anziehen auf die Stiftschrauben legen. Mutter M6 Verbinden Sie die zwei 4-fach Steckergäuse und die zwei 2-fach Steckergehäuse miteinander. Achten Sie darauf, das immer Kabelfarbe auf Kabelfarbe ist. Diese Steckergehäuse können auch nicht vertauscht werden.
- Seite 44 COMPACT Air conditioning for vehicles Montieren Sie die das Gehäuse mit der Elektronik auf die Gewindestangen. Befestigen Sie dieses mit einer (1) 3D Unterlegscheibe, (1) und einer Mutter. Ziehen Sie die Muttern fest, bis sich das Schaumgummi und die Luft- Kanalisierung berühren.
- Seite 45 COMPACT Air conditioning for vehicles Die Halterungen durch Anziehen der Muttern befestigen, bis die EPDM-Dichtung des Geräts zwischen 3 und 6 mm komprimiert wird; Wichtiger Hinweis: Um das Eindringen von Wasser in die Kabine zu verhindern, die die Verbindung der EPDM-Dichtung mit der Grundplatte des Compact wie in Schema Die komprimierung gezeigt überprüfen.
- Seite 46 COMPACT Air conditioning for vehicles Die Mutter M6 (A) nach dem Anziehen der Mutter auf jeder Stiftschraube auflegen. Die Grundplatte Compact Sechskantschrauben M6 einschrauben, bis sie nur 1 mm aus dem Bezug herausragen. Sechskantschrauben M6 Die Muttern M6 (A) lösen, bis sie die Sechskantschrauben berühren zusammen anziehen.
-
Seite 47: Explosionsansicht Bis Zur Befestigung Der Befestigungsauflagen
COMPACT Air conditioning for vehicles Explosionsansicht bis zur befestigung der befestigungsauflagen Gummischeibe ø 7 Stiftschrauben Breitflansch-Flachscheibe ø 8 M8 x125x100 / 120 Mutter M8 Kabinendach Mutter M8 Breitflansch-Flachscheibe ø 8 EPDM-Dichtung 25 mm. Befestigungsauflage Breitflansch-Flachscheibe Autobloc-Mutter M8 Explosionsansicht bis zur befestigung der konsolen Gummischeibe Ø6 Breitflansch-Flachscheibe Ø6 Mutter M6... -
Seite 48: Ausführliche Anleitung Für Die Installation Der Spannungsversorgung
COMPACT Air conditioning for vehicles Ausführliche Anleitung für die Installation der Spannungsversorgung Spannungs- versorgungskabel 1- Führen Sie bitte das Spannungsversorgungskabel der Anlage bis zur Batterie des Fahrzeugs, befestigen Sie dieses anschließend mit Plastikhalterungen/Kabelbindern an der Rückseite der Kabine. Anschließend verlegen Sie das Versorgungskabel unter der angekippten Fahrerkabine bis nach vorne zum Knickpunkt. Von da an verlegen Sie das Versorgungskabel im Fahrgestell bis zur Batterie. -
Seite 49: Elektrische Verkabelung
COMPACT Air conditioning for vehicles ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Falls die Polarität versehentlich umgekehrt wird, gibt die Elektroniksteuerung unterbrochene Töne ab. In diesem Fall keine Tasten des Bedienfeldes oder der Fernbedienung berühren, da dauerhafte Schäden an der Elektronik der Einheit entstehen würden. Lesen Sie vor dem Einschalten der Einheit den Benutzer- leitfaden durch. - Seite 64 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
