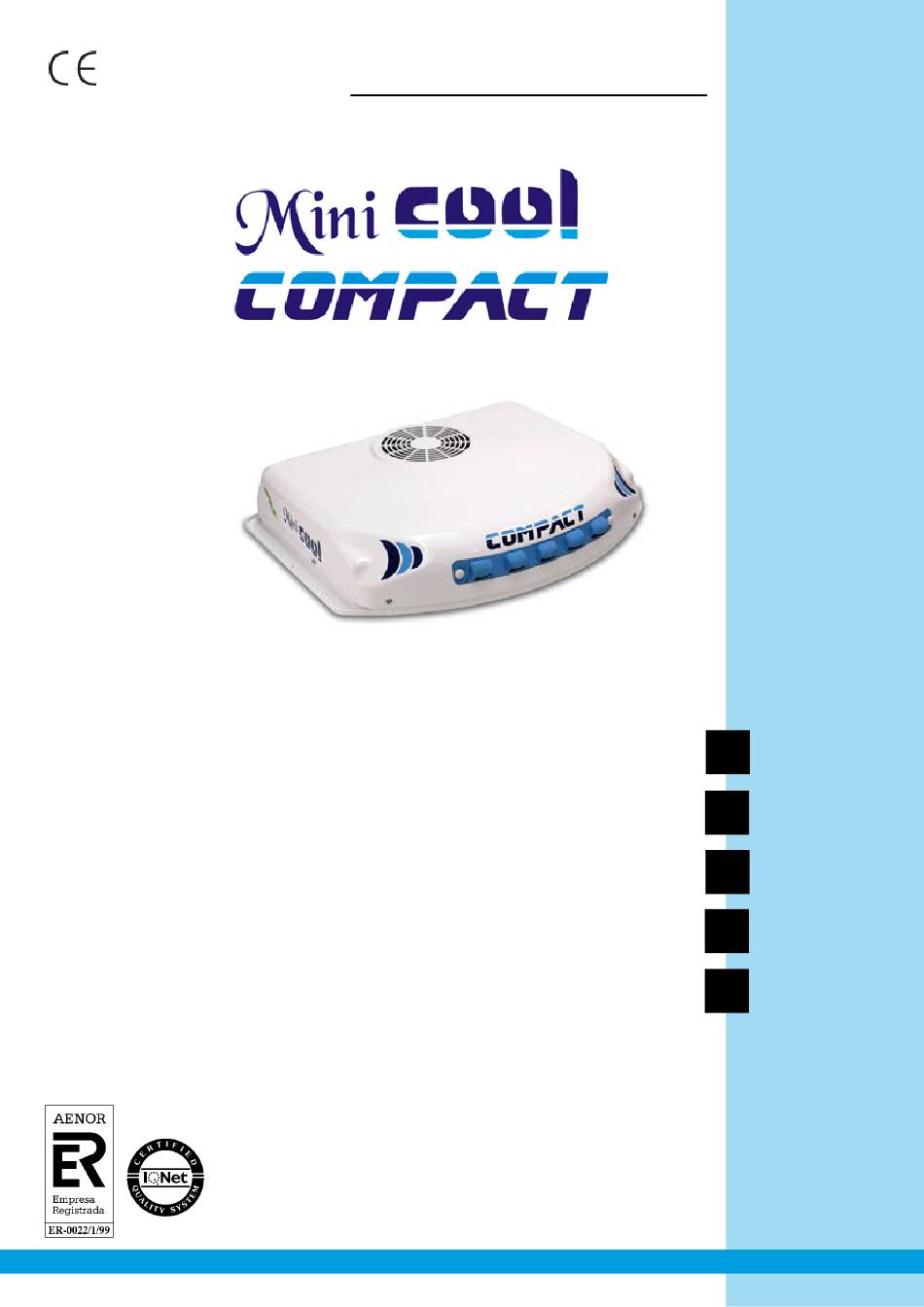

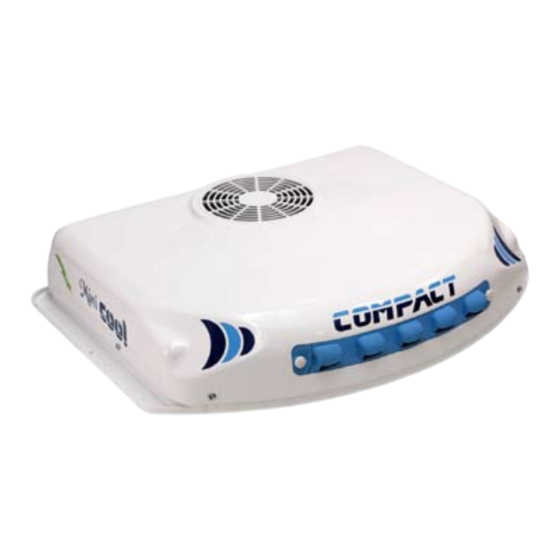

dirna
Air Conditioning for Industrial Vehicles
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
(24 V. con mando a distancia)
(24 V. with remote control)
(24 V. à télécommande)
(24 V mit Fernbedienung)
(24 V con telecomando)
, s.a.
ES
Spanish
EN
English
FR
French
GE
German
IT
Italian
220.AA6.0014
Inhaltsverzeichnis
Verwandte Anleitungen für Dirna Mini cool COMPACT
Inhaltszusammenfassung für Dirna Mini cool COMPACT
- Seite 1 , s.a. Air Conditioning for Industrial Vehicles Instrucciones de Montaje Spanish Mounting Instructions English Instructions de Montage French Montageanweisungen German Istruzioni di Montaggio Italian (24 V. con mando a distancia) (24 V. with remote control) (24 V. à télécommande)
-
Seite 44: Mitgelieferte Unterlagen
• Ordnungsgemäßen Anschluss und korrekte Ins- tallation der Elektrokomponenten überprüfen. WARNHINWEISE: • Der Installateur muss im Bereich Fahrzeug-Klima- anlagen ausreichend geschult sein. dirna, s.a. • übernimmt keine Verantwortung für Schäden oder Brüche aufgrund einer nicht ordnungs- VORSICHT: gemäßen Installation oder Bedienung des Geräts oder den Austausch von Teilen bzw. - Seite 45 , s.a. LIEFERTEILE 28/28a 43/43a 38/38a 50/50a 60/60a/60b 58/58a...
- Seite 46 , s.a. LIEFERTEILE Nr Stckzahl Art. Nr. Beschreibung Nr Stckzahl Art. Nr. Beschreibung 0910870007 202TR30005 Kondensator Schnellbefestigung SRC 0910870070 0910870014 Platte mit Siebdruck Untere Abdeckung 1753010000 0910160058 Band mit Steckverbindern Elektrolüfter 0910870111 Entwässerungswanne 0910520036 Fernbedienung B 091026G010 0910870006 Kühlschlange Kurze Kabelführung...
- Seite 47 , s.a. Den Lukendeckel und die Befestigungselemente entfernen und dem Kunden aushändigen . Vor dem Ankleben der EPDM-Dichtung die Klebstoffreste von der oberen Kabinenfläche entfernen. Dans certains modèles, la tapisserie intérieure ne laisse pas assez de place pour introduire les supports de fixation, raison pour laquelle les découpes seront faites suivant les mesures...
- Seite 48 , s.a. Falls der Spoiler eine Mittelstange hat, diese im Bereich der Punkte schneiden, um das Gerät installieren zu können. Die EPDM-Dichtung (Nr. 28/28a p.46) um die Lukenöffnung herum ankleben (siehe Detailansicht für das Schneiden der Ränder) 5 mm...
- Seite 49 , s.a. KABINENAUSSENSEITE: Minicool in der Öffnung positionieren. Luke KABINENINNENSEITE: Grundplatte Einheit 5 mm Ca. 5 mm Gewinde für (4) Stiftschrauben Stiftschraube 8/125x70, 100 oder 120 mm schneiden (abhängig vom größeren oder kleineren Halterung Abstand vom Gerät bis sie nach Positionierung...
- Seite 50 , s.a. Befestigungsauflagen (2) mit einer Unterleg- scheibe (1) und einer Autobloc-Mutter (1) M8 einlegen, jedoch ohne anzuziehen. 10 mm Gewinde für die Stiftschrauben (4) M6 x 55 oder 80 am angegebenen Punkt schneiden laut Distanz (A) beschrieben in Abbildung 10 Jeweils die Gummischeibe (1) Ø6, eine...
- Seite 51 , s.a. Jeweils die Mutter (1) M6 ohne Anziehen auf die Stiftschrauben legen. Die Kabelführungen an der Frontseite mit LOCTITE Superglue 3 oder ähnlich kleben, um die Montage der Baugruppe zu erleichtern und sicherzustellen, dass die Frischluft durch die Gitter fließt.
- Seite 52 , s.a. Die Vorderseite des Verdampfers mit jeweils ei- ner breiten Unterlegscheibe (1) M6 und einer Mutter (1) M6 auf die erwähnten Stiftschrau- ben legen. Die Muttern anziehen, bis die Ka- belführungen die obere Schaumstoffdichtung berühren. Wichtiger Hinweis: Die Kabelführungen müssen die Schaumstoffdichtung berühren,...
- Seite 53 , s.a. Die Halterungen durch Anziehen der Muttern befestigen, bis die EPDM-Dichtung (Punkt 4a) des Geräts zwischen 3 und 6 mm komprimiert wird; Wichtiger Hinweis: Um das Eindringen von Wasser in die Kabine zu verhindern, die die Verbindung der EPDM-Dichtung mit der...
- Seite 54 , s.a. Die Mutter M6 (A) nach dem Anziehen der Mutter auf jeder Stiftschraube auflegen. Die Grundplatte Minicool Sechskantschrauben M6 einschrauben, bis sie nur 1 mm aus dem Bezug herausragen. Die Muttern Sechskantschrauben M6 M6 (A) lösen, bis sie die Sechskantschrauben berühren und sie zusammen anziehen.
- Seite 55 , s.a. Explosionsansicht bis zur Befestigung der BEFESTIGUNGSAUFLAGEN Gummischeibe ø 7 Stiftschrauben M8 x125x100 / 120 Breitflansch-Flachscheibe ø 8 Mutter M8 Kabinendach Mutter M8 Breitflansch-Flachscheibe ø 8 EPDM-Dichtung 25 mm. Befestigungsauflage (siehe Id. 57) Breitflansch-Flachscheibe Autobloc-Mutter M8 Explosionsansicht bis zur Befestigung der KONSOLEN Gummischeibe Ø6...
- Seite 56 , s.a. Ausführliche Einleitungen über die Installation der Verkabelungsleitung Versorgungs- verkabelung 1- Führen Sie bitte die Verkabelungsleitung der Anlage bis zur Batterie des Fahrzeugs, befestigen Sie anschlies- send die Plastikhalterungen in der hinteren Seite der Kabine und klammern diese fest mit Flanschverschraubungen ;...
- Seite 57 , s.a. ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Temperaturfühler Falls die Polarität versehentlich um- gekehrt wird, gibt die Elektroniks- Gebläse teuerung unterbrochene Töne ab. In diesem Fall keine Tasten des Be- dienfeldes oder der Fernbedienung berühren, da dauerhafte Schäden an der Elektronik der Einheit entstehen würden.
