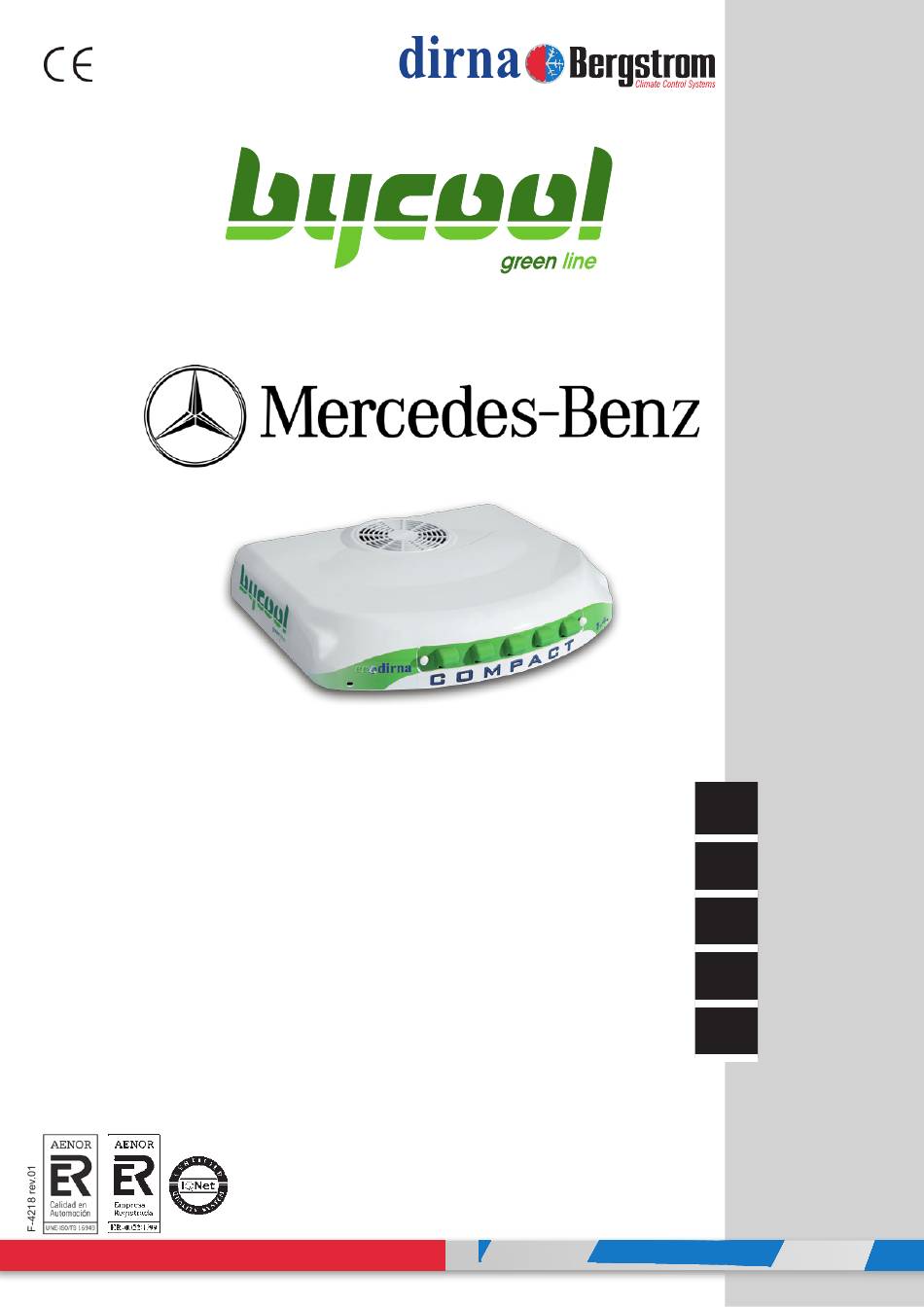

Dirna Compact 1.4 Montageanleitung
Verwandte Anleitungen für Dirna Compact 1.4
Inhaltszusammenfassung für Dirna Compact 1.4
- Seite 38 Lage gebracht wurde, um es wieder einzuschalten. Warnhinweise Der Installateur muss im Bereich Fahrzeug-Klimaanlagen Achtung ausreichend geschult sein. dirna Bergstrom, s.l. übernimmt keine Verantwortung Wird die Klimaanlage im Kabinendach installiert, für Schäden oder Brüche...
- Seite 39 COMPACT 1.4 Air conditioning for vehicles Vor Montabeginn vorderes Lufteintrittsgitter montieren. Lukendeckel Befestigungselemente entfernen und dem Kunden aushändigen . Vor dem Ankleben der EPDM-Dichtung die Klebstoffreste von der oberen Kabinenfläche entfernen. einigen Fahrzeugmodellen kann nicht genügend Platz für die Halterungen am Innenhimmel sein.
- Seite 40 COMPACT 1.4 Air conditioning for vehicles Falls der Spoiler eine Mittelstange hat, diese im Bereich der Punkte schneiden, um das Gerät installieren zu können. Die EPDM-Dichtung um die Lukenöffnung herum ankleben (siehe Detailansicht für das Schneiden der Ränder). 15 mm...
-
Seite 41: Kabinenaussenseite
COMPACT 1.4 Air conditioning for vehicles KABINENAUSSENSEITE: Compact in der Öffnung positionieren. Achtung! Beim Auflegen des Geräts auf die Lukenaussparung darauf achten, dass die Ablassausgänge nicht von der EPDM-Dichtung zusammengedrückt werden. Luke Montieren Sie den Schaumgummi Luftkanal mit dem weichen Teil zur Grundplatte / Basis. - Seite 42 COMPACT 1.4 Air conditioning for vehicles Befestigungsauflagen einer Unterlegscheibe (1) und einer Autobloc- Mutter (1) M8 einlegen, jedoch ohne anzuziehen. 10 mm Gewinde für die Stiftschrauben (4) M6 x 55-80 am angegebenen Punkt schneiden laut Distanz (D) beschrieben in Abbildung 16.
- Seite 43 COMPACT 1.4 Air conditioning for vehicles Jeweils die Mutter (1) M6 ohne Anziehen auf die Stiftschrauben legen. Mutter M6 Verbinden Sie die zwei 4-fach Steckergäuse zwei 2-fach Steckergehäuse miteinander. Achten darauf, immer Kabelfarbe Kabelfarbe ist. Diese Steckergehäuse können auch nicht vertauscht werden.
- Seite 44 COMPACT 1.4 Air conditioning for vehicles Innere Luftverteilertafel vorgenannten Stiftschrauben mit jeweils (1) Breitflansch-Unterlegscheibe M6 und (1) Mutter M6 anbringen. Muttern anziehen, bis die Schaumstoffführung am oberen Schaumstoff der Anlage anliegt. Wichtig: Schaumstoff Luftkanalisierung müssen sich berühren, um Falschluft zu verhindern.
- Seite 45 COMPACT 1.4 Air conditioning for vehicles Die Konsole aufsetzen und das Gerät an der am besten geeigneten Stelle des Kabinendachs zentrieren. Nach der Zentrierung die Konsole für die nachfolgende Montage abnehmen. Die Halterungen durch Anziehen der Muttern befestigen, bis die EPDM-Dichtung des Geräts zwischen 3 und 6 mm komprimiert...
- Seite 46 COMPACT 1.4 Air conditioning for vehicles Eine Mutter hinter Befestigungsmutter inneren Grundplatte Compact Luftverteilertafel an allen Stiftschrauben anbringen. Sechskantschraube Sechskantschrauben M6 eindrehen, bis sie 1 mm über dem Bezug heraussteht. Muttern M6 (A) dieses Punkts Bezug herausschrauben, bis sie an die Sechskant- Verbindungsmuttern anstoßen, und gegen...
- Seite 47 COMPACT 1.4 Air conditioning for vehicles Explosionsansicht bis zur befestigung der befestigungsauflagen Gummischeibe ø 7 Stiftschrauben Breitflansch-Flachscheibe ø 8 M8 x125x100 / 120 Mutter M8 Kabinendach Mutter M8 Breitflansch-Flachscheibe ø 8 EPDM-Dichtung 25 mm. Befestigungsauflage Breitflansch-Flachscheibe Autobloc-Mutter M8 Explosionsansicht bis zur befestigung der konsolen Gummischeibe Ø6...
-
Seite 48: Ausführliche Einleitungen Über Die Installation Der Verkabelungsleitung
COMPACT 1.4 Air conditioning for vehicles Ausführliche Einleitungen über die Installation der Verkabelungsleitung Versorgungs- verkabelung 1- Führen Sie bitte die Verkabelungsleitung der Anlage bis zur Batterie des Fahrzeugs, befestigen Sie anschliessend die Plastikhalterungen in der hinteren Seite der Kabine und klammern diese fest mit Flanschverschraubungen ;... -
Seite 49: Elektrische Verkabelung
COMPACT 1.4 Air conditioning for vehicles ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Achtung! Die Polaritäten beim Anschluss der Anlage an die Batterie nicht vertauschen. Ist dies der Fall, schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht. ºC ºF ON/OFF TEMP Temperaturfühler... - Seite 64 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
