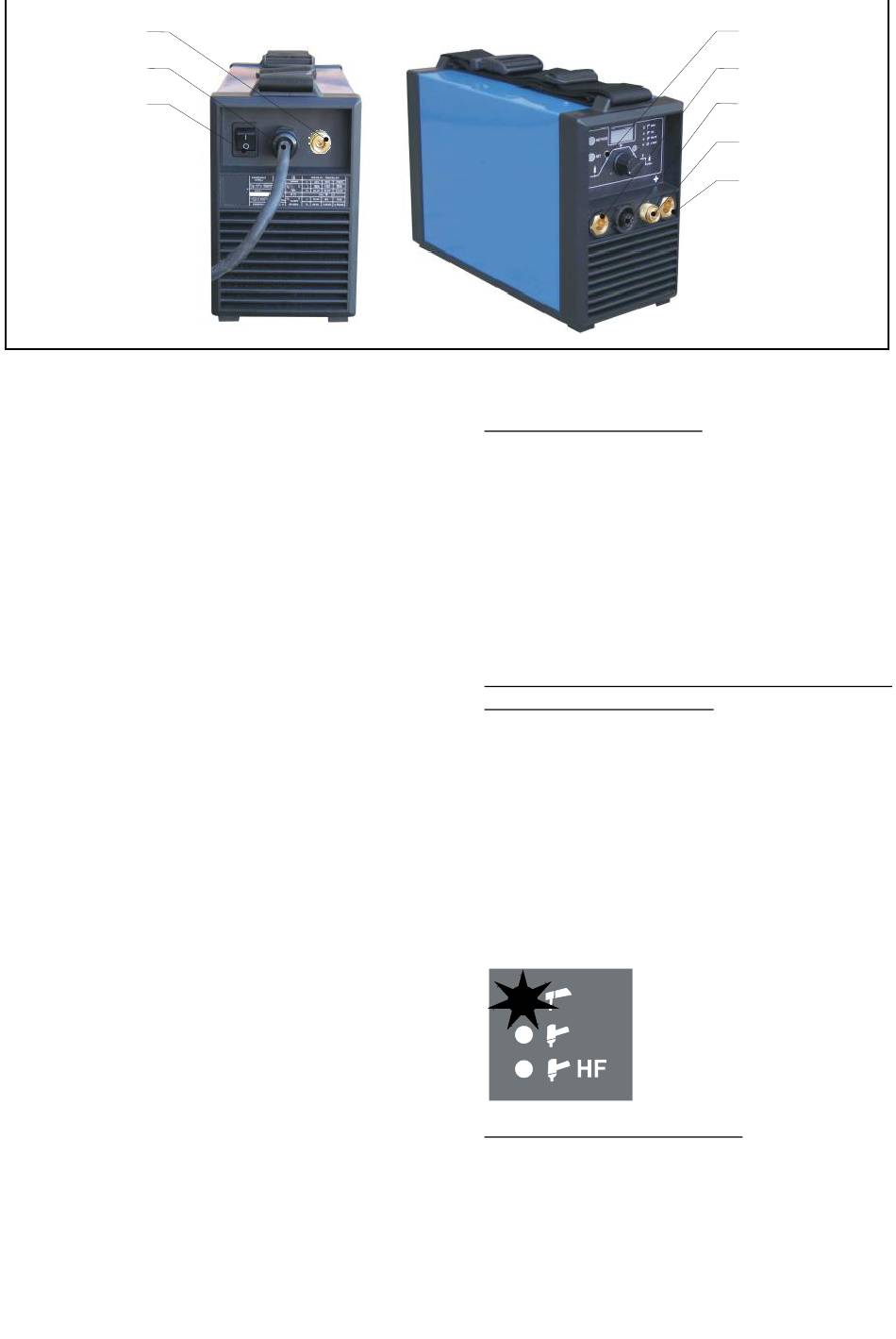

Bild 1
Position 9
Display mit Stromwert- und Zeitanga-
be
Position 10 Funktionstaste
Position 11 LED-Diode - 4-Takt-Modus
Position 12 LED-Diode der CYCLE-Funktion
Position 13 LED-Diode der PULS-Funktion
Position 14 LED-Diode des Zweitstroms I2 5- 150,
170, 190 A
Position 15 LED-Diode Stromabsenkzeit 0 bis 10 s.
Position 16 LED-Diode des Endstromwertes 5-
150, 170, 190A
Position 17 LED-Diode der Gasnachströmzeit 0 bis
20 s.
Position 18 Unendliches Potenziometer zur Para-
metereinstellung
Schweißkabelanschluß
An das vom Netz abgeschaltene Gerät Schließen Sie
die Schweißkabel (positiv und negativ) an, Elektro-
dehalter und Massekabel mit richtiger Polarität für
ausgewählte Methode. (Bild 2)
Wählen Sie die vom Hersteller angegebene Polarität
aus. Die Schweißkabel sollten möglichst kurz sein,
nah beieinander und am Fussbodenniveau oder in
seiner Nähe liegen.
GESCHWEIßTER TEIL
Das zum Schweißen bestimmte Material muss im-
mer mit der Erde verbunden sein, damit die Elekt-
romagnetischestrahlung reduziert wurde. Muss man
auch darauf achten, dass die Erdung des geschweiß-
ten Materials die Unfallgefahr oder Beschädigung
anderer elektrischen Anlage nicht verursachte.
Einstellung der Schweißparameter
Einstellung Schweiß-Modus
Nach dem Einschalten des Gerätes leuchtet das Dis-
play auf und eine der LED-Dioden signalisiert den ak-
tuellen Schweiß-Modus (MMA, TIG mit Kontaktzün-
dung, oder TIG HF mit kontaktloser Zündung). (Posi-
tion 5, 7 oder 8 Abb. 2) Gleichzeitig leuchtet die Iw-
Diode (Pos. 1 Abb. 2), die den Schweißstrom signali-
siert, oder auch eine der LED- Dioden (Pos. 11, 12
oder 13), je nach zuletzt verwendetem Modus oder
Funktion.
EINSTELLUNG DER SCHWEISSPARAMETERN IN DEN
EINZELNEN BETRIEBSMODEN
MMA-MODUS :
Beim Schweiß-Modus MMA können die folgenden
Parameter eingestellt werden:
- der Schweißstrom in A
- die HOTSTART-Dauer in Sekunden
Die LED-Diode (Pos. 8 Abb. 2) signalisiert den MMA-
Modus
(Schweißen mit ummantelter Elektrode).
Dieser Modus wird durch wiederholtes Drücken der
MET-Taste (Pos. 6 Abb. 2) gewählt.
Einstellung des Schweißstromes - bei leuchtender,
als Iw gekennzeichneter LED-Diode (Pos. 1 Abb. 2)
wird mittels Coder (Pos. 18 Abb. 2) ein Schweiß-
strom von 5-140, 160 oder 180 A (je nach Gerätetyp)
eingestellt.
- 47 -
