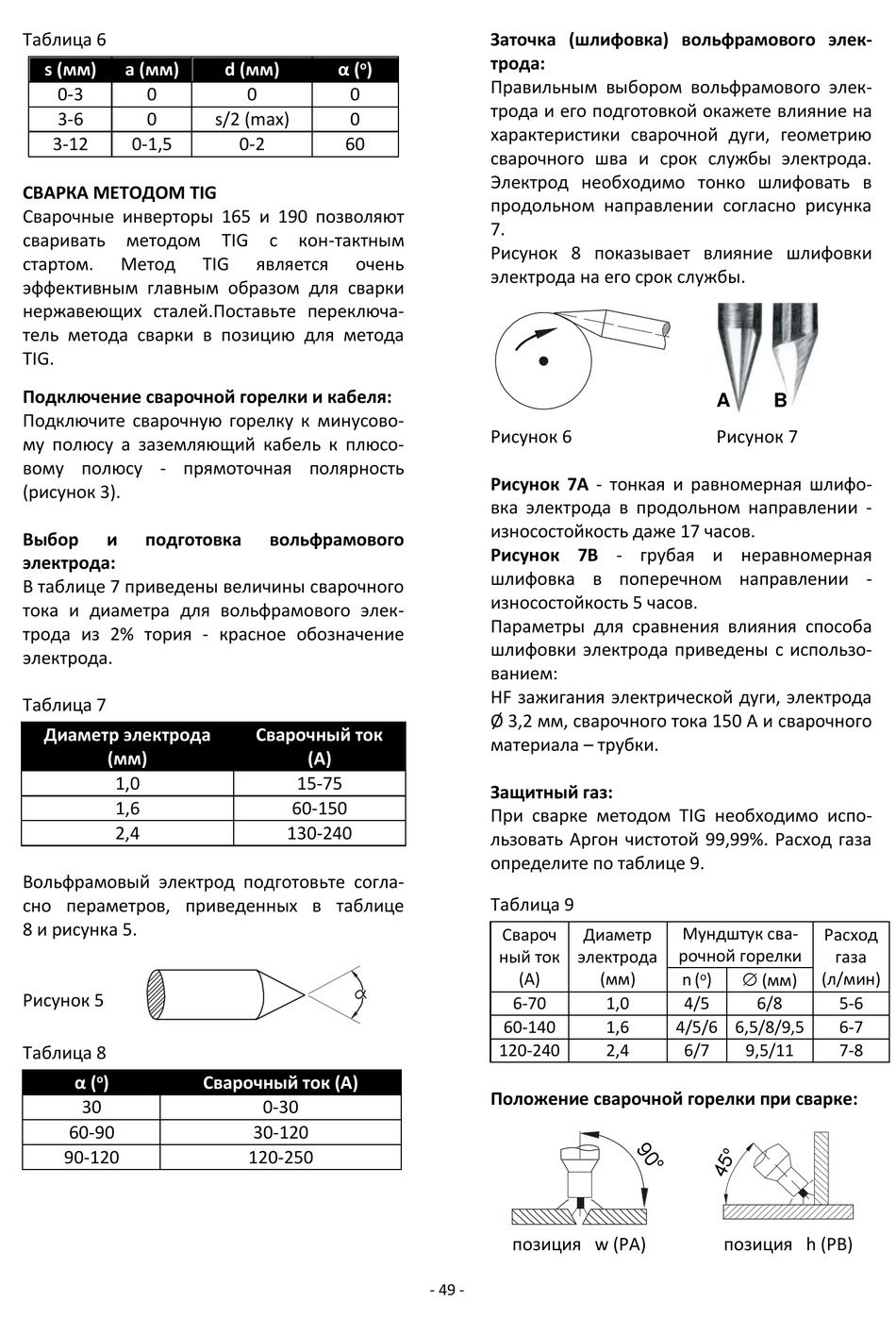

Kuhtreiber 165 Bedienungsanweisung Seite 49

Таблица 6
s (мм) a (мм)
0-3 0
3-6 0
3-12 0-1,5
СВАРКА МЕТОДОМ TIG
Сварочные инверторы 165 и 190 позволяют
сваривать методом
стартом. Метод
эффективным главным образом для сварки
нержавеющих сталей.Поставьте переключа-
тель метода сварки в позицию для метода
TIG.
Подключение сварочной горелки и кабеля:
Подключите сварочную горелку к минусово-
му полюсу а заземляющий кабель к плюсо-
вому полюсу - прямоточная полярность
(рисунок 3).
Выбор и подготовка
электрода:
В таблице 7 приведены величины сварочного
тока и диаметра для вольфрамового элек-
трода из 2% тория - красное обозначение
электрода.
Таблица 7
Диаметр электрода
(мм)
1,0
1,6
2,4
Вольфрамовый электрод подготовьте согла-
сно пераметров, приведенных в таблице
8 и рисунка 5.
Рисунок 5
Таблица 8
α ( o )
30
60-90
90-120
o
d (мм) α ( )
0 0
s/2 (max) 0
0-2 60
TIG с кон-тактным
TIG является очень
вольфрамового
Сварочный ток
(А)
15-75
60-150
130-240
Сварочный ток (А)
0-30
30-120
120-250
Заточка (шлифовка) вольфрамового элек-
трода:
Правильным выбором вольфрамового элек-
трода и его подготовкой окажете влияние на
характеристики сварочной дуги, геометрию
сварочного шва и срок службы электрода.
Электрод необходимо тонко шлифовать в
продольном направлении согласно рисунка
7.
Рисунок 8 показывает влияние шлифовки
электрода на его срок службы.
Рисунок 6
Рисунок 7А - тонкая и равномерная шлифо-
вка электрода в продольном направлении -
износостойкость даже 17 часов.
Рисунок 7В - грубая и неравномерная
шлифовка в поперечном направлении -
износостойкость 5 часов.
Параметры для сравнения влияния способа
шлифовки электрода приведены с использо-
ванием:
HF зажигания электрической дуги, электрода
Ø 3,2 мм, сварочного тока 150 А и сварочного
материала – трубки.
Защитный газ:
При сварке методом TIG необходимо испо-
льзовать Аргон чистотой 99,99%. Расход газа
определите по таблице 9.
Таблица 9
Свароч Диаметр
ный ток электрода
(А)
6-70
60-140
120-240
Положение сварочной горелки при сварке:
позиция w (PA)
- 49 -
A
Рисунок 7
Мундштук сва-
рочной горелки
 (мм)
(мм) n ( o )
1,0 4/5 6/8
1,6 4/5/6 6,5/8/9,5
2,4 6/7 9,5/11
позиция h (PB)
B
Расход
газа
(л/мин)
5-6
6-7
7-8
