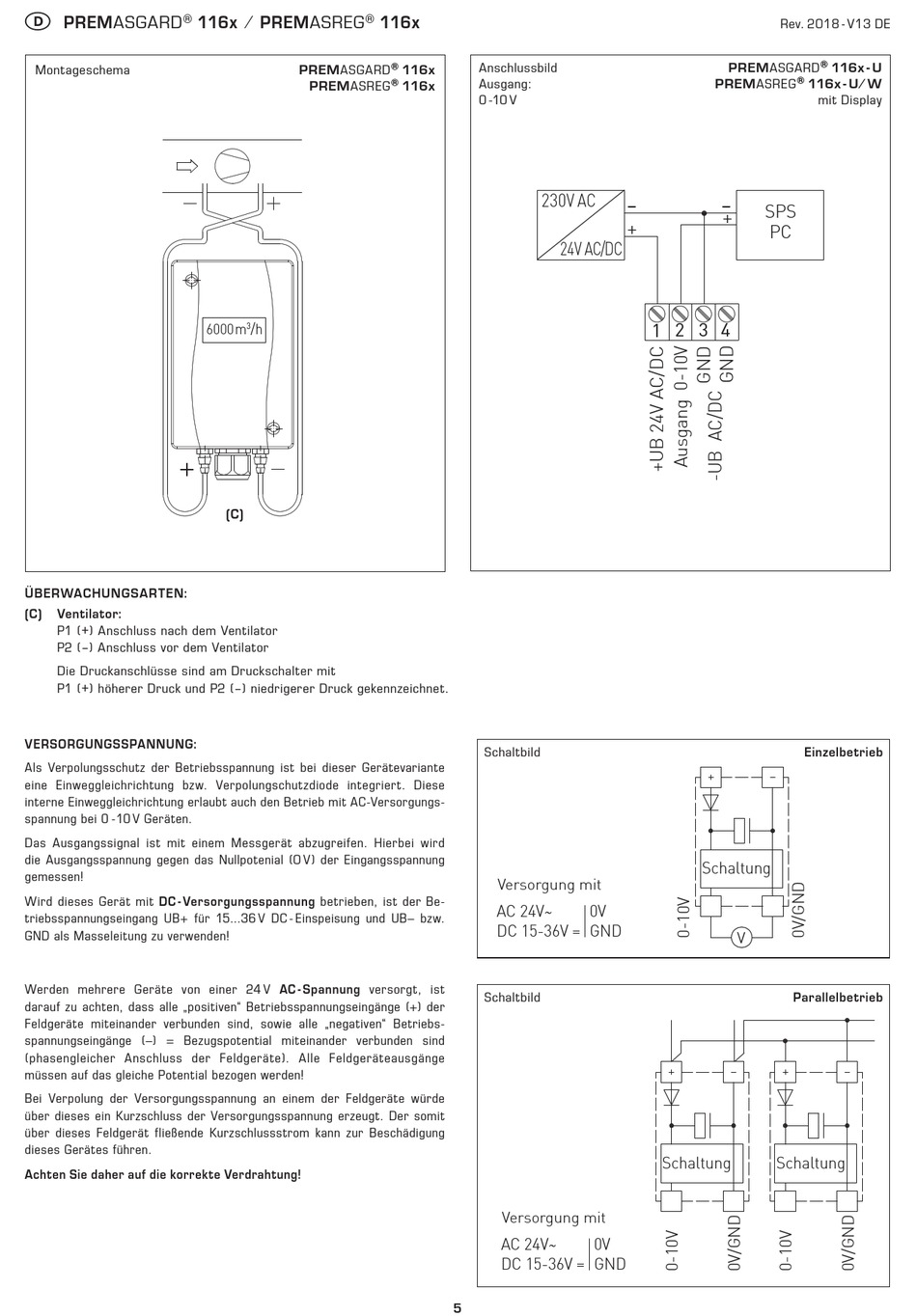

S+S REGELTECHNIK PREMASGARD 1161 Bedienungs- Und Montageanleitung Seite 5

D
®
PREMASGARD 116x ⁄ PREMASREG
Montageschema
ÜBERWACHUNGSARTEN:
(C) Ventilator:
P1 (+) Anschluss nach dem Ventilator
P2 (–) Anschluss vor dem Ventilator
Die Druckanschlüsse sind am Druckschalter mit
P1 (+) höherer Druck und P2 (–) niedrigerer Druck gekennzeichnet.
VERSORGUNGSSPANNUNG:
Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante
eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese
interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs-
spannung bei 0 - 10 V Geräten.
Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird
die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung
ge messen!
Wird dieses Gerät mit DC - Versorgungsspannung betrieben, ist der Be-
triebsspannungseingang UB+ für 15...36 V DC - Einspeisung und UB– bzw.
GND als Masseleitung zu verwenden!
Werden mehrere Geräte von einer 24 V AC - Spannung versorgt, ist
darauf zu achten, dass alle „positiven" Betriebsspannungseingänge (+) der
Feldgeräte miteinander verbunden sind, sowie alle „negativen" Betriebs-
spannungseingänge (–) = Bezugspotential miteinander ver bunden sind
(phasen gleicher Anschluss der Feldgeräte). Alle Feld ge räte aus gänge
müssen auf das gleiche Potential bezogen werden!
Bei Verpolung der Versorgungsspannung an einem der Feldgeräte würde
über dieses ein Kurzschluss der Versorgungsspannung erzeugt. Der somit
über dieses Feldgerät fließende Kurzschlussstrom kann zur Beschädigung
dieses Gerätes führen.
Achten Sie daher auf die korrekte Verdrahtung!
®
PREMASGARD
PREMASREG
6000m /h
3
(C)
116x
Anschlussbild
®
116x
Ausgang:
® 116x
0 -10 V
230V AC
Schaltbild
Versorgung mit
AC 24V~
DC 15-36V = GND
Schaltbild
Versorgung mit
AC 24V~
DC 15-36V = GND
5
PREMASGARD
PREMASREG
- -
+
+
24V AC/DC
1 2 3 4
Schaltung
0V
Schaltung
0V
Rev. 2018 - V13 DE
®
116x - U
® 116x - U ⁄ W
mit Display
SPS
PC
Einzelbetrieb
V
Parallelbetrieb
Schaltung
