D G F r
6002-1400-2011-000 21400-2017 V101 12 ⁄ 2016
THERMASGARD
®
D
Bedienungs- und Montageanleitung

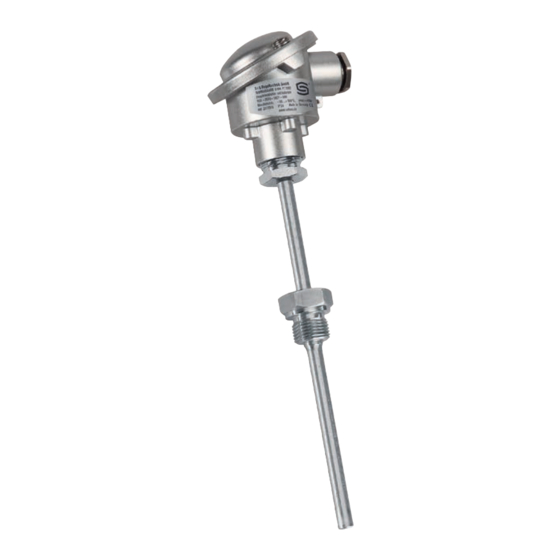

Einschraub- ⁄ Tauch-Temperaturfühler mit Halsrohr,
mit passivem Ausgang
G
Operating Instructions, Mounting & Installation
Screw-in ⁄ immersion temperature sensor with neck tube,
with passive output
F
Notice d'instruction
Sonde de température à visser ⁄ à immerger avec tube intermédiaire,
avec sortie passiveavec sortie passive
r
Руководство по монтажу и обслуживанию
Ввинчиваемый ⁄ погружной датчик температуры с горловиной,
с пассивным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
ETF 6
High-Performance-Verguss gegen Vibration,
mechanischer Belastung und Feuchtigkeit
High-performance encapsulation against
vibration, mechanical stress and humidity
P S - P R O T E C T I O N
P ERF EC T S E N S O R P R O T EC T I O N
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK THERMASGARD ETF6
Inhaltszusammenfassung für S+S REGELTECHNIK THERMASGARD ETF6
- Seite 1 P S - P R O T E C T I O N P ERF EC T S E N S O R P R O T EC T I O N S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben.
- Seite 2 D G F r ETF 6 THERMASGARD ® ETF 6 Maßzeichnung Dimensional drawing Plan coté ~ 80 Габаритный чертеж M20x1.5 2-Leiteranschluss (Standard) 2-wire connection (standard) 1x 2 fils (Standard) Двухпроводное соединение (стандартное исполнение) ø70 SW 27 G1/2 4-Leiteranschluss (optional) 4-wire connection (optional) 1x 4 fils (en option) Четырехпроводное...
-
Seite 3: Technische Daten
THERMASGARD ® ETF 6 Rev. 2017 - V11 DE Einschraubwiderstandsthermometer THERMASGARD ® ETF 6 mit Halsrohr, auswechselbarem 1x Zweileiterschaltung Einsatz, mit passivem Ausgang, geradem Schutzrohr und Anschlusskopf aus Aluminium. Standard Der Temperatursensor dient zur Temperaturerfassung in flüssigen oder gasförmigen Medien, in Rohrleitungen, Behältern oder Speichern, vorzugsweise da, wo Rohre oder Behälter isoliert werden müssen. -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Rev. 2017 - V11 DE Messprinzip für HLK - (HVAC) -Temperaturfühler allgemein: Das Messprinzip der Temperaturfühler beruht darauf, dass der innen liegende Sensor ein temperaturabhängiges Widerstandssignal abgibt. Die Art des innen liegenden Sensors bestimmt das Ausgangssignal. Man unterscheidet die nachfolgenden passiven ⁄ aktiven Temperatursensoren: a) Pt 100 - Messwiderstand (nach DIN EN 60 751) b) Pt 1000 - Messwiderstand (nach DIN EN 60751) c) Ni 1000 - Messwiderstand (nach DIN EN 43 760, TCR=6180 ppm ⁄... -
Seite 5: Montage Und Installation
Montage und Installation Die Geräte sind im spannungslosen Zustand anzuschließen. Der Der Einbau hat unter Beachtung der Übereinstimmung der vorlie- genden technischen Parameter der Thermometer mit den realen Anschluss der Geräte darf nur an Sicherheitskleinspannung er- Einsatzbedingungen zu erfolgen, insbesondere: folgen. -
Seite 6: Technical Data
THERMASGARD ® ETF 6 Rev. 2017 - V11 GB Screw-in resistance thermometer THERMASGARD ® ETF 6 with neck tube, exchangeable insert, 1x two-wire connection straight protective tube, connecting head made of aluminium and passive output. Standard This temperature sensor is used for temperature detection in liquid or gaseous media, in piping systems, in vessels or storage tanks, preferably in cases where pipes or vessels have to be insulated. - Seite 7 General notes Rev. 2017 - V11 GB Measuring principle of HVAC temperature sensors in general: The measuring principle of temperature sensors is based on an internal sensor that outputs a temperature-dependent resistance signal. The type of the internal sensor determines the output signal. The following active ⁄ passive temperature sensors are distinguished: a) Pt 100 measuring resistor (according to DIN EN 60 751) b) Pt 1000 measuring resistor (according to DIN EN 60751) c) Ni 1000 measuring resistor (according to DIN EN 43 760, TCR = 6180 ppm ⁄...
- Seite 8 Mounting and Installation Devices are to be connected under dead-voltage condition. Devices Before mounting, make sure that the existing thermometer‘s techni- cal parameters comply with the actual conditions at the place of must only be connected to safety extra-low voltage. Consequential utilization, in particular in respect of: damages caused by a fault in this device are excluded from war- ranty or liability.
- Seite 9 THERMASGARD ® ETF 6 Rev. 2017 - V11 FR Thermomètre à résistance à visser THERMASGARD ® ETF 6 avec tube prolongateur, élément 1 x 2 fils de mesure interchangeable, avec sortie passive, tube de protection droit et tête de raccorde- Standard ment en aluminium.
-
Seite 10: Généralités
Généralités Rev. 2017 - V11 FR Principe de mesure des sondes de température pour applications CVC (HVAC) en général: Le principe de mesure se base sur le fait que le capteur à l’intérieur génère un signal de résistance dépendant de la température. Le signal de sortie est déterminé... -
Seite 11: Montage Et Installation
Montage et installation Les raccordements électriques doivent être exécutés HORS Effectuer l’installation en respectant la conformité des paramètres techniques correspondants des thermomètres aux TENSION. Veillez à ne brancher l’appareil que sur un réseau de très basse tension de sécurité. Nous déclinons toute responsabi- conditions d’utilisation réelles, notamment : lité... -
Seite 12: Технические Данные
THERMASGARD ® ETF 6 Rev. 2017 - V11 RU Ввинчиваемый термометр сопротивления THERMASGARD ® ETF 6 с горловиной, сменной 1x Двухпроводное подключение вставкой, пассивным выходом, прямой защитной трубкой и присоединительной головкой из стандартное алюминия. Служит для измерения температуры жидких или газообразных сред, в трубопроводах, резерву- арах... - Seite 13 Указания к продуктам Rev. 2017 - V11 RU Общий принцип измерения для датчика температуры HLK (HVAC): Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента (сенсора), находящегося внутри датчика, от температуры. Выходной сигнал сопротивления определяется типом чувствительного элемента. Различают следующие пассивные ⁄ активные чувствительные...
-
Seite 14: Монтаж И Подключение
Монтаж и подключение Приборы следует устанавливать в обесточенном состоянии. Под- Монтаж следует осуществлять с учетом соответствия прилага- ключение должно осуществляться исключительно к безопасно емых технических параметров термометра реальным условиям малому напряжению. Повреждения приборов вследствие несо- эксплуатации, в особенности: блюдения упомянутых требований не подлежат устранению по –... - Seite 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r Widerstandskennlinien für passive Temperatursensoren Resistance characteristics of passive temperature sensors Courbes caractéristiques pour capteurs de température passive Характеристики сопротивления пассивных датчиков температуры PT 100 PT 1000 Ni 1000 Ni 1000 LM235Z TK 5000 (T1) 81-210 (KP10) °...
