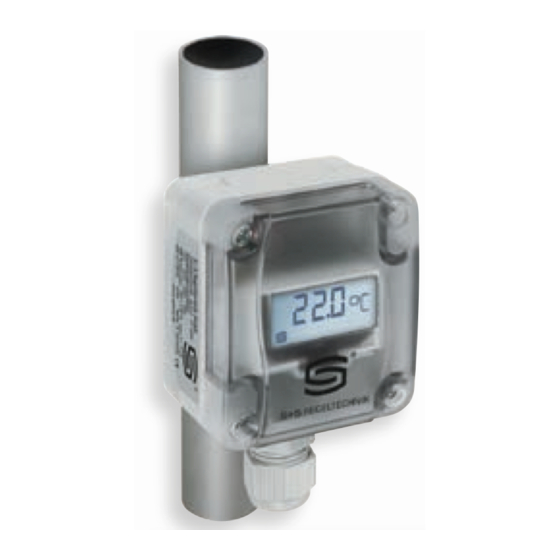

S+S REGELTECHNIK THERMASGARD ALTM 1 Bedienungs- Und Montageanleitung
Vorschau anzeigen
Andere Handbücher für THERMASGARD ALTM 1:
- Bedienungs- und montageanleitung (17 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G F r

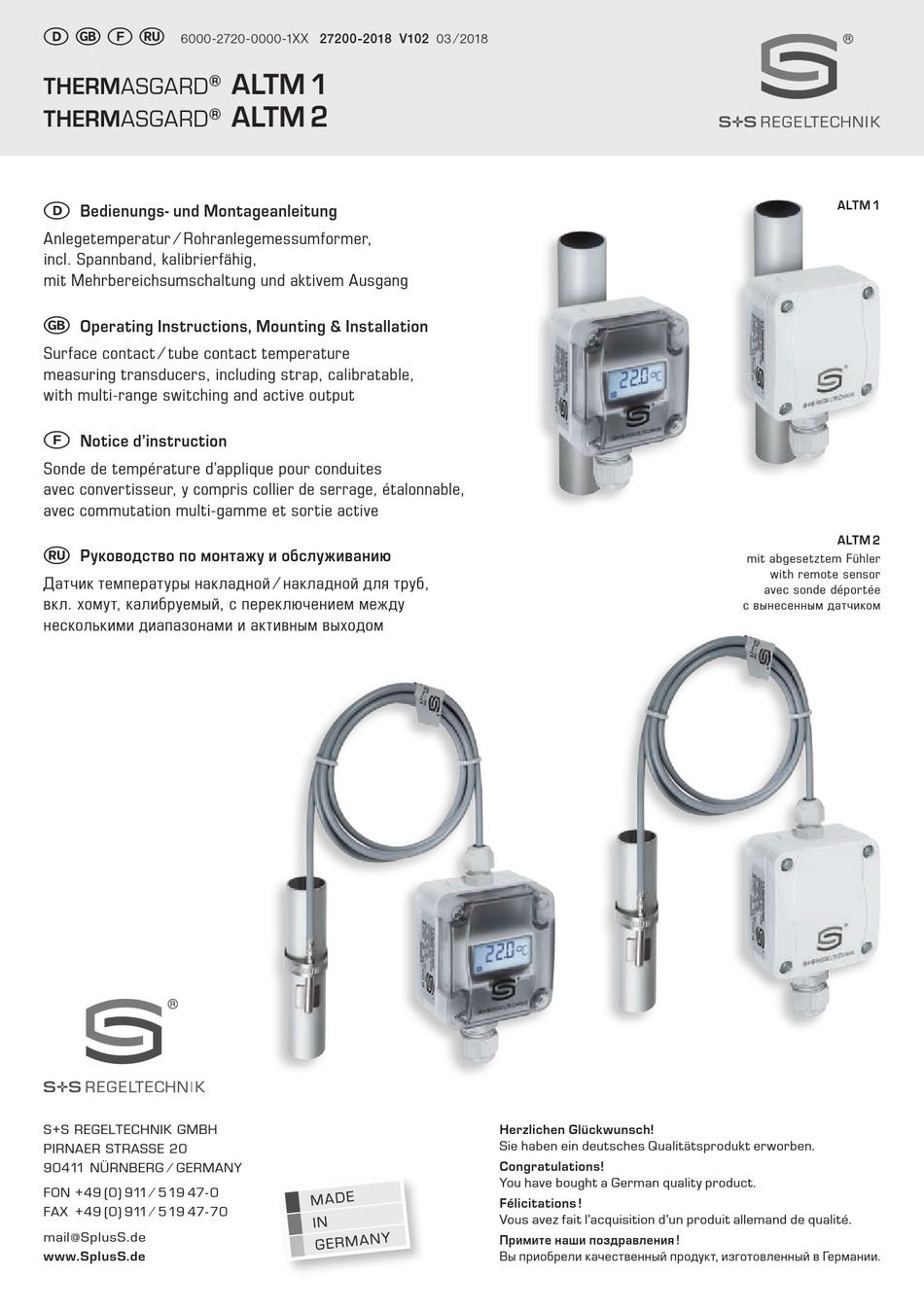

6000-2720-0000-1XX 27200-2018 V102 03 ⁄ 2018
THERMASGARD
®
THERMASGARD
®
D
Bedienungs- und Montageanleitung
Anlegetemperatur ⁄ Rohranlegemessumformer,
incl. Spannband, kalibrierfähig,
mit Mehrbereichsumschaltung und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Surface contact ⁄ tube contact temperature
measuring transducers, including strap, calibratable,
with multi-range switching and active output
F
Notice d'instruction
Sonde de température d'applique pour conduites
avec convertisseur, y compris collier de serrage, étalonnable,
avec commutation multi-gamme et sortie active
r
Руководство по монтажу и обслуживанию
Датчик температуры накладной ⁄ накладной для труб,
вкл. хомут, калибруемый, с переключением между
несколькими диапазонами и активным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
ALTM 1
ALTM 2
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
ALTM 1
ALTM 2
mit abgesetztem Fühler
with remote sensor
avec sonde déportée
с вынесенным датчиком
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK THERMASGARD ALTM 1
Inhaltszusammenfassung für S+S REGELTECHNIK THERMASGARD ALTM 1
- Seite 1 Датчик температуры накладной ⁄ накладной для труб, avec sonde déportée вкл. хомут, калибруемый, с переключением между с вынесенным датчиком несколькими диапазонами и активным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r ALTM 1 THERMASGARD ® Maßzeichnung ALTM 1 Dimensional drawing Plan coté Габаритный чертеж M16x1.5 ohne Display without display sans écran без дисплея mit Display M16x1.5 with display avec écran с дисплеем High-Performance-Verguss gegen Vibration, mechanischer Belastung und Feuchtigkeit High-performance encapsulation against vibration, mechanical stress and humidity P S - P R O T E C T I O N...
-
Seite 3: Technische Daten
® THERMASGARD ALTM Rev. 2018 - V14 DE Kalibrierfähiger Rohranlegetemperaturmessumformer THERMASGARD ® ALTM 1 und ALTM 2 mit acht umschaltbaren Messbereichen, internen oder Fernfühler, stetigem Ausgang, Spannband und Klemmkastengehäuse aus schlagzähem Kunststoff, Gehäusedeckel mit Schnell ver schluss- schrauben, wahlweise mit ⁄ ohne Display. Der Anlegefühler dient zur Temperatur erfassung an Leitungen, Rohren (z.B. Kalt- und Warmwasser) oder an Heizungssträngen zur Heizungs regelung. -
Seite 4: Temperaturbereiche
Messumformer, kalibrierfähig, mit aktivem Ausgang Bürdendiagramm TEMPERATURBEREICHE: Bürdendiagramm Bei der Auswahl der Messumformerbereiche ist 4...20 mA darauf zu achten, dass die höchstzulässige Temperatur des Fühlers ⁄ Gehäuses nicht über schritten wird ! Umgebungstemperatur für den Messumformer: – 30 ...+ 70 °C zulässiger Bürdenwiderstand = siehe Bürdendiagramm Bereich... -
Seite 5: Anschlussbedingungen
