6000-3580-0000-1XX 35800-2019 V100 05 ⁄ 2019
232x - Modbus - T3
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer,
incl. Anschluss-Set,
mit Modbus-Anschluss (Tyr 3)
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring transducers,
incl. connection set,
with Modbus connection (Tyr 3)
F
Notice d'instruction
Convertisseur de pression et de pression différentielle,
y compris kit de raccordement,
avec raccordement Modbus (Tyr 3)
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и
преобразователь давления измерительный дифференциальный,
вкл. комплект соединительных деталей,
с возможностью подключения к шине Modbus (Tyr 3)
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
®
PREMASGARD
232x - Modbus - T3
Werbung

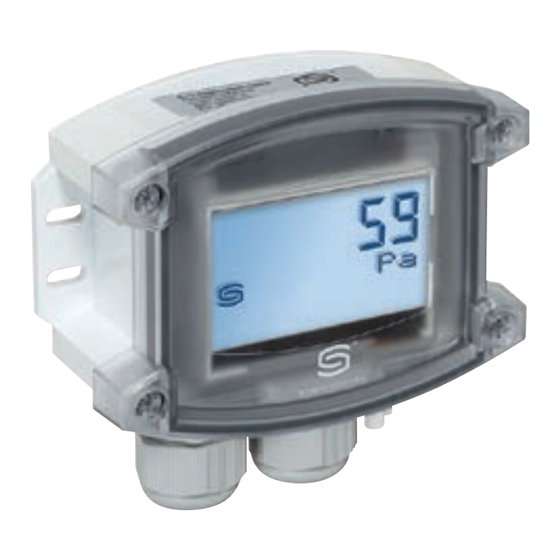

Verwandte Anleitungen für S+S REGELTECHNIK PREMASGARD 2328 - Modbus - T3
Inhaltszusammenfassung für S+S REGELTECHNIK PREMASGARD 2328 - Modbus - T3
- Seite 1 Руководство по монтажу и обслуживанию Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный, вкл. комплект соединительных деталей, с возможностью подключения к шине Modbus (Tyr 3) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
- Seite 2 D G F r 232x - Modbus - T3 PREMASGARD ® Maßzeichnung ® PREMASGARD Dimensional drawing 232x - Modbus - T3 Plan coté Габаритный чертеж mit Display with display avec écran с дисплеем M20x1.5 ohne Display without display sin écran без...
-
Seite 3: Technische Daten
® PREMASGARD 232x - Modbus - T3 Rev. 2019 - V31 Der wartungsfreie mikroprozessorgesteuerte PREMASGARD ® 232x - Modbus - T3 (Serie), mit Modbus- Anschluss, Gehäuse aus schlagzähem Kunststoff, Gehäuse deckel mit Schnell verschluss schrauben, wahlweise mit ⁄ ohne Display, dient zur Messung von Über-, Unter- oder Differenzdrücken in sauberer Luft. Das piezoresistive Mess element garantiert eine hohe Zuver lässig- und Genauigkeit. - Seite 4 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address ® PREMASGARD 232x - Modbus - T3 | Nullpunktkalibrierung, Konfiguration DIP B Stecker 1 2 3 4 5 6 Schaltbild PREMASGARD ® Display mode 232x - Modbus - T3 offset B...
- Seite 5 ® PREMASGARD 232x - Modbus - T3 | Konfiguration BUSADRESSE MODBUS Busadresse (binärcodiert, Wertigkeit 1 bis 247 einstellbar) DIP-Schalter [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8 Beispiel zeigt 128 + 64 + 1 = 193 als Modbus-Adresse.
-
Seite 6: Anzeige Im Displ Ay
® PREMASGARD 232x - Modbus - T3 | Konfiguration ANZEIGE IM DISPL AY Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt: Differenzdruck [Pa] Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7-Segment-Bereich als auch im Dot-Matrix-Bereich programmiert werden. - Seite 7 ® PREMASGARD 232x - Modbus - T3 | Konfiguration, Telegramme ASCII-Code-Tabelle für Dot Matrix Anzeigebereich ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Leer “ & < > ü ä Ä ö Ö Ü ° Nicht in der Tabelle aufgeführte ASCII-Zeichen bzw. Steuerzeichen werden als Leerzeichen dargestellt. TELEGRAMME Function 04 Read Input Register Register...
- Seite 8 ® PREMASGARD 232x - Modbus - T3 | Telegramme Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (Display) Data Type Value Range 4x0002 7-Segment Wert Signed 16 Bit –999...9999 –999...9999 4x0003 7-Segment Wert Signed 8 Bit –9...99 –9...99 4x0004...
-
Seite 9: Wichtige Hinweise
Wichtige Hinweise Die Einbaulage ist beliebig. Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen. – Achtung, beim Einführen der Kabel ist darauf zu achten, dass dieses nicht unterhalb der Platine geführt wird. Hierdurch können die Schlauchverbindungen geknickt oder beschädigt werden! –... - Seite 10 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 11 D G F r Busadresse, binärcodiert Bus address, binary coded Adresse du bus, code binaire Адресс шины, двоичный 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 1 0 1 1 0 0 1 0 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 0 1 0 0 0 0 0 0 1 0...
