D
®
PREMASGARD 116x ⁄ PREMASREG
Die kalibrierfähigen Drucksensoren PREMASGARD
Luft zur Volumenstromanzeige. Das piezoresistive Mess element garantiert eine hohe Zuverlässigkeit und Genauigkeit. Der Einsatz der Druck fühler
erfolgt in der Reinraum-, Medizin- und Filtertechnik, in Lüftungs- und Klima kanälen, in Spritz kabinen, in Groß küchen, zur Filterüberwachung und
Füllstands messung oder zur Ansteuerung von Frequenz umrichtern. Das Messmedium ist Luft (nicht kondensierend) oder gas förmige, nicht aggressive,
nicht brennbare Medien.

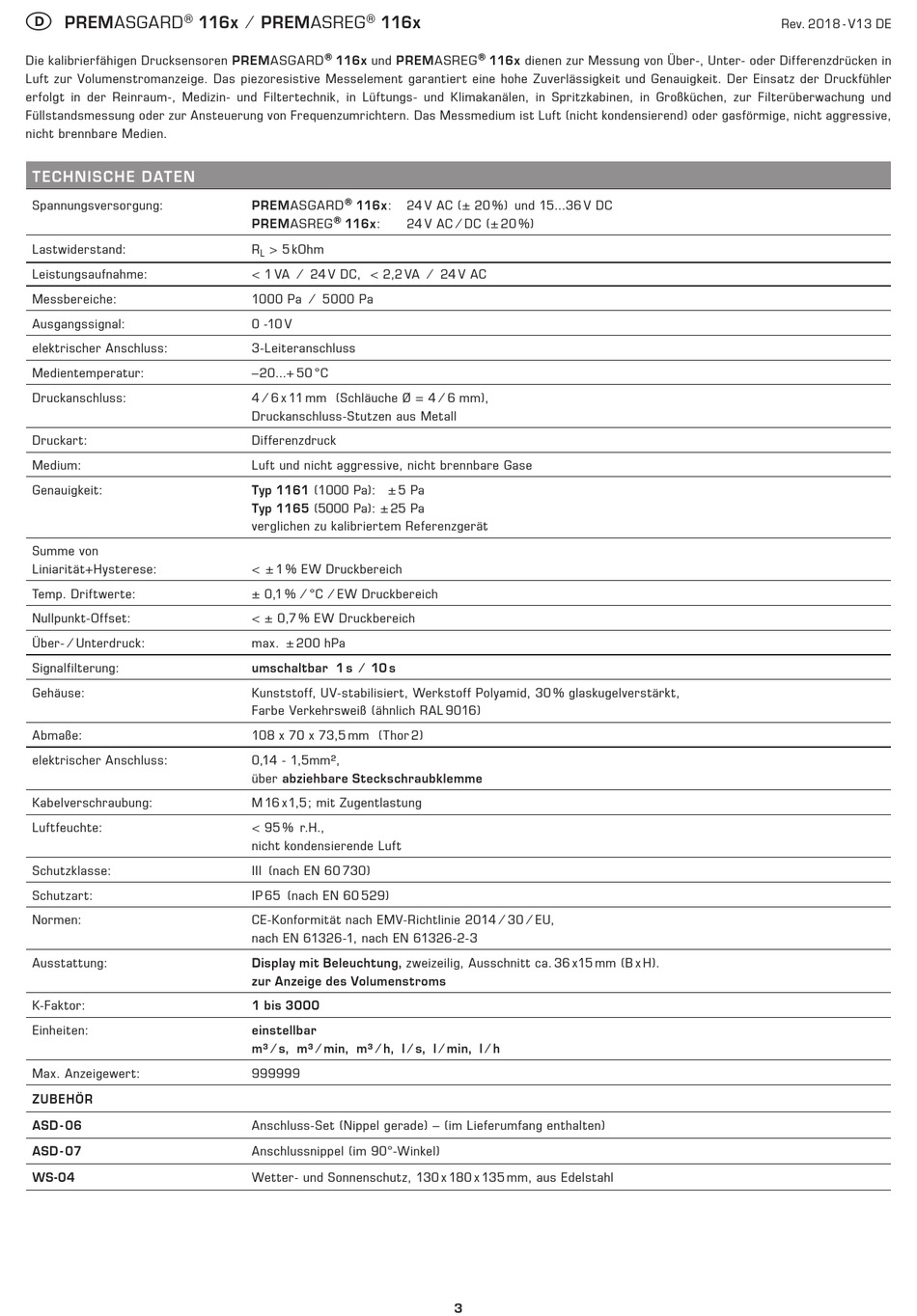

TECHNISCHE DATEN

Spannungsversorgung:
Lastwiderstand:
Leistungsaufnahme:
Messbereiche:
Ausgangssignal:
elektrischer Anschluss:
Medientemperatur:
Druckanschluss:
Druckart:
Medium:
Genauigkeit:
Summe von
Liniarität+Hysterese:
Temp. Driftwerte:
Nullpunkt-Offset:
Über- ⁄ Unterdruck:
Signalfilterung:
Gehäuse:
Abmaße:
elektrischer Anschluss:
Kabelverschraubung:
Luftfeuchte:
Schutzklasse:
Schutzart:
Normen:
Ausstattung:
K-Faktor:
Einheiten:
Max. Anzeigewert:
ZUBEHÖR
ASD - 06
ASD - 07
WS-04
®
116x
® 116x und PREMASREG
PREMASGARD ® 116x: 24 V AC (± 20 %) und 15...36 V DC
®
PREMASREG 116x: 24 V AC ⁄ DC (± 20 %)
R > 5 kOhm
L
< 1 VA ⁄ 24 V DC, < 2,2 VA ⁄ 24 V AC
1000 Pa ⁄ 5000 Pa
0 -10 V
3-Leiteranschluss
–20...+ 50 °C
4 ⁄ 6 x 11 mm (Schläuche Ø = 4 ⁄ 6 mm),
Druckanschluss-Stutzen aus Metall
Differenzdruck
Luft und nicht aggressive, nicht brennbare Gase
Typ 1161 (1000 Pa): ± 5 Pa
Typ 1165 (5000 Pa): ± 25 Pa
verglichen zu kalibriertem Referenzgerät
< ± 1 % EW Druckbereich
± 0,1 % ⁄ °C ⁄ EW Druckbereich
< ± 0,7 % EW Druckbereich
max. ± 200 hPa
umschaltbar 1 s ⁄ 10 s
Kunststoff, UV-stabilisiert, Werkstoff Polyamid, 30 % glaskugelverstärkt,
Farbe Verkehrsweiß (ähnlich RAL 9016)
108 x 70 x 73,5 mm (Thor 2)
0,14 - 1,5mm²,
über abziehbare Steckschraubklemme
M 16 x 1,5 ; mit Zugentlastung
< 95 % r.H.,
nicht kondensierende Luft
III (nach EN 60 730)
IP 65 (nach EN 60 529)
CE-Konformität nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU,
nach EN 61326-1, nach EN 61326-2-3
Display mit Beleuchtung, zweizeilig, Ausschnitt ca. 36 x15 mm (B x H).
zur Anzeige des Volumenstroms
1 bis 3000
einstellbar
m³ ⁄ s, m³ ⁄ min, m³ ⁄ h, l ⁄ s, l ⁄ min, l ⁄ h
999999
Anschluss-Set (Nippel gerade) – (im Lieferumfang enthalten)
Anschlussnippel (im 90°-Winkel)
Wetter- und Sonnenschutz, 130 x 180 x 135 mm, aus Edelstahl
® 116x dienen zur Messung von Über-, Unter- oder Differenz drücken in
3
