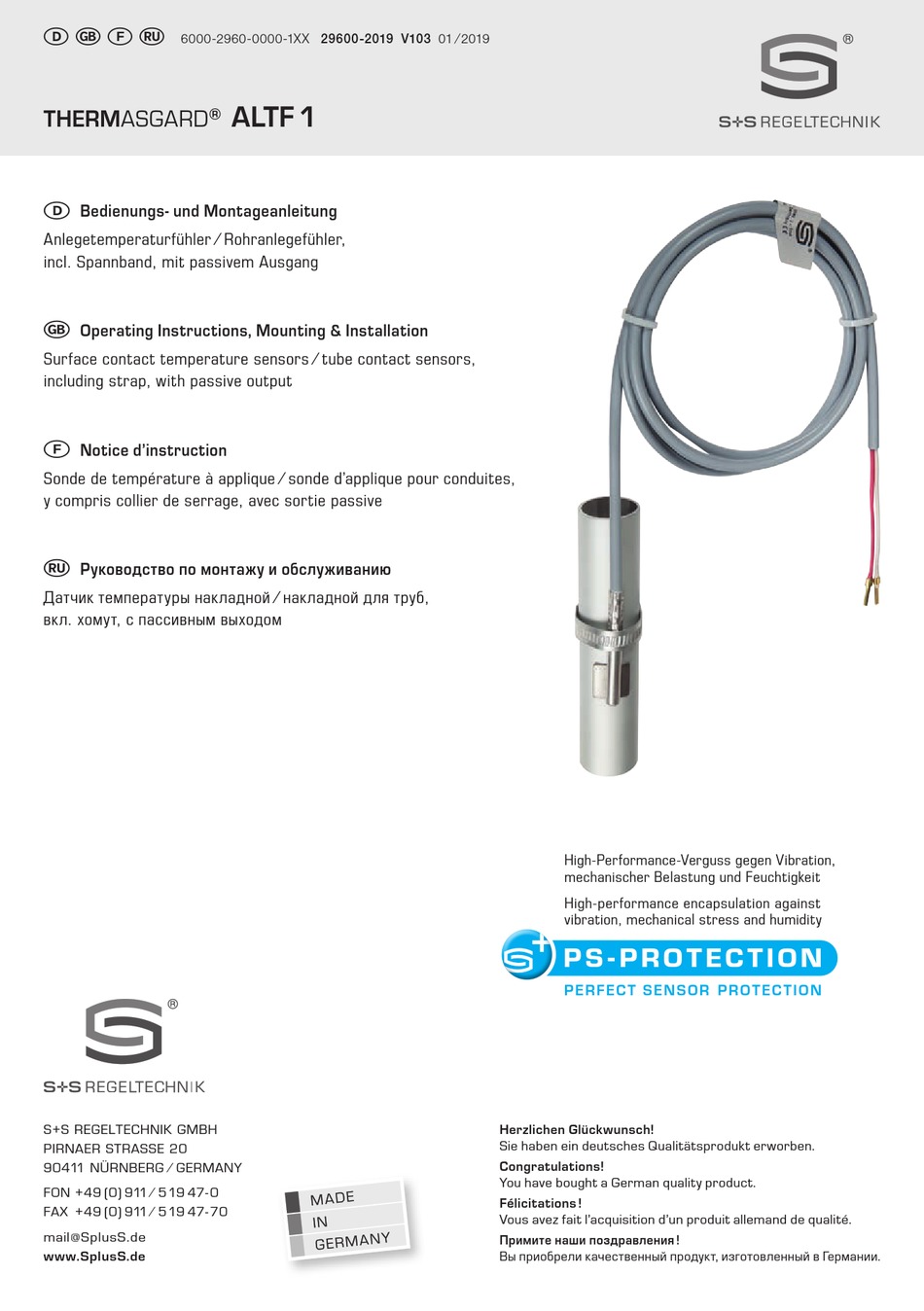

6000-2960-0000-1XX 29600-2019 V103 01 ⁄ 2019
THERMASGARD
®
D
Bedienungs- und Montageanleitung

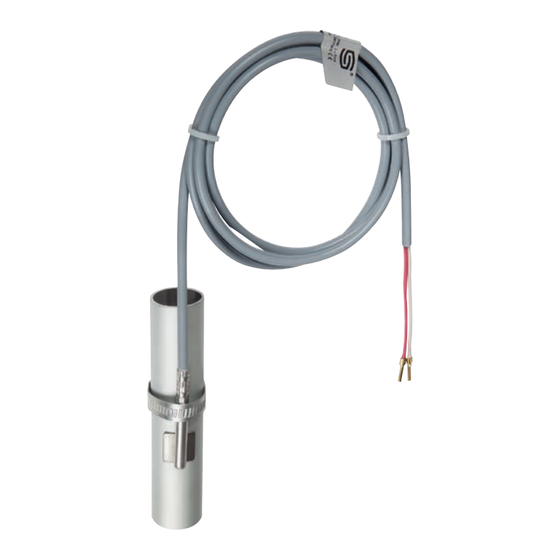

Anlegetemperaturfühler ⁄ Rohranlegefühler,
incl. Spannband, mit passivem Ausgang
G
Operating Instructions, Mounting & Installation
Surface contact temperature sensors ⁄ tube contact sensors,
including strap, with passive output
F
Notice d'instruction
Sonde de température à applique ⁄ sonde d'applique pour conduites,
y compris collier de serrage, avec sortie passive
r
Руководство по монтажу и обслуживанию
Датчик температуры накладной ⁄ накладной для труб,
вкл. хомут, с пассивным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
ALTF 1
High-Performance-Verguss gegen Vibration,
mechanischer Belastung und Feuchtigkeit
High-performance encapsulation against
vibration, mechanical stress and humidity
P S - P R O T E C T I O N
P ERF EC T S E N S O R P R O T EC T I O N
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK THERMASGARD ALTF 1 series
Inhaltszusammenfassung für S+S REGELTECHNIK THERMASGARD ALTF 1 series
- Seite 1 P S - P R O T E C T I O N P ERF EC T S E N S O R P R O T EC T I O N S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben.
- Seite 2 D G F r ALTF 1 THERMASGARD ® Maßzeichnung ALTF 1 Dimensional drawing Plan coté Габаритный чертеж...
-
Seite 3: Technische Daten
® THERMASGARD ALTF1 Rev. 2019 - V13 THERMASGARD ® ALTF 1 Anlegefühler sind elektrische Berührungs thermometer, die der Messung von Ober flächentemperaturen fester Körper dienen und mindestens eine sogenannte Anlegefläche oder Kontakt fläche haben, die mit der zu messenden Oberfläche in Berührung gebracht wird. Der Anlegetemperaturfühler ALTF 1 mit Anschlusskabel, mit passivem Ausgang, ermittelt über die Ober flächentemperatur die Temperatur des im Rohr fließenden Mediums (z.B. -
Seite 4: D Allgemeine Informationen
Allgemeine Informationen Messprinzip für HLK - (HVAC) -Temperaturfühler allgemein: Das Messprinzip der Temperaturfühler beruht darauf, dass der innen liegende Sensor ein temperaturabhängiges Widerstandssignal abgibt. Die Art des innen liegenden Sensors bestimmt das Ausgangssignal. Man unterscheidet die nachfolgenden passiven ⁄ aktiven Temperatursensoren: a) Pt 100 - Messwiderstand (nach DIN EN 60 751) b) Pt 1000 - Messwiderstand (nach DIN EN 60751) c) Ni 1000 - Messwiderstand (nach DIN EN 43 760, TCR=6180 ppm ⁄... -
Seite 5: Sicherheitsvorschriften
Montage und Inbetriebnahme Die Geräte sind im spannungslosen Zustand anzuschließen. Der Der Einbau hat unter Beachtung der Übereinstimmung der vorliegenden Anschluss der Geräte darf nur an Sicherheitskleinspannung er folgen. technischen Parameter der Thermometer mit den realen Einsatzbe- Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von dingungen zu erfolgen, insbesondere: der Gewährleistung und Haftung ausgeschlossen. -
Seite 6: Technical Data
® THERMASGARD ALTF 1 Rev. 2019 - V13 THERMASGARD ® ALTF 1 surface contact sensors are electric contact thermometers and are used for measuring surface temperatures of solids, having at least one so-called contact area that is brought into contact with the surface to be measured. The surface contact temperature sensor ALTF 1 with connection cable and passive output determines the temperature of a medium flowing inside a pipe (e.g. - Seite 7 General notes Measuring principle of HVAC temperature sensors in general: The measuring principle of temperature sensors is based on an internal sensor that outputs a temperature-dependent resistance signal. The type of the internal sensor determines the output signal. The following active ⁄ passive temperature sensors are distinguished: a) Pt 100 measuring resistor (according to DIN EN 60 751) b) Pt 1000 measuring resistor (according to DIN EN 60751) c) Ni 1000 measuring resistor (according to DIN EN 43 760, TCR = 6180 ppm ⁄...
-
Seite 8: Safety Regulations
Installation and Commissioning Devices are to be connected under dead-voltage condition. Devices must Before mounting, make sure that the existing thermometer‘s technical parameters comply with the actual conditions at the place of utilization, only be connected to safety extra-low voltage. Consequential damages in particular in respect of: caused by a fault in this device are excluded from warranty or liability. -
Seite 9: Carac Téristiques Techniques
® THERMASGARD ALTF 1 Rev. 2019 - V13 Les sondes d’applique THERMASGARD ® ALTF 1 sont des thermomètres électriques de contact qui servent à la mesure de températures sur les surfaces de corps solides et qui disposent d’au moins une surface d’applique ou d’au moins une surface de contact qui sera mise en contact avec la surface à... - Seite 10 Généralités Principe de mesure des sondes de température pour applications CVC (HVAC) en général: Le principe de mesure se base sur le fait que le capteur à l’intérieur génère un signal de résistance dépendant de la température. Le signal de sortie est déterminé par le type de capteur qui se trouve à l’intérieur. On distingue les capteurs de température actifs et passifs suivants: a) Pt 100 –...
-
Seite 11: Montage Et Mise En Service
Montage et mise en service Les raccordements électriques doivent être exécutés HORS TENSION. Effectuer l’installation en respectant la conformité des paramètres Veillez à ne brancher l’appareil que sur un réseau de très basse tension techniques correspondants des thermomètres aux conditions d’utilisation de sécurité. -
Seite 12: Те Хнические Д Анные
® THERMASGARD ALTF 1 Rev. 2019 - V13 Накладные датчики THERMASGARD ® ALTF 1 являются электрическими контактными термометрами, служащими для измерения температуры поверхности твердых тел и имеющими одну или несколько т. н. контактных или присоединительных поверхностей, которые приводятся в соприкосновение с измеряемой поверхностью. Накладной датчик температуры ALTF 1 с соединительным кабелем, с пассивным выходом, определяет... - Seite 13 Указания к продуктам Общий принцип измерения для датчика температуры HLK (HVAC): Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента (сенсора), находящегося внутри датчика, от температуры. Выходной сигнал сопротивления определяется типом чувствительного элемента. Различают следующие пассивные ⁄ активные чувствительные элементы: а) измерительный...
-
Seite 14: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию Приборы следует устанавливать в обесточенном состоянии. Подключение Монтаж следует осуществлять с учетом соответствия прилагаемых должно осуществляться исключительно к безопасно малому напряжению. технических параметров термометра реальным условиям эксплуатации, Повреждения приборов вследствие несоблюдения упомянутых требований в особенности: не... - Seite 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r Widerstandskennlinien für passive Temperatursensoren Resistance characteristics of passive temperature sensors Courbes caractéristiques pour capteurs de température passive Характеристики сопротивления пассивных датчиков температуры PT 100 PT 1000 Ni 1000 Ni 1000 LM235Z TK 5000 (T1) 81-210 (KP10) °...
