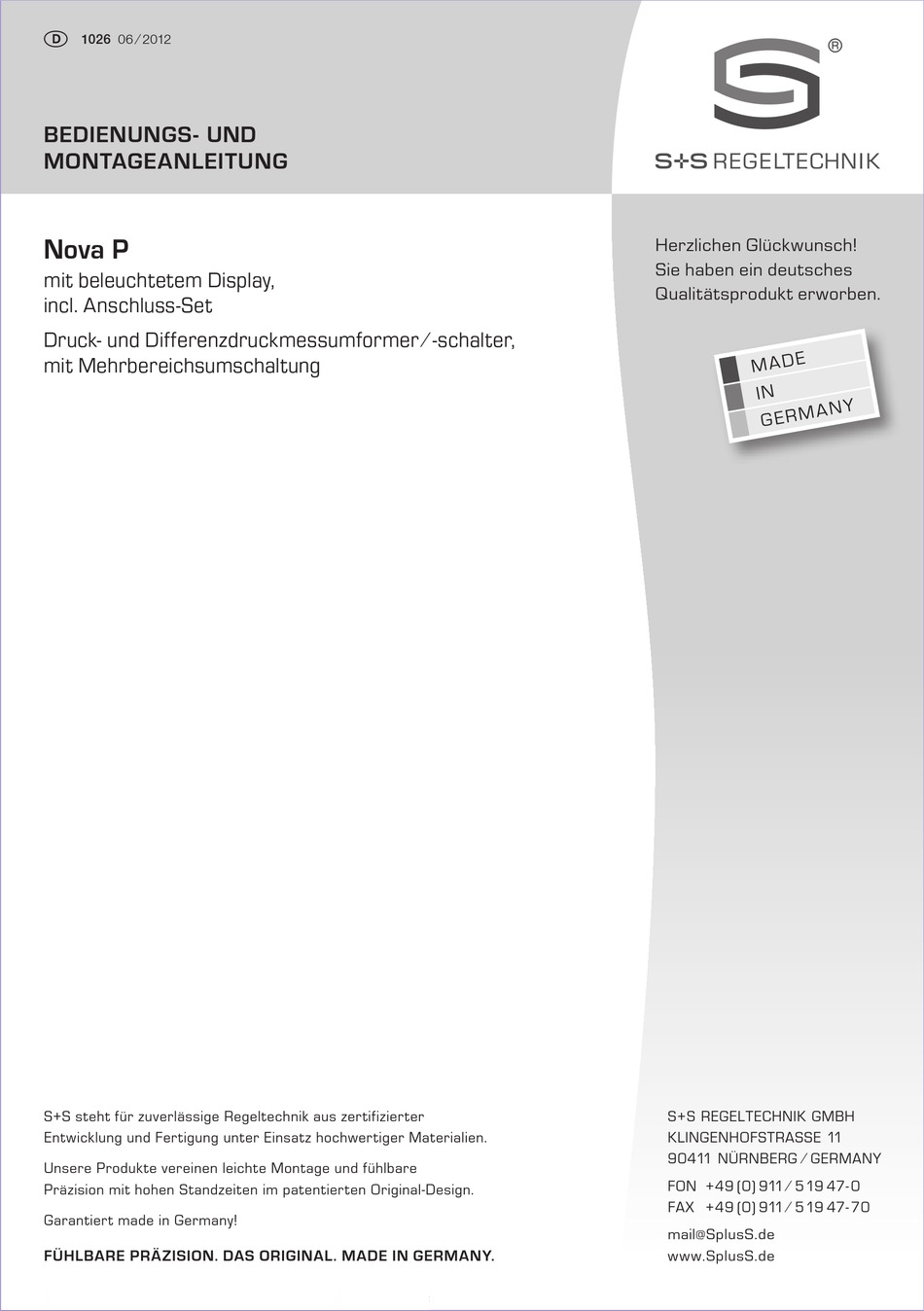

BEDIENUNGS- UND
MONTAGEANLEITUNG

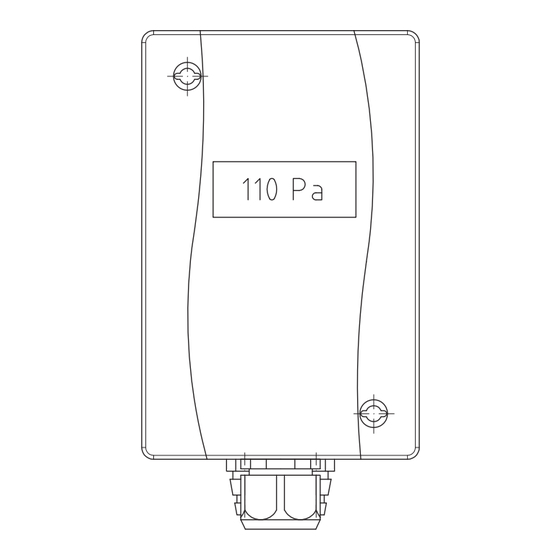

Nova P
mit beleuchtetem Display,
incl. Anschluss-Set
Druck- und Differenzdruckmessumformer ⁄ -schalter,
mit Mehrbereichsumschaltung
S+S steht für zuverlässige Regeltechnik aus zertifizierter
Entwicklung und Fertigung unter Einsatz hochwertiger Materialien.
Unsere Produkte vereinen leichte Montage und fühlbare
Präzision mit hohen Standzeiten im patentierten Original-Design.
Garantiert made in Germany!
FÜHLBARE PRÄZISION. DAS ORIGINAL. MADE IN GERMANY.
I464/08/12/1 DE
Herzlichen Glückwunsch!
Sie haben ein deutsches
Qualitätsprodukt erworben.
S+S REGELTECHNIK GMBH
KLINGENHOFSTRASSE 11
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
loading

Verwandte Anleitungen für S+S REGELTECHNIK Nova P

Inhaltszusammenfassung für S+S REGELTECHNIK Nova P

  • Seite 1  1026 06 ⁄ 2012 BEDIENUNGS- UND MONTAGEANLEITUNG Nova P Herzlichen Glückwunsch! Sie haben ein deutsches mit beleuchtetem Display, Qualitätsprodukt erworben. incl. Anschluss-Set Druck- und Differenzdruckmessumformer ⁄ -schalter, mit Mehrbereichsumschaltung S+S steht für zuverlässige Regeltechnik aus zertifizierter S+S REGELTECHNIK GMBH Entwicklung und Fertigung unter Einsatz hochwertiger Materialien.

  • Seite 2: Technische Daten

    Qualitätsprodukt für HKL-Bereich, Genauigkeit 1,5 % r. H. Nova P mit beleuchtetem Die elektronischen Drucksensoren und -schalter Nova P sind mit vier umschaltbaren Messbereichen, einem Display schaltenden Ausgang, einem stetigen Ausgang und mit einem Display zur Einstellung des Schaltpunktes und zur IST-Druckanzeige ausgestattet (vier Geräte in einem, plus Druckdifferenzschalter ⁄...
  • Seite 3 Maßzeichnung Nova P Maßzeichnung ASD - 06 Schaltbild Nova P Ausgang: 0 -10 V min.max. min.max. Taster Nullpunkt setzen Stecker Offset (auto zero) Display Stecker für Display auto zero Offset-Korrektur siehe Grafik 1 2 3 4 5 6 Offset ca. ± 10%...
  • Seite 4 Montageschema Nova P ÜBERWACHUNGSARTEN: (A) Unterdruck: ....P1 (+) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre P2 ( - ) Anschluss im Kanal (B) Filter: .......P1 (+) Anschluss vor dem Filter P2 ( - ) Anschluss nach dem Filter Die Druckanschlüsse sind am Druckmessumformer mit P1 (+) höherer Druck und P2 ( - ) niedrigerer Druck gekennzeichnet.
  • Seite 5 Bürdendiagramm Nova P Anschluss Display Nova P Bürdendiagramm zulässiger Bereich 35 36 40 Betriebsspannung (DC/V) Hinweis: Bei 4...20 mA Geräten ist eine Gleichspannung zu verwen- den (ohne Restwilligkeit, siehe zulässiger Bereich des Bürdendia- gramms), keine pulsierende Gleichspannung verwenden.
  • Seite 6 Anzeige im Display: Automatisches Einstellen des Offsets: Nova P Im Display wird in der 1. Zeile der Ist-Druck bis zur Messbereichsgrenze angezeigt. Es erfolgt eine automatische Umschaltung zwischen den Einheiten Pa und hPa (100 Pa = 1 hP). min. max.
  • Seite 7 In dieser Einstellung kann mit dem Potentiometer OFFSET ∆P abgeglichen werden. Der Einstellbereich beträgt ca. ± 10 % vom Druckbereich. Hierbei kann ein anderer Referenzpunkt, als der Nullpunkt verwendet werden. Nova P Nova P (MB: 0 ... + xx Pa) (MB: 0 ...

  • Seite 8: Allgemeine Hinweise

    Somit können eventuelle Alterungs- und Drifterscheinungen kompensiert werden. - Beim Betrieb des Gerätes außerhalb des Spezifikationsbereiches entfallen alle Garantieansprüche. Irrtümer und technische Änderungen vorbehalten. © Copyright by S+S Regeltechnik GmbH · Nachdruck, auch auszugsweise, nur mit Genehmigung von S+S Regeltechnik GmbH gestattet.
