Produktbeschreibung

4.1

Allgemeine Beschreibung

4.2

Hauptkomponenten

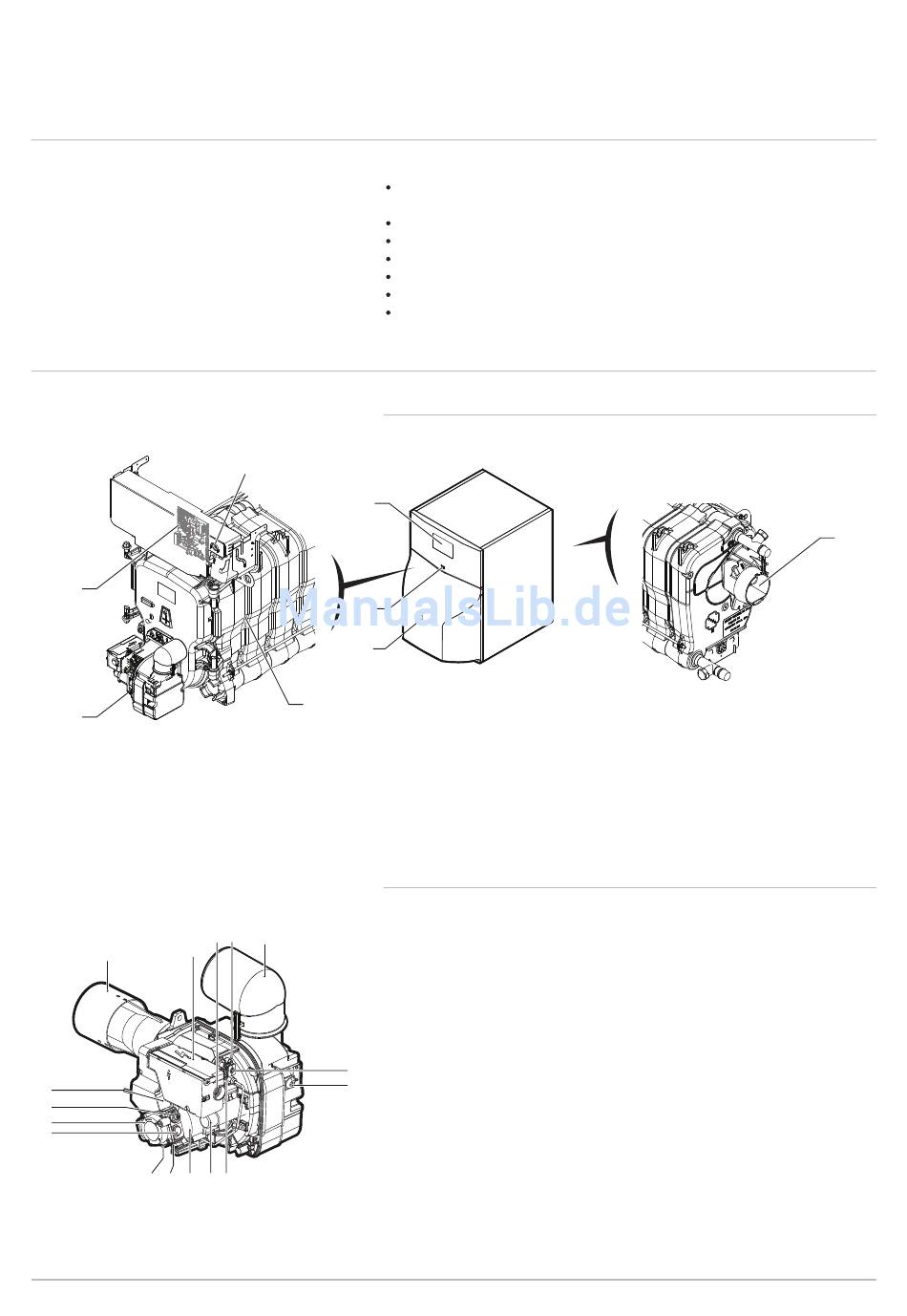

Abb.2 Hauptkomponenten
5
4
1 Schaltfeld
2 Ein/Aus Schalter
3 Kesselkörper

4 Brenner

5 Position der Schaltfeldplatine
Abb.3 Hauptkomponenten
2
1
16
15
14
13
12 11 10
7627829 - v02 - 27072015
7
1 1
2
8
3
3 4
5
6
7
9 8
MW-5000195-1
Öl-Standkessel der Reihe Lava Plus haben die folgenden Eigenschaften:
Nur Heizung mit der Möglichkeit, durch Kombination mit einem Warm­
wasserspeicher Warmwasser zu produzieren
Hocheffizienz-Heizung
Geringe Schadstoffemission
Guss-Heizkesselkörper
Vormontierter und voreingestellter Ölbrenner
Elektronisches Schaltfeld
Abgasableitung durch Anschluss für Luft-/Abgasführung

4.2.1 Heizkessel

6 Abgasstutzen
7 Manueller Entstörknopf des Sicherheitstemperatur­
begrenzers
8 Zugang zum manuellen Entstörknopf des Brenners
4.2.2 Brenner
1 Flammrohr
2 Steuergerät
3 Entstörtaste mit Blockierungsanzeige
4 Luftdruckmessung am Flammkopf
5 Luftzufuhr
6 Photowiderstandszelle
7 Luftklappen-Einstellschraube
8 Stellschraube des Flammkopfs
9 Motorstartkondensator
10 Motor
11 Ölrücklaufrohr Anschluss
12 Öleinlassrohr Anschluss
13 Manometer Anschluss
14 Ölpumpe
15 Pumpendruck-Einstellschraube
16 Magnetventil
