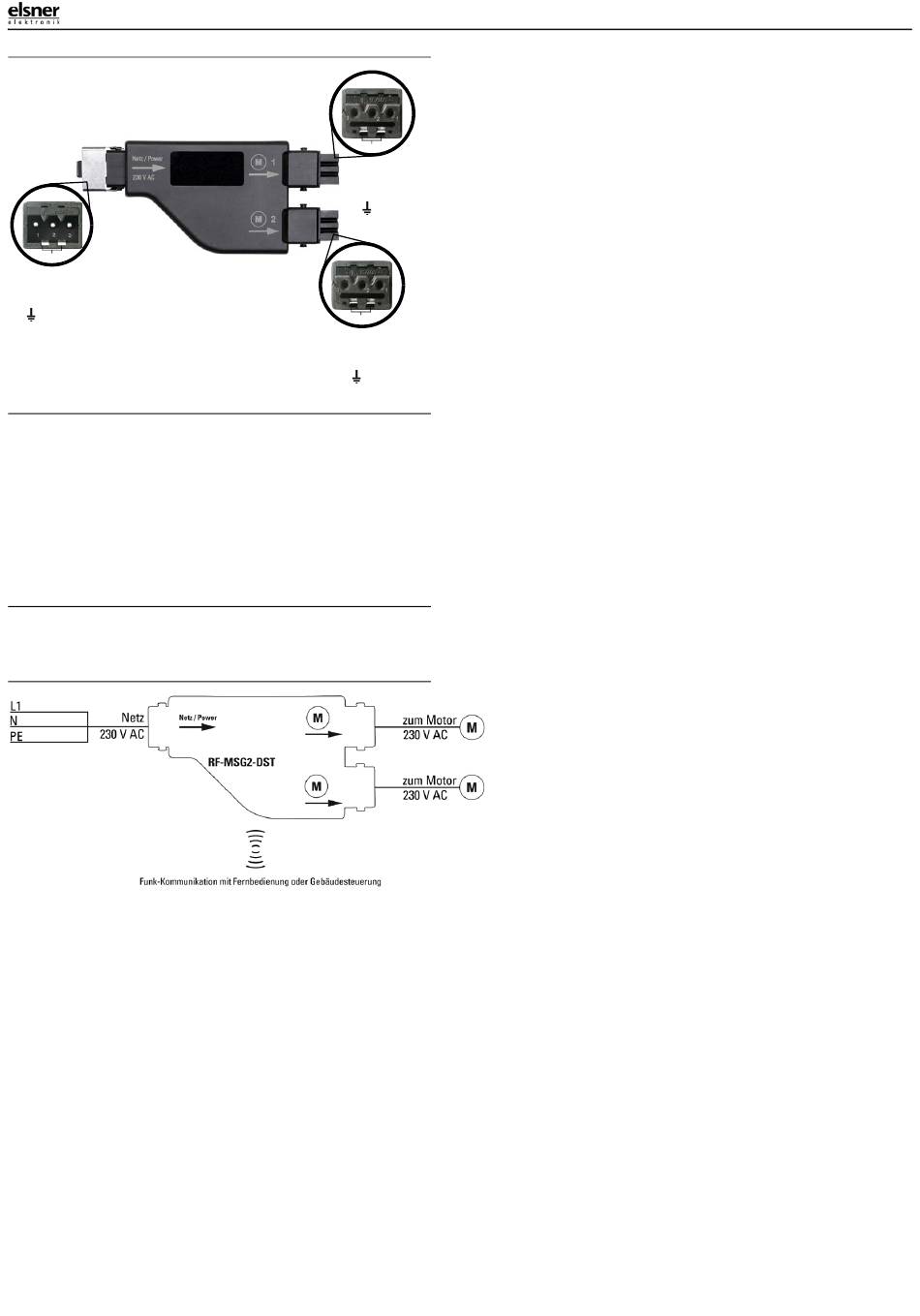

2.3.1. Anschlussplan RF-MSG2-DST
Eingang Netzspannung
Steckplatz für
STAS3-Kupplung
PE
1 Neutralleiter
2 L
3 nc (Kontakt nicht benutzt)
PE
2.4. Funkverbindung herstellen
1. Bringen Sie die Steuerung bzw. die Fernbedienung oder den Taster in Lernbereit-
schaft (Beachten Sie das entsprechende Handbuch/Datenblatt).
2. Schalten Sie die Spannungsversorgung des RF-MSG2-DST ein bzw. unterbre-
chen Sie die Versorgung kurz, falls das Gerät bereits mit Spannung versorgt
wird.
3. Das RF-MSG2-DST sendet nach dem Anlegen der Spannung 5 Minuten lang
alle 10 Sekunden ein „Lernen"-Telegramm.
4. Die Funkverbindung wird selbsttätig hergestellt. Bei den Gebäudesteuerungen
wird im Display angezeigt „Gerät eingelernt".
5. Das RF-MSG2-DST sendet kein „Lernen"-Telegramm mehr, sobald die Rück-
meldung „Eingelernt" eines Steuergeräts (beim Einlern-Vorgang) oder ein Steu-
erbefehl empfangen wird (bei Spannungsunterbrechungen im Betrieb).
2.5. Hinweise zur Montage und Inbetriebnahme
Setzen Sie das Gerät niemals Wasser (Regen) aus. Die Elektronik kann hierdurch be-
schädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht überschritten
werden. Betauung vermeiden.
2.6. Anschluss-Beispiel
Netzanschlussleitung und Verbindungsleitungen in verschiedenen Längen sind als
Zubehör erhältlich.
Artikelnummern: Netzanschluss-Leitung 60563 (5 m)
Verbindungs-Leitungen 60565 (1 m), 60566 (2,5 m), 60567 (5 m)
Funk-Motorsteuergerät RF-MSG2-DST • Stand: 09.07.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Funk-Motorsteuergerät RF-MSG2-DST
Ausgang Motor 1
Kupplung für
STAK3-Stecker
PE
1 Neutralleiter
2 Auf
3 Ab
PE
Ausgang Motor 2
Kupplung für
STAK3-Stecker
PE
1 Neutralleiter
2 Auf
3 Ab
PE
1
2
2
