Inhaltszusammenfassung für testo 750

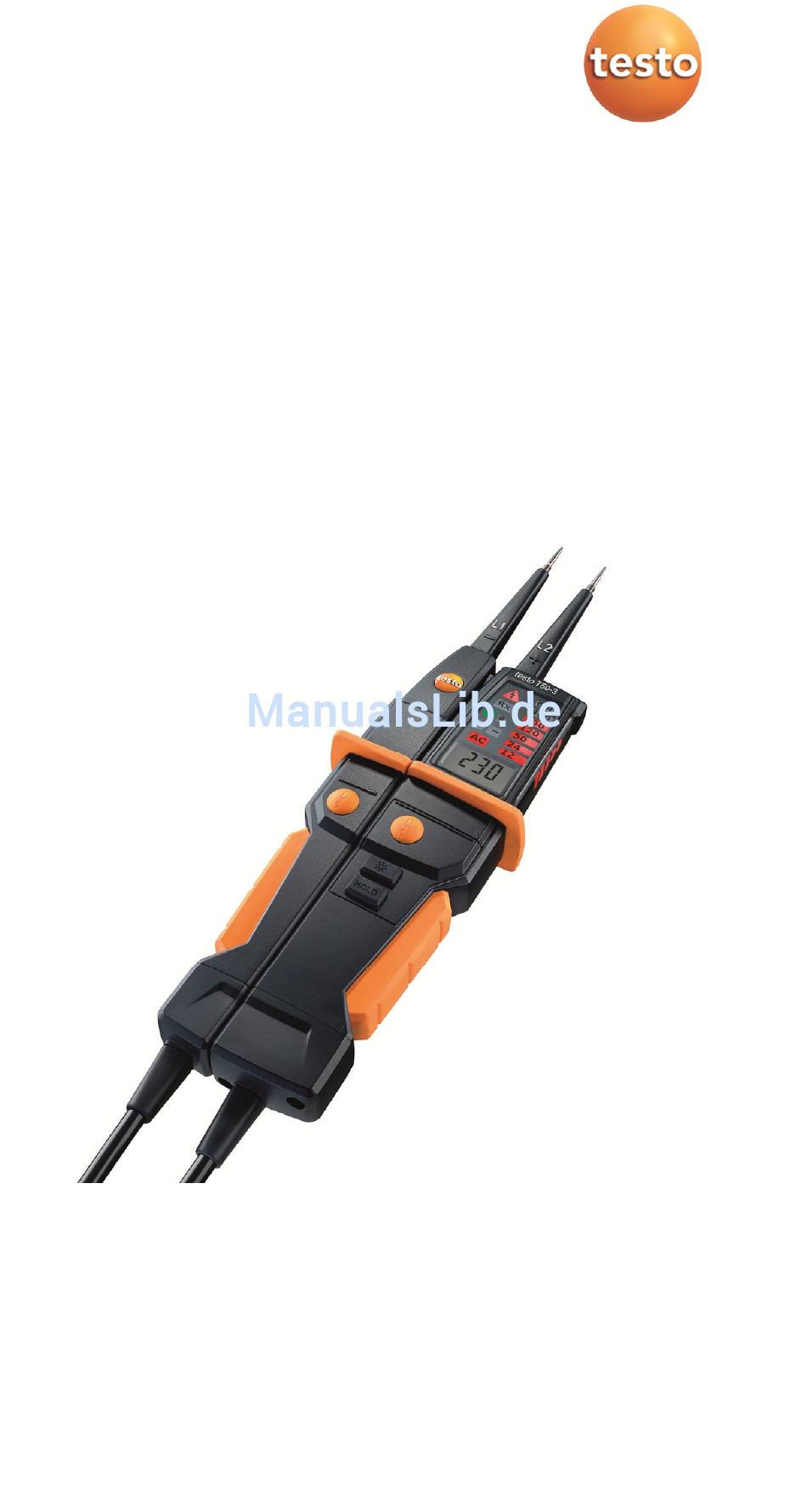

- Seite 1 750 · Spannungsprüfer Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
8 Prüfung durchführen ........... 8 8.1. Prüfung vorbereiten .......... 8 8.2. Spannungsprüfung ........... 8 8.3. Spannungsprüfung mit RCD/FI-Auslösungstest (nur testo 750-2 / -3) ..........9 8.4. Einpolige Phasenprüfung ......... 9 8.5. Durchgangsprüfung .......... 9 8.6. Drehfeldrichtung erkennen ......10 9 Wartung und Pflege ........... 10 9.1. -
Seite 3: Vor Der Verwendung Beachten
• Spannungsprüfung, Drehfeldrichtungserkennung, Einpolige Phasenprüfung und Durchgangsprüfung • nur Variante testo 750-2 und -3: Spannungsprüfung mit RCD/FI- Auslösungstest • Das Gerät darf nur in den spezifizierten Messbereichen und in Nieder- spannungsanlagen bis 690 V eingesetzt werden (Messbereich- kategorie CAT III 690) Für folgende Zwecke darf das Gerät nicht eingesetzt werden:... -
Seite 4: Technische Daten
Is < 3,5 mA bei 690V (Lasttasten nicht betätigt) Zuschaltbare Last (nur testo ca. 140 W bei 690 V (Lasttasten betätigt) 750-2 und -3) Zuschaltbare Prüflast (nur < 200mA (Lasttasten betätigt) testo 750-2 und -3) Betriebsdauer 30 s Erholungszeit 240 s Automatische Einschaltung > 10 V Messwertspeicher 10 …... -
Seite 5: Drehfeldrichtungserkennung
280 x 78 x 35 mm (H x B x T) Gewicht ca. 320 g Sicherheitsvorgaben EN 61243-3:2011, DIN VDE 0682-401:2011, EN 61326‑1:2013, DIN EN 61010‑1:2011 Zulassungen CE, TÜV GS, CSA Garantie Dauer: 2 Jahre Garantiebedingungen: siehe Internetseite www.testo.com/warranty... -
Seite 6: Übersicht

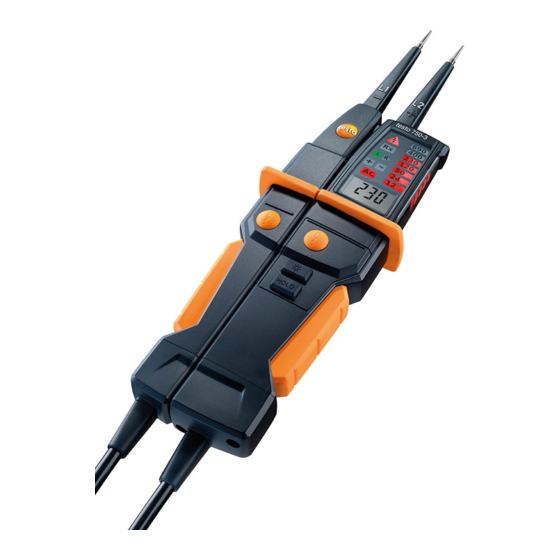

6 Übersicht 6 Übersicht 6.1. Anzeige- und Bedienelemente Abgebildete Produktvariante: testo 750-3 Prüfspitze - (L1) Prüfspitze + (L2) Messstellenbeleuchtung, weiße LED (nur testo 750-2 und -3) LED-Anzeige Anzeige Bedeutung Spannungsprüfung: Wechselspannung liegt an Spannungsprüfung: Gleichspannung liegt an Spannungsprüfung AC: Drehfeldrichtung links bzw. rechts Durchgangsprüfung: Durchgang erkannt... -
Seite 7: Symbolerklärung
Erfüllt zutreffende australische Vorgaben. Das Gerät erfüllt die WEEE-Richtlinie (2012/19/EU) 7 Gerät bedienen 7.1. Gerät einschalten > Die beiden Prüfspitzen verbinden oder eine beliebige Taste drücken. Das Gerät ist eingeschaltet. Bei testo 750-3 ist die LC-Anzeige eingeschaltet und zeigt ---. -
Seite 8: Messstellenbeleuchtung Ein- / Ausschalten (Nur Testo 750-2 / -3)
Funktionsprüfung durchführen > Prüfspitzen des Spannungsprüfers 4 Sekunden miteinander verbinden und dann wieder trennen. Alle LEDs müssen aufleuchten. In der LC-Anzeige (nur testo 750-3) leuchten alle Segmente. Prüfspitzenschutz / Prüfspitzenvergrößerung de- / montieren Der Prüfspitzenschutz und die Prüfspitzenvergrößerung können je nach Bedarf de- / montiert werden. -
Seite 9: Spannungsprüfung Mit Rcd/Fi-Auslösungstest (Nur Testo 750-2 / -3)
Spannungen unter ca. 10 V AC/DC können nicht festgehalten werden, in der LC-Anzeige wird angezeigt. 8.3. Spannungsprüfung mit RCD/FI- Auslösungstest (nur testo 750-2 / -3) Bei Spannungsprüfungen in Systemen mit RCD/FI-Fehlerstrom- schutzschalter können durch Zuschalten einer Last Fehlerstrom- schutzschalter mit 10 mA oder 30 mA Nennstrom geprüft werden: >... -
Seite 10: Drehfeldrichtung Erkennen
9 Wartung und Pflege 9.1. Batteriewechsel Die Batterien müssen gewechselt werden, wenn beim Verbinden der Prüfspitzen nicht aufleuchtet oder in der LC-Anzeige (nur testo 750-3) das Batteriesymbol leuchtet. Spannungsprüfer vollständig vom Messobjekt trennen. Die beiden Metallschrauben am Batteriefach mit einem Schraubendreher so weit lösen, bis sich der Batteriefachdeckel... -
Seite 11: Umwelt Schützen
Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. - Seite 12 0970 7500 de 01 V01.00...
