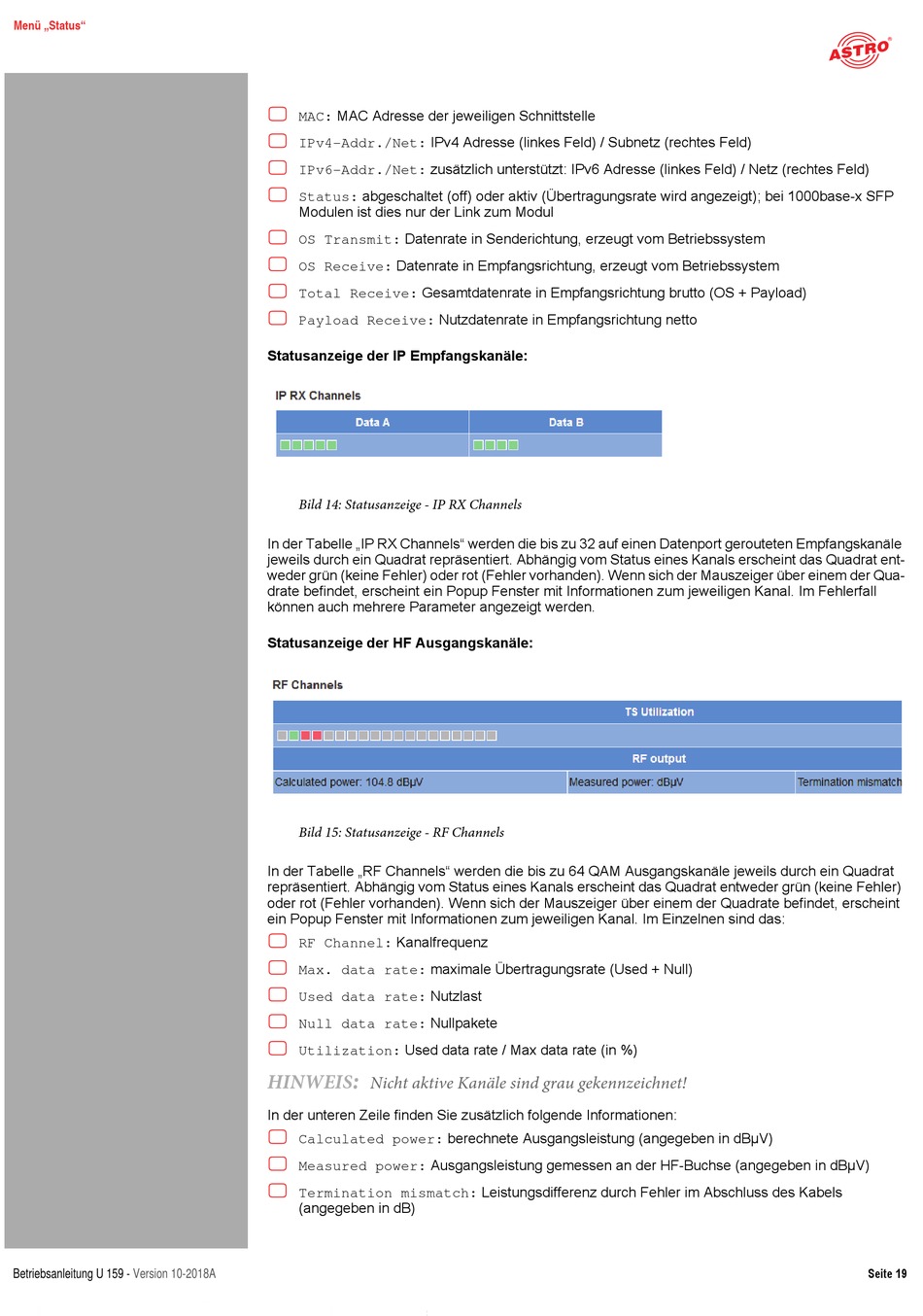

Menü „Status"
Betriebsanleitung U 159 - Version 10-2018A

MAC: MAC Adresse der jeweiligen Schnittstelle

IPv4-Addr./Net: IPv4 Adresse (linkes Feld) / Subnetz (rechtes Feld)

IPv6-Addr./Net: zusätzlich unterstützt: IPv6 Adresse (linkes Feld) / Netz (rechtes Feld)

Status: abgeschaltet (off) oder aktiv (Übertragungsrate wird angezeigt); bei 1000base-x SFP
Modulen ist dies nur der Link zum Modul

OS Transmit: Datenrate in Senderichtung, erzeugt vom Betriebssystem

OS Receive: Datenrate in Empfangsrichtung, erzeugt vom Betriebssystem

Total Receive: Gesamtdatenrate in Empfangsrichtung brutto (OS + Payload)

Payload Receive: Nutzdatenrate in Empfangsrichtung netto
Statusanzeige der IP Empfangskanäle:
Bild 14: Statusanzeige - IP RX Channels
In der Tabelle „IP RX Channels" werden die bis zu 32 auf einen Datenport gerouteten Empfangskanäle
jeweils durch ein Quadrat repräsentiert. Abhängig vom Status eines Kanals erscheint das Quadrat ent-
weder grün (keine Fehler) oder rot (Fehler vorhanden). Wenn sich der Mauszeiger über einem der Qua-
drate befindet, erscheint ein Popup Fenster mit Informationen zum jeweiligen Kanal. Im Fehlerfall
können auch mehrere Parameter angezeigt werden.
Statusanzeige der HF Ausgangskanäle:
Bild 15: Statusanzeige - RF Channels
In der Tabelle „RF Channels" werden die bis zu 64 QAM Ausgangskanäle jeweils durch ein Quadrat
repräsentiert. Abhängig vom Status eines Kanals erscheint das Quadrat entweder grün (keine Fehler)
oder rot (Fehler vorhanden). Wenn sich der Mauszeiger über einem der Quadrate befindet, erscheint
ein Popup Fenster mit Informationen zum jeweiligen Kanal. Im Einzelnen sind das:

RF Channel: Kanalfrequenz

Max. data rate: maximale Übertragungsrate (Used + Null)

Used data rate: Nutzlast

Null data rate: Nullpakete

Utilization: Used data rate / Max data rate (in %)
:
HINWEIS
Nicht aktive Kanäle sind grau gekennzeichnet!
In der unteren Zeile finden Sie zusätzlich folgende Informationen:

Calculated power: berechnete Ausgangsleistung (angegeben in dBµV)

Measured power: Ausgangsleistung gemessen an der HF-Buchse (angegeben in dBµV)

Termination mismatch: Leistungsdifferenz durch Fehler im Abschluss des Kabels
(angegeben in dB)
