ASTRO U 159 Betriebsanleitung Seite 10

[1, 2] Kreuzschlitzschrauben
[3] Kabel für Signalversorgung
[4] Kabel für Spannungsversorgung
Seite 10
Um die Backplane für den Einbau vorzubereiten, gehen Sie so vor:
Drehen Sie den Drehschalter in die für die vorgesehene Einbauposition erforderliche Stellung; so, wie
es in Bild 2 zu sehen ist.
:
HINWEIS
Ein nicht der Einbauposition entsprechend korrekt eingestellter Drehschalter
führt zu fehlerhaften Anzeigen an den LEDs an der Frontseite des U 100 Basisgeräts (vgl.
Abschnitt „Gerätebeschreibung")! Außerdem kann auf der Webbrowser-Bedienoberfläche die
korrekte Position nicht angezeigt werden.
Nun können Sie die Backplane in das Basisgerät einbauen. Dazu gehen Sie wie folgt vor:
1

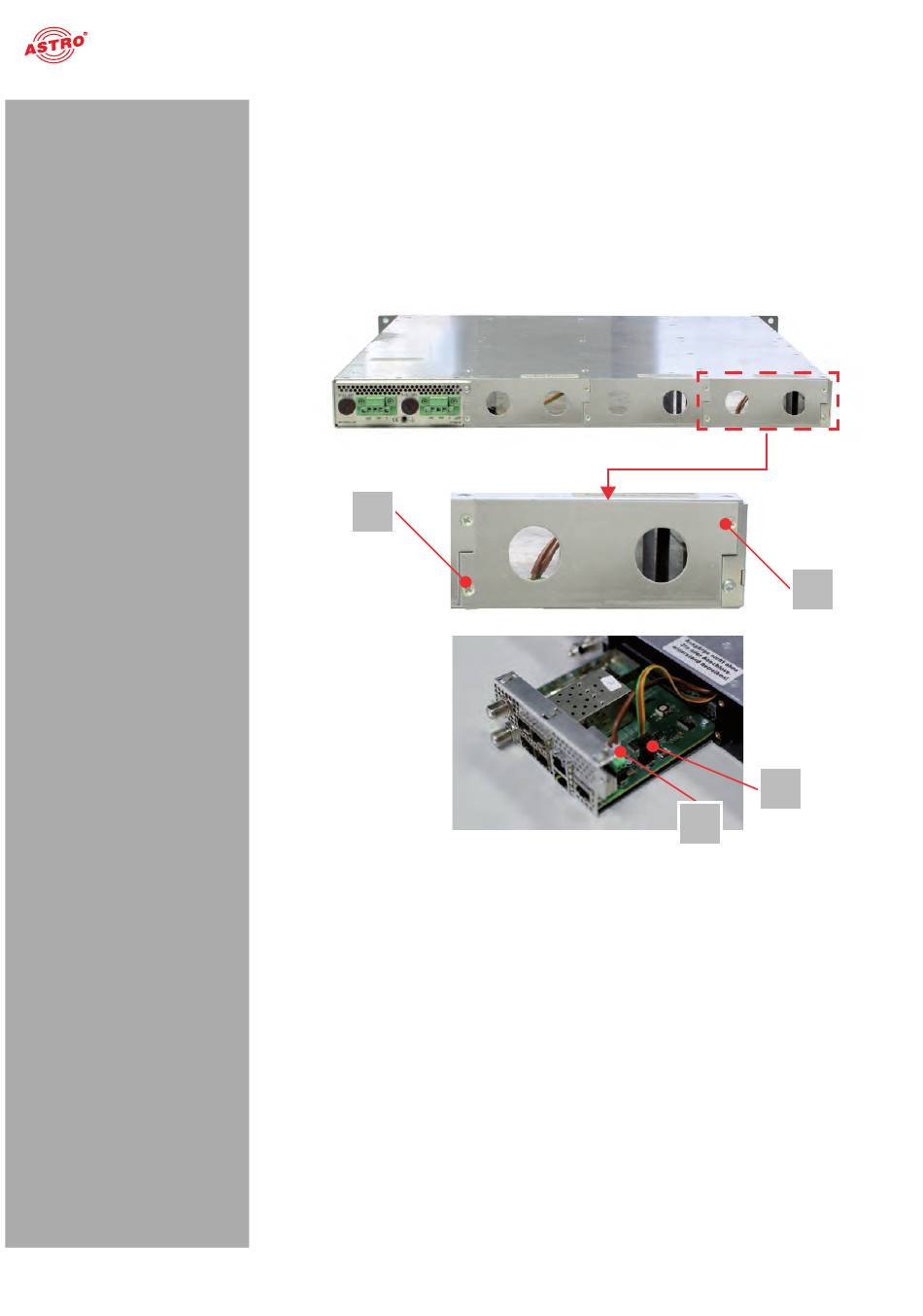

Bild 3: Backplane in das Basisgerät einbauen
Modul anschließen und montieren
2
3
4
Betriebsanleitung U 159 - Version 10-2018A
