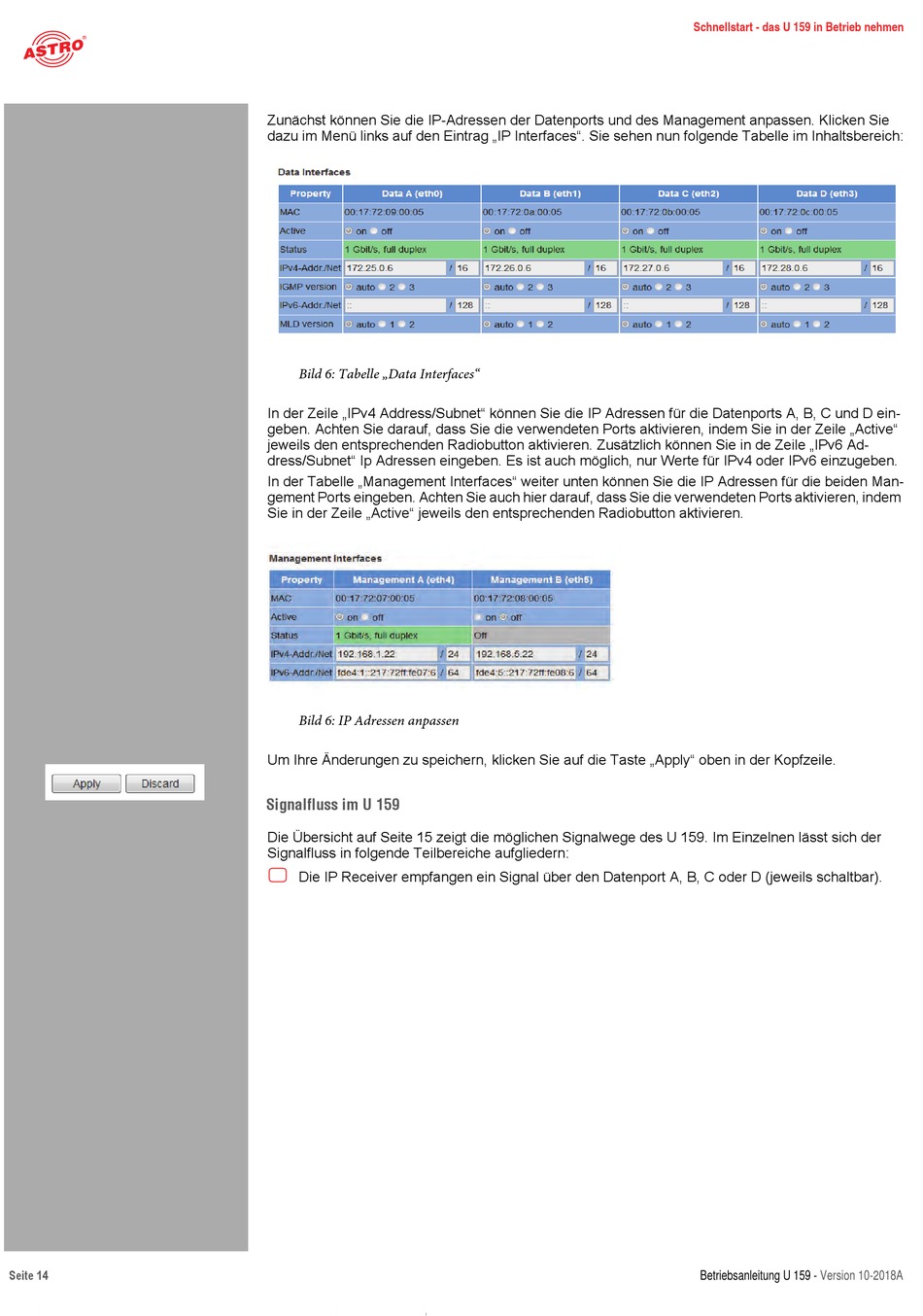

Seite 14
Zunächst können Sie die IP-Adressen der Datenports und des Management anpassen. Klicken Sie
dazu im Menü links auf den Eintrag „IP Interfaces". Sie sehen nun folgende Tabelle im Inhaltsbereich:
Bild 6: Tabelle „Data Interfaces"
In der Zeile „IPv4 Address/Subnet" können Sie die IP Adressen für die Datenports A, B, C und D ein-
geben. Achten Sie darauf, dass Sie die verwendeten Ports aktivieren, indem Sie in der Zeile „Active"
jeweils den entsprechenden Radiobutton aktivieren. Zusätzlich können Sie in de Zeile „IPv6 Ad-
dress/Subnet" Ip Adressen eingeben. Es ist auch möglich, nur Werte für IPv4 oder IPv6 einzugeben.
In der Tabelle „Management Interfaces" weiter unten können Sie die IP Adressen für die beiden Man-
gement Ports eingeben. Achten Sie auch hier darauf, dass Sie die verwendeten Ports aktivieren, indem
Sie in der Zeile „Active" jeweils den entsprechenden Radiobutton aktivieren.
Bild 6: IP Adressen anpassen
Um Ihre Änderungen zu speichern, klicken Sie auf die Taste „Apply" oben in der Kopfzeile.
Signalfluss im U 159
Die Übersicht auf Seite 15 zeigt die möglichen Signalwege des U 159. Im Einzelnen lässt sich der
Signalfluss in folgende Teilbereiche aufgliedern:
Die IP Receiver empfangen ein Signal über den Datenport A, B, C oder D (jeweils schaltbar).
Schnellstart - das U 159 in Betrieb nehmen
Betriebsanleitung U 159 -
Version 10-2018A
