Produktinformationen

Elektroarbeiten
Elektroarbeiten dürfen nur Fachleute für Elektroinstallationen ausfüh-
ren.
▶ Vor Elektroarbeiten:
– Netzspannung (allpolig) spannungsfrei schalten und gegen Wie-
dereinschalten sichern.
– Spannungsfreiheit feststellen.
▶ Anschlusspläne weiterer Anlagenteile ebenfalls beachten.
Explosive und leicht entflammbare Materialien
▶ Leicht entflammbare Materialien (Papier, Verdünnung, Farben usw.)
nicht in der Nähe des Gerätes verwenden oder lagern.
Übergabe an den Betreiber
Weisen Sie den Betreiber bei der Übergabe in die Bedienung und die Be-
triebsbedingungen der Heizungsanlage ein.
▶ Bedienung erklären – dabei besonders auf alle sicherheitsrelevanten
Handlungen eingehen.
▶ Darauf hinweisen, dass Umbau oder Instandsetzungen nur von ei-
nem zugelassenen Fachbetrieb ausgeführt werden dürfen.
▶ Installations- und Bedienungsanleitungen zur Aufbewahrung an den
Betreiber übergeben.
2 Produktinformationen
Die Installations- und Wartungsanleitung richtet sich an den Fachleute,
der - aufgrund seiner fachlichen Ausbildung und Erfahrung - Kenntnisse
im Umgang mit Heizungsanlagen sowie Gasinstallationen hat.
2.1

Dokumentation

Diese Installationsanleitung enthält wichtige Informationen zur sicheren
und fachgerechten Montage, Inbetriebnahme und Wartung des Geräts.
2.2 EG-Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen Richtlinien sowie den ergänzenden nationalen Anforde-
rungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewie-
sen.
Die Konformitätserklärung kann beim Hersteller angefordert werden.
Die Adressangaben befinden sich auf der Rückseite dieses Dokuments.
Es erfüllt die Anforderungen an Geräte im Sinne der Energieeinsparver-
ordnung.
Nach § 7, Absatz 2.1 der Verordnungen zur Neufassung der Ersten und
Änderung der Vierten Verordnung zur Durchführung des Bundes-Immis-
sionsschutzgesetzes liegt der unter Prüfbedingungen nach DIN 4702,
Teil 8, Ausgabe März 1990, ermittelte Stickoxydgehalt im Abgas unter
80 mg/kWh.
Das Gerät ist nach EN 677 geprüft.
2.3 Gerätetypen
Dieses Dokument bezieht sich auf die nachstehenden Gerätetypen:
Gerätetyp
Logamax plus GB192-15 iW H V2
Logamax plus GB192-15 i H V2
Logamax plus GB192-25 iW H
Logamax plus GB192-25 i H
Logamax plus GB192-35 iW H
Logamax plus GB192-45 iW H
Tab. 2 Typenübersicht
Die Bezeichnung des Geräts setzt sich aus folgenden Teilen zusammen:
• Logamax plus GB192 i: Typnamen
• 15, 25, 35 oder 45: Wärmeleistung in kW
• W: Gerätefarbe weiß
• H: normal, nur Heizen
4
Land Artikelnummer
CH 7736701388
CH 7736701387
CH 7736700526
CH 7736700606
CH 7736700527
CH 7736700529
2.4

Typschild

Das Typschild enthält Leistungsangaben, Zulassungsdaten und die
Seriennummer des Produkts. Die Position des Typschilds finden Sie in
der Produktübersicht.
Zulassungsdaten
Prod.-ID-Nr. CE0085 CQ0240
Land: Gerätekategorie (Gasart):
Schweiz CH II
2H 3P
Installationstyp B , B
23p
C
63(x)
Tab. 3 Zulassungsdaten
2.5

Lieferumfang

2.5.1

Logamax plus GB192-15/25/35/45 i

1
10
9
8

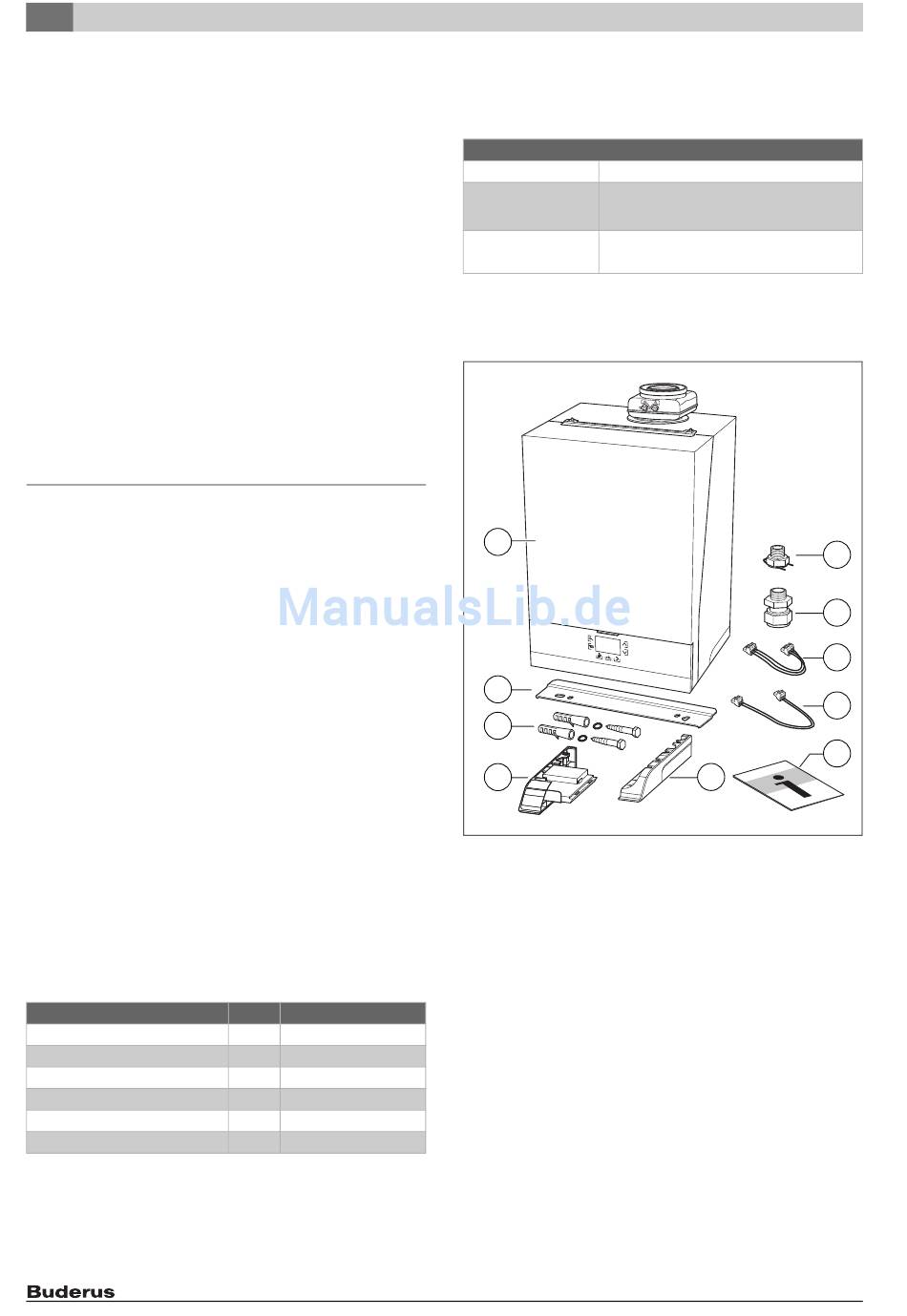

Bild 1 Lieferumfang
[1] Logamax plus GB192-15/25/35/45 i
[2] Schnellanschluss Klick auf G ¾ " VS/RS (2 × )
[3] Klemmringverschraubung Ø28 mm auf G 1" (2 × ), (bei 15, 25
und 35 kW-Geräten)
[4] 230 V-Kabel EMS Modul
[5] Kabel EMS Modul
[6] Technische Dokumentation
[7] Seitenblende rechts
[8] Seitenblende links (bei 15 und 25 kW-Geräten mit Kommunikati-
onsmodul)
[9] Schraube, Scheibe und Dübel für Wandhalter (2 × )
[10] Aufhängeschiene
Logamax plus GB192 i – 6720818603 (2016/10)
, C , C , C , C
33 13(x) 33(x) 43(x) 53(x)
, C , C
83(x) 93(x)
7
6720813046-1.3TD
,
2
3
4
5
6
