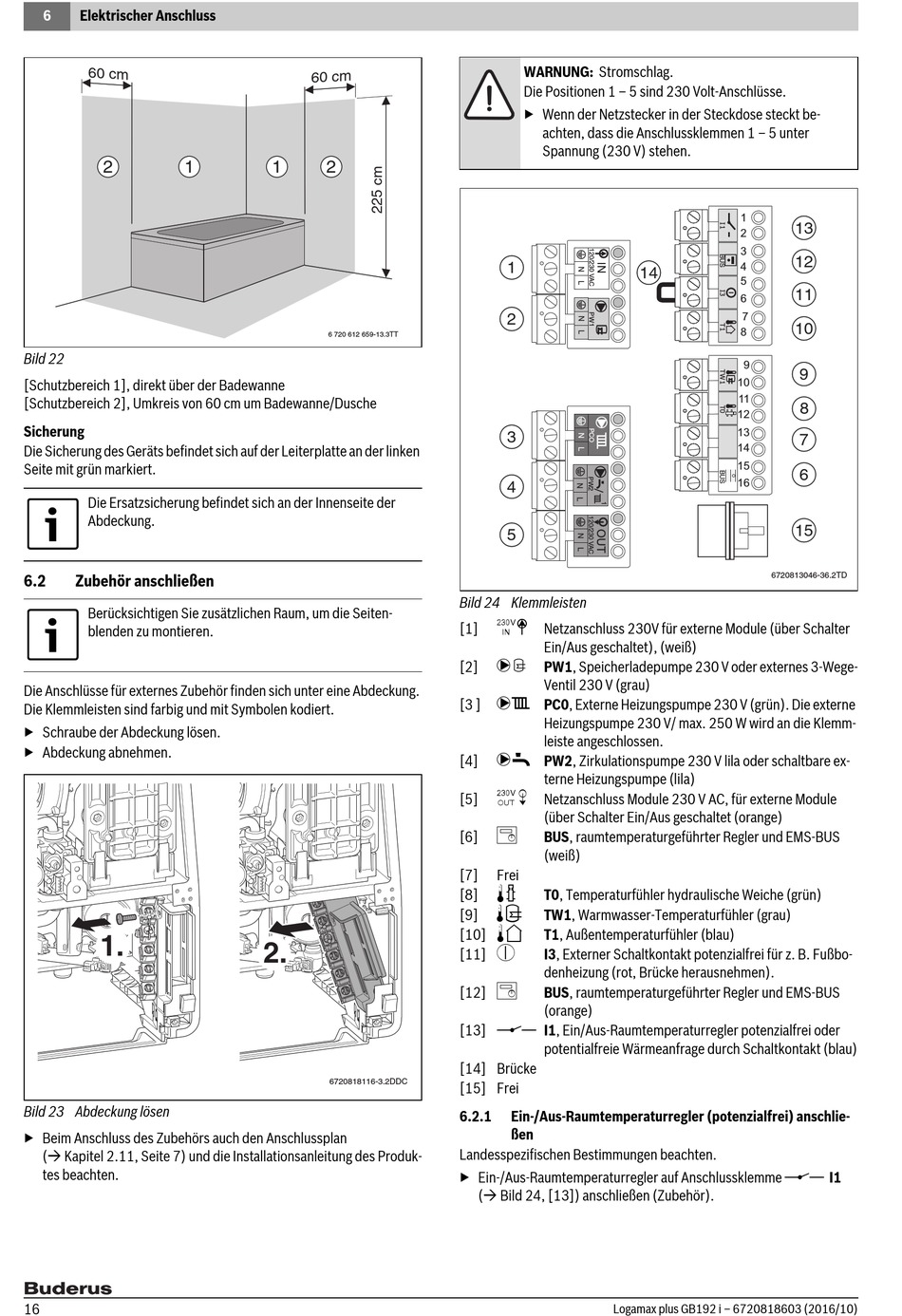

6 Elektrischer Anschluss
6 0 c m
2 1
Bild 22
[Schutzbereich 1], direkt über der Badewanne
[Schutzbereich 2], Umkreis von 60 cm um Badewanne/Dusche
Sicherung
Die Sicherung des Geräts befindet sich auf der Leiterplatte an der linken
Seite mit grün markiert.
Die Ersatzsicherung befindet sich an der Innenseite der
Abdeckung.
6.2 Zubehör anschließen
Berücksichtigen Sie zusätzlichen Raum, um die Seiten-
blenden zu montieren.
Die Anschlüsse für externes Zubehör finden sich unter eine Abdeckung.
Die Klemmleisten sind farbig und mit Symbolen kodiert.
▶ Schraube der Abdeckung lösen.
▶ Abdeckung abnehmen.
1.
Bild 23 Abdeckung lösen
▶ Beim Anschluss des Zubehörs auch den Anschlussplan
( Kapitel 2.11, Seite 7) und die Installationsanleitung des Produk-
tes beachten.
16
6 0 c m
1 2
6 720 612 659-13.3TT
2.
6720818116-3.2DDC
WARNUNG: Stromschlag.
Die Positionen 1 – 5 sind 230 Volt-Anschlüsse.
▶ Wenn der Netzstecker in der Steckdose steckt be-
achten, dass die Anschlussklemmen 1 – 5 unter
Spannung (230 V) stehen.
1
2
3
4
5
Bild 24 Klemmleisten
>
[1] Netzanschluss 230V für externe Module (über Schalter
Ein/Aus geschaltet), (weiß)
:
[2] PW1, Speicherladepumpe 230 V oder externes 3-Wege-
Ventil 230 V (grau)
<
[3 ] PC0, Externe Heizungspumpe 230 V (grün). Die externe
Heizungspumpe 230 V/ max. 250 W wird an die Klemm-
leiste angeschlossen.
;
[4] PW2, Zirkulationspumpe 230 V lila oder schaltbare ex-
terne Heizungspumpe (lila)
=
[5] Netzanschluss Module 230 V AC, für externe Module
(über Schalter Ein/Aus geschaltet (orange)
?
[6] BUS, raumtemperaturgeführter Regler und EMS-BUS
(weiß)
[7] Frei
9
[8] T0, Temperaturfühler hydraulische Weiche (grün)
8
[9] TW1, Warmwasser-Temperaturfühler (grau)
7
[10] T1, Außentemperaturfühler (blau)
6
[11] I3, Externer Schaltkontakt potenzialfrei für z. B. Fußbo-
denheizung (rot, Brücke herausnehmen).
?
[12] BUS, raumtemperaturgeführter Regler und EMS-BUS
(orange)
[13] 4 I1, Ein/Aus-Raumtemperaturregler potenzialfrei oder
potentialfreie Wärmeanfrage durch Schaltkontakt (blau)
[14] Brücke
[15] Frei
6.2.1 Ein-/Aus-Raumtemperaturregler (potenzialfrei) anschlie-
ßen
Landesspezifischen Bestimmungen beachten.
▶ Ein-/Aus-Raumtemperaturregler auf Anschlussklemme 4 I1
( Bild 24, [13]) anschließen (Zubehör).
Logamax plus GB192 i – 6720818603 (2016/10)
1
13
2
3
12
4
14
5
11
6
7
10
8
9
9
10
11
8
12
13
7
14
15
6
16
15
6720813046-36.2TD
