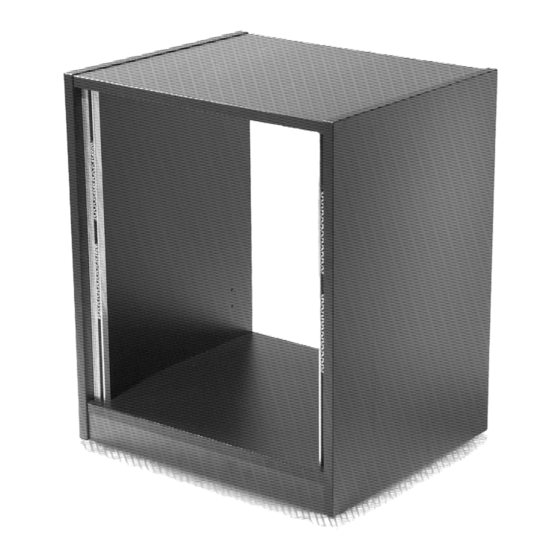

- Seite 1 Thon Studio Rack 10U, 12U, 14U, 16U, 18U, 20U 50 studiorack aufbauanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 29.04.2016, ID: 372110, 372118, 372123, 372126, 372155, ... (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Montage............................................... 7 Technische Daten.......................................... 16 Umweltschutz..........................................19 Thon Studio Rack 10U, 12U, 14U, 16U, 18U, 20U 50... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Produkt lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt mit dem Produkt spielen. -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Überprüfen Sie vor dem Aufbau Ihres Racks die Vollständigkeit der Lieferung anhand der folgenden Liste. Thon Studio Rack 2 × Seitenteil, melaminbeschichtete 19-mm-Möbelplatte 1 × Bodenplatte, melaminbeschichtete 19-mm-Möbelplatte 1 × Deckplatte, melaminbeschichtete 19-mm-Möbelplatte 2 × Möbelsockel, melaminbeschichtete 19-mm-Möbelplatte 24 ×... - Seite 6 Lieferumfang Option Rollensatz 4 × 50-mm-Rollen 16 × Senkkopfschraube 1 × Montageanleitung Option Rackschienensatz für rückseitigen Einbau 2 × Metall-Rackschiene, stufenlos, bestückt mit Muttern und Gummikeder 1 × Satz Schrauben 1 × Satz Befestigungsschrauben M6 × 12 mit passenden Unterlegscheiben 1 ×...
-
Seite 7: Montage
Montage Montage Legen Sie zur Montage alle Komponenten auf einer geeigneten Montagefläche ab. Benutzen Sie eine weiche Unterlage, um Beschä‐ digungen an den Oberflächen zu vermeiden. Übersicht Die folgende Abbildung zeigt eine Übersicht über die Positionierung der einzelnen Bauteile. Seitenteile Bodenplatte Sockel Deckplatte... - Seite 8 Montage Vorbereitung der Bauteile Setzen Sie die Verbindergehäuse und die Verbindungsbolzen in die dafür vorgesehenen Sackbohrungen in der Bodenplatte (4 × Verbindungsbolzen, 6 × Verbindergehäuse), der Deckplatte (6 × Verbindergehäuse) und in den Sockeln (jeweils 2 × Verbin‐ dergehäuse). Bodenplatte Sockel Deckplatte Verbindergehäuse...
- Seite 9 Montage Drücken Sie jeweils acht Verbindungsbolzen in die dafür vorgesehenen Sackbohrungen beider Seitenteile. Seitenteile Verbindungsbolzen Sockel montieren Bodenplatte Sockel Setzen Sie die beiden Sockel auf jeweils zwei Verbindungsbolzen der Bodenplatte. Achten Sie darauf, dass die Verbinderge‐ häuse so positioniert sind, dass die Verbindungsbolzen eingeführt werden können. Drehen Sie die Verbindergehäuse im Uhrzeigersinn, um die Verbindung mit den eingesetzten Bolzen zu verriegeln.
- Seite 10 Montage Seitenteile und Deckplatte montieren Seitenteile Bodenplatte Deckplatte Positionieren Sie alle Verbindergehäuse so, dass die jeweiligen Verbindungsbolzen vollständig in die Bohrungen versenkt werden können. Verschrauben Sie zunächst die Bodenplatte mit dem liegenden Seitenteil. Drehen Sie die Verbindergehäuse im Uhrzeiger‐ sinn, um die Verbindung mit dem eingesetzten Bolzen zu verriegeln. Setzen Sie die Deckplatte auf die Verbindungsbolzen des liegenden Seitenteils.
- Seite 11 Montage Rackschienen montieren Verschrauben Sie die Rackschienen mit Hilfe der 24 mitgelieferten Holzschrauben innenseitig parallel zur Vorderkante im Rack. Die Montageposition der mitgelieferten frontseitigen und der optionalen Rackschienen für den rückseitigen Einbau ist hierbei abhängig von der benötigten Einbautiefe. Einbautiefe ohne Tür: 0 … 55 mm. Einbautiefe mit Tür: mind.
- Seite 12 Montage Montage der optional erhältlichen Türen Die Schlösser der abschließbaren Türen sind vormontiert. Prüfen Sie den festen Sitz und ziehen Sie, falls erforderlich, die Befesti‐ gungsmuttern der Schlösser vor dem Einbau der Türen nach. Für die Montage der optional erhältlichen Glastür ist zwischen den frontseitigen Außenkanten und den Rackschienen ein Min‐ destabstand von 75 mm vorzusehen (siehe Abbildung).
- Seite 13 Montage Für die Montage der optional erhältlichen Möbeltür ist zwischen den rückseitigen Außenkanten und den zusätzlichen Rack‐ schienen ein Mindestabstand von 75 mm vorzusehen (siehe Abbildung). Die rückseitige Möbeltür lässt zwischen Gehäusedecke und Gehäuseboden ausreichend Platz für die Durchführung von Kabeln. Schließblech Möbeltür Systemschraube...
- Seite 14 Montage Montage der optional erhältlichen Lenkrollen Stellen Sie das Rack für die Montage der Lenkrollen kopfüber ab. Verschrauben Sie die vier Lenkrollen mit jeweils vier Schrauben auf der Unterseite des Racks. Rollen Senkkopfschrauben studiorack...
- Seite 15 Montage Rack mit montierter Glastür Rack mit montierter Möbeltür Thon Studio Rack 10U, 12U, 14U, 16U, 18U, 20U 50...
-
Seite 16: Technische Daten
Technische Daten Technische Daten Thon Studio Rack 10U 50 Thon Studio Rack 10U 50 BK, graphit Artikelnummer 372363 Thon Studio Rack 10U 50 WH, weiß Artikelnummer 375266 Höheneinheiten Einbautiefe max. 495 mm Abmessungen (B × H × T) 540 mm × 545 mm × 500 mm Gewicht ca. - Seite 17 Technische Daten Thon Studio Rack 14U 50 Thon Studio Rack 14U 50 BK, graphit Artikelnummer 372118 Thon Studio Rack 14U 50 WH, weiß Artikelnummer 375285 Höheneinheiten Einbautiefe max. 495 mm Abmessungen (B × H × T) 540 mm × 725 mm × 500 mm Gewicht ca.
- Seite 18 Technische Daten Thon Studio Rack 18U 50 Thon Studio Rack 18U 50 BK, graphit Artikelnummer 372126 Thon Studio Rack 18U 50 WH, weiß Artikelnummer 375291 Höheneinheiten Einbautiefe max. 495 mm Abmessungen (B × H × T) 540 mm × 905 mm × 500 mm Gewicht ca.
-
Seite 19: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung. - Seite 20 Notizen studiorack...
- Seite 21 Notizen Thon Studio Rack 10U, 12U, 14U, 16U, 18U, 20U 50...
- Seite 22 Notizen studiorack...
