5.2.3 Einstellen der Variooptik

Die Variooptik wird wie folgt eingestellt:
1. Schalten Sie ggf. das Pilotlicht ein.
2. Lösen Sie die Ringmutter durch Drehen gegen den Uhrzeigersinn.
3. Bewegen Sie die Variooptik vor bzw. zurück, um das Pyrometer auf den benötigten Messabstand einzu-
stellen.
Hinweis: Die Größe des Pilotlichtes ist mit der Größe des Messfeldes identisch. Das Messfeld darf bei
der eingestellten Entfernung nicht größer sein als das Messobjekt!
4. Arretieren Sie nach dem Einstellen des Messabstandes die Ringmutter durch Drehen im Uhrzeigersinn.
Die Variooptik ist damit auf den benötigten Messabstand eingestellt.
Tubus
a
D in mm 450
b
M in mm 2,5
a
Messentfernung von Vorderkante Optik
b
Messfelddurchmesser
Pyroskop 840
Ringmutter

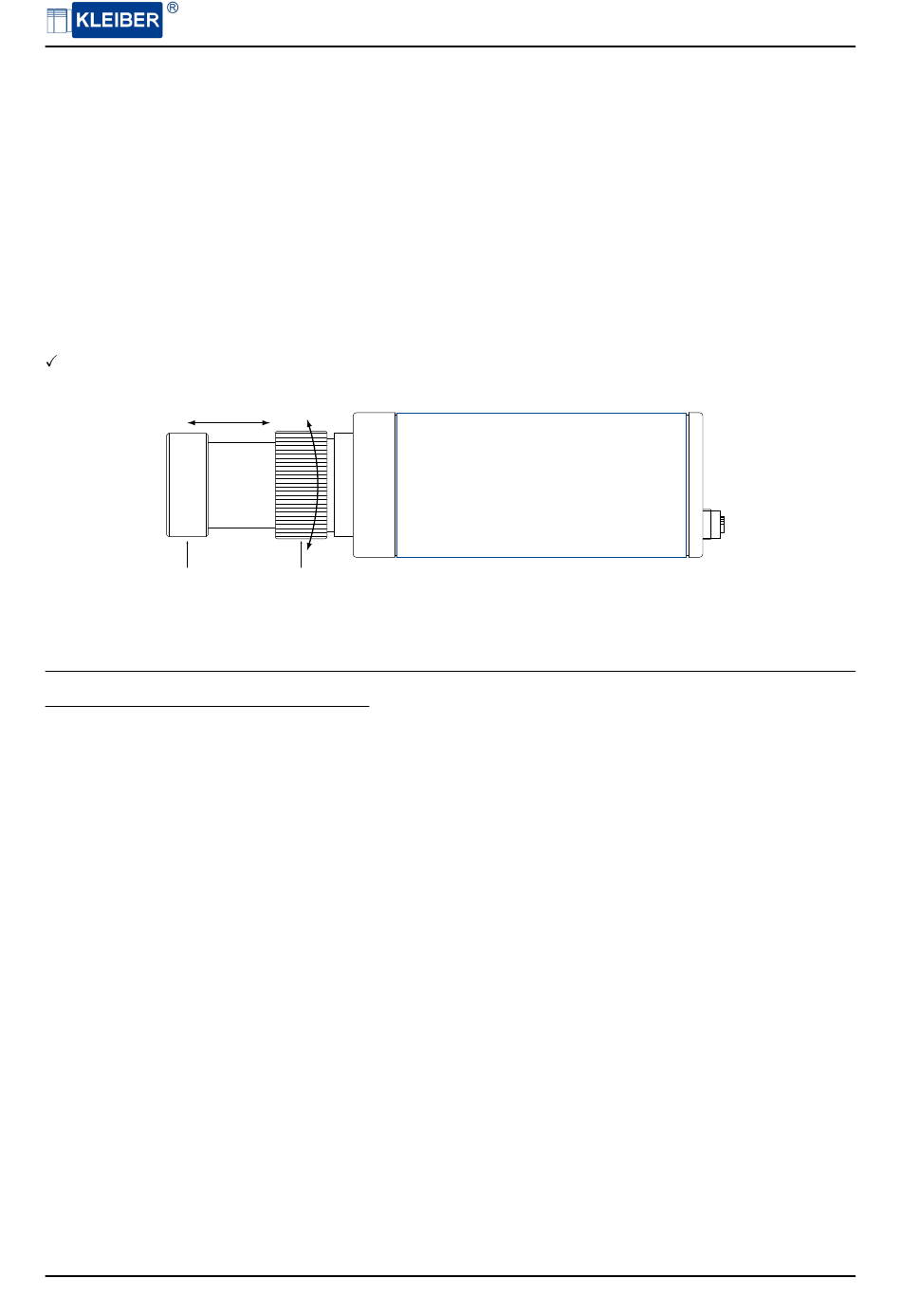

Abbildung 7: Variooptik einstellen
600 800 1.000 1.200
4,0 6,0 8,0 10,5
1.400 1.600 1.800
11,5 13,0 14,0
5 Technische Beschreibung
2.000 2.500 3.000
15,0 20,0 28,0
