Allgemeine Montagehinweise

Aufstellung in einem frostfreien Raum so, dass eine
allseitige Besichtigung möglich ist, das Gasfüllventil
sowie die wasserseitige Absperrung und Entleerung
zugänglich und das Typenschild erkennbar bleibt.
Spannungsfreier (momentenfreier), schwingungs-
freier Einbau des Refix erforderlich, keine zusätzli-
chen Belastungen durch Rohrleitungen oder Apparate
zulässig.
Bauseitige Anbauten
Druckschalter, Sicherheitsventil usw. dürfen nicht dau-
erhaft auf die Membranaufhängung (S.6) montiert
werden. Diese Armaturen können z.B. in der Leitung
zwischen Refix und System montiert werden.
Wandhalterung für Refix 8 – 33 l erforderlich (für Refix
8 – 25 l als Zubehör lieferbar).
Gesicherte Absperrung und Entleerung für War-
tungs arbeiten bei DT mit Flowjet Rp 1¼ inklusive, bei
allen anderen Typen bauseits. Bei Refix DD ist Flowjet
Rp ¾ als Zubehör lieferbar.
Einbaulage
2 – 33 l waagerecht oder senkrecht,
waagerechte Montage mit spezieller
Konsole, senkrechte Montage mit
Konsole und Spannband
(33 l mit Befestigungslaschen)
ab 50 l senkrecht auf vorhandenen Füßen stehend
HW waagerecht

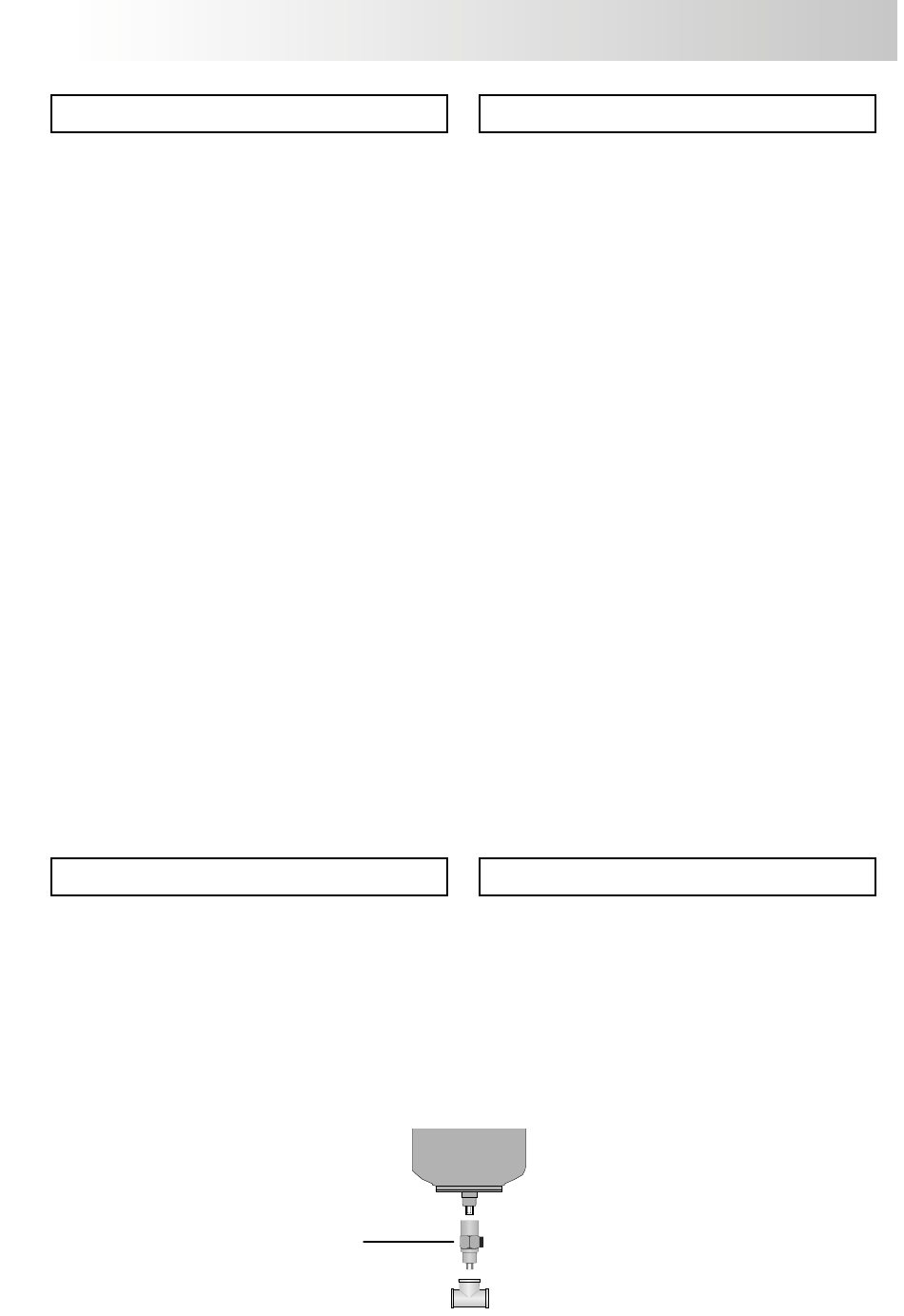

Montage Refix DD
Refix DD sind durchströmt. Zur fachgerechten
Montage empfehlen wir die Kombination mit unse-
rer Flowjet Durchströmungsarmatur mit gesicherter
Absperrung und Entleerung (→ extra Montage an-
leitung Flowjet).
Refix DD 8 – 33 l sind mit einem High-Flow-Durch-
strömungs stern ausgerüstet, der die ausreichen-
de Durchströmung garantiert. Das beiliegende
T-Stück Rp ¾ wird, entweder direkt oder in Kom-
bination mit unserem Flowjet, so eingedichtet, dass
der Durchströmungsstern bzw. die Lanze des Flowjet
in die Strömung hineinragt. Das T-Stück G ¾ ist
ausreichend bis zu einem Volumendurchsatz
von 2,5 m³/h.
Všeobecné montážne pokyny
Inštalácia v nezamŕzajúcom priestore tak, aby bola
možná obhliadka zo všetkých strán, boli prístupné
plynový plniaci ventil ako aj uzáver na strane vody
a vyprázdnenie a typový štítok zostal rozpoznateľný.
Beznapäťová (bezmomentová), bezkmitová mon-
táž Refixu potrebná, neprípustné žiadne prídavné
zaťaženia vplyvom potrubí alebo aparátov.
Nadstavby na strane konštrukcie
Tlakový spínač, poistný ventil atď. sa nesmú trvalo
namontovať na záves membrány (S.6). Tieto armatúry
sa môžu namontovať napr. do potrubia medzi Refix
a systémom.
Nástenný držiak pre Refix 8 – 33 l potrebný (pre Refix
8 – 25 l dodateľný ako príslušenstvo).
Zabezpečený uzáver a vyprázdnenie pre údržbárske
práce pri DT s Flowjet Rp 1¼ vrátane, pri všetkých
iných typoch na strane konštrukcie. Pri Refix DD je
Flowjet Rp ¾ dodateľný ako príslušenstvo.
Montážna poloha
2 – 33 l
od 50 l
HW
Montáž Refix DD
Refix DD sú pretekané. K odbornej montáži doporuču-
jeme kombináciu s našou Flowjet prietokovou armatú-
rou so zabezpečeným uzáverom a vyprázdnením (→
extra montážny návod Flowjet).
Refix DD 8 – 33 l sú vybavené s High-Flow prietokovou
hviezdou, ktorá garantuje dostatočný prietok. Priložený
T-kus Rp ¾ sa,buď priamo alebo v kombinácii s našim
Flowjet, utesní tak, aby prietoková hviezda príp. oštep
Flowjetu vnikal do prúdenia. T-kus G ¾ je dostatočný
až po objemový priechod 2,5 m³/h.
Flowjet Rp ¾
optional
voliteľne
vodorovne alebo kolmo,
vodorovná montáž so špeciálnou
konzolou, kolmá montáž s konzolou
a napínacím pásom
(33 l s upevňovacími lamelami)
kolmo stojaci na existujúcich nožičkách
vodorovne
Refix
