Montage in Wassererwärmungsanlagen
Montáž v zariadeniach na ohrev vody
Druckminderer : Zur Sicherung eines konstanten
Anfangsdruckes p a im Refix ist nach dem Wasser-
zähler ein Druckminderer einzubauen.
Sicherheitsventil
: Der Ansprechdruck darf nicht
über dem zulässigen Betriebsüberdruck des Refix
liegen. Refix ist in der Regel unmittelbar am Kalt-
wasser eintritt ohne Absperrung zum Wasser er wärmer
zu installieren.
Wird bei Refix DD mit Flowjet, DT5, DT, das Sicher-
heits ventil in Strömungsrichtung gesehen vor der
Durch strömungs armatur eingebaut, dann sind folgen-
de Bedingungen einzuhalten:
Refix DD mit T-Stück Rp ¾:
max. 200 l Wassererwärmer
Refix DT5, DT mit Durchströmungsarmatur Rp 1¼:
max. 5.000 l Wassererwärmer
Einbau des Refix stets am Kaltwasserzulauf zum
Wasser erwärmer, nicht an warm wasser führenden
Rohrleitungen.
Redukčný ventil : K zabezpečeniu konštantného
počiatočného tlaku p a v Refix je potrebné namontovať
po vodomere redukčný ventil.
Poistný ventil : Reakčný tlak nesmie ležať nad
prípustným prevádzkovým navýšeným tlakom Refix.
Refix je potrebné spravidla inštalovať bezprostredne
na vstupe studenej vody bez uzáveru k ohrievaču
vody.
Ak sa pri Refix DD s Flowjet, DT5, DT namontuje
poistný ventil videné v smere prietoku pred prietoko-
vou armatúrou, potom je potrebné dodržiavať nasle-
dujúce podmienky:
Refix DD s T-kusom Rp ¾:
max. 200 l ohrievač vody
Refix DT5, DT s prietokovou armatúrou Rp 1¼:
max. 5.000 l ohrievač vody
Montáž Refix neustále na prívode studenej vody k
ohrievaču vody, nie na potrubiach vedúcich teplú vodu.

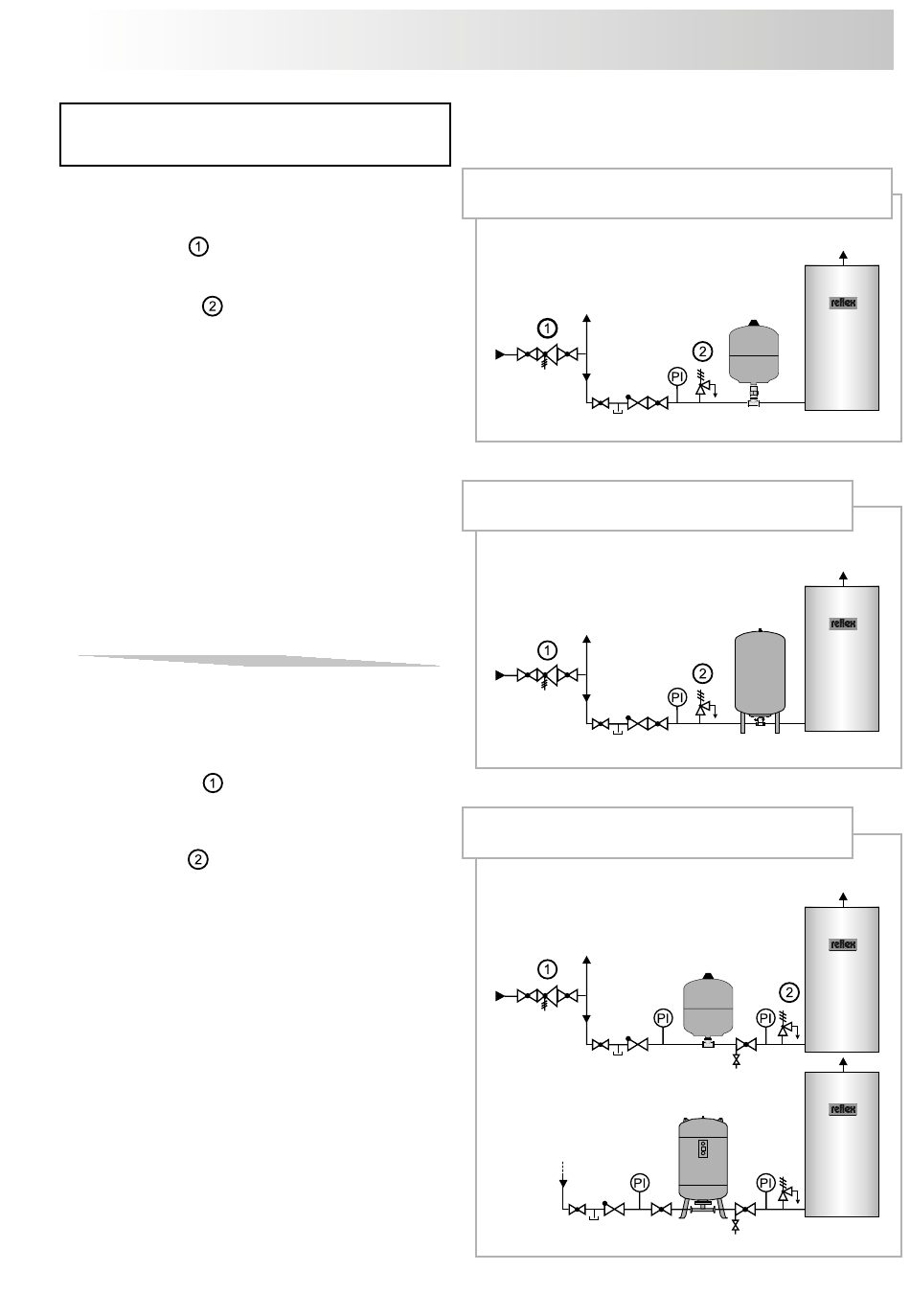

Refix DD mit Flowjet
Refix DD s Flowjet
Verbraucher
Spotrebič
KW
p
a
Refix DT5, DT mit Flowjet Rp 1¼
Refix DT5, DT s Flowjet Rp 1¼
Verbraucher
Spotrebič
KW
p
a
Refix DD oder DT5, DT
Refix DD alebo DT5, DT
Verbraucher
Spotrebič
KW
p
a
Refix DD 8 – 33 l
ohne / bez Flowjet
Refix DT5, DT
Refix
WW
p
0
Refix DD 8 – 33 l
mit / s Flowjet
WW
Refix DT5, DT 60 – 500 l
mit / s Flowjet Rp 1¼
WW
p
0
80 – 3000 l
