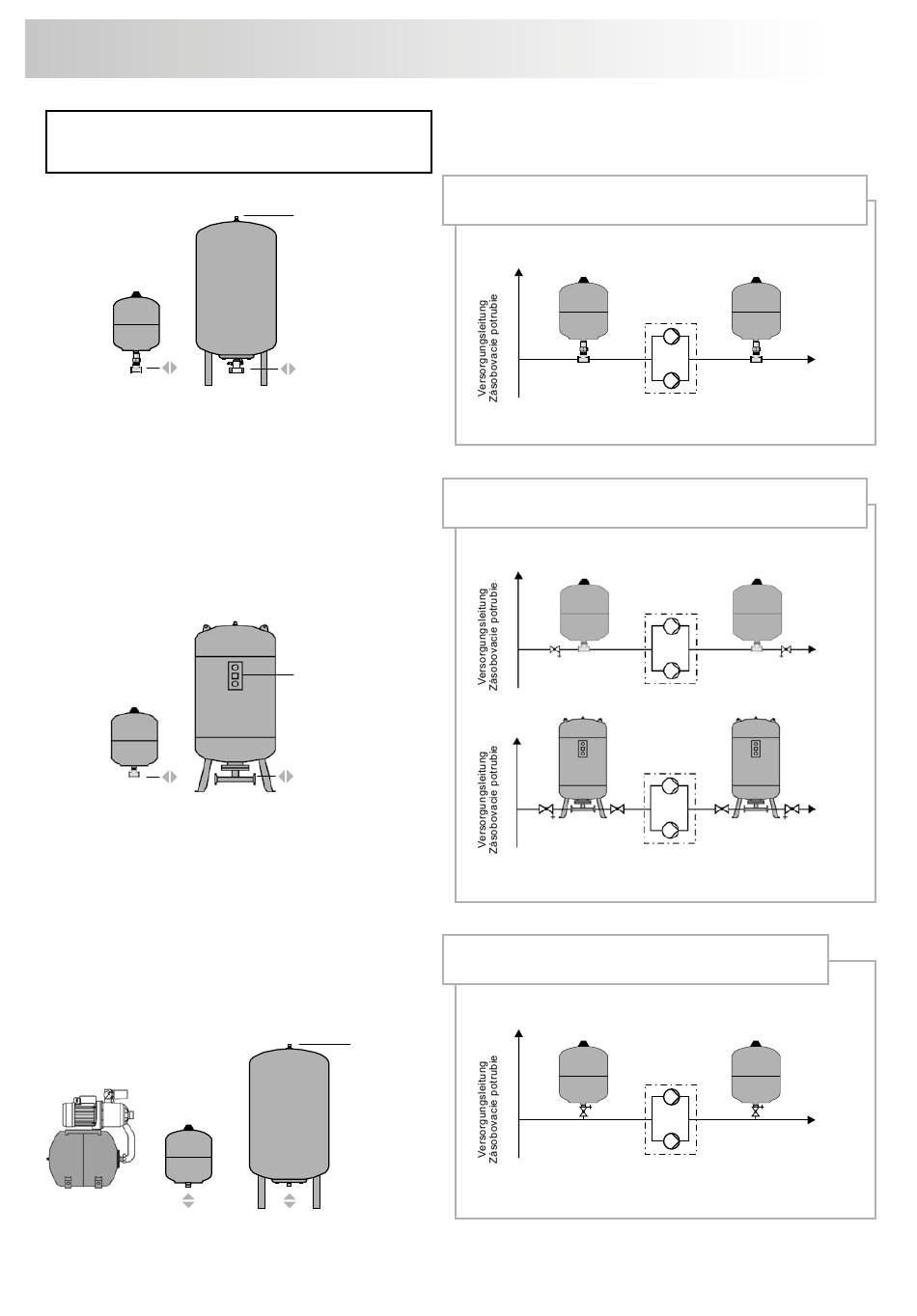

Montage in Druckerhöhungsanlagen
Montáž v zariadeniach na zvýšenie tlaku
Der Einsatz kann auf der Vordruckseite, der Nach-
druck seite oder beidseitig der Druckerhöhungsanlage
erforderlich werden. Bei Einsatz auf der Vordruckseite
besteht die Notwendigkeit, die Schaltung und die
Größenbestimmung mit dem zuständigen Wasser-
versorgungs unternehmen abzustimmen.
Beachten Sie bitte den begrenzten Volumen durch satz
in Abhängigkeit von der Anschluss nenn weite (→ S. 4).
Použitie môže byť potrebné na strane predtlaku,
strane dodatočného tlaku alebo obojstranne na zaria-
dení pre zvýšenie tlaku. Pri použití na strane predtlaku
existuje nevyhnutnosť, zapojenie a určenie veľkosti
odsúhlasiť s kompetentným vodárenským podnikom.
Všimnite si prosím obmedzený objemový prietok v
závislosti od menovitej veľkosti prípojky (→ S. 4).
Refix HW
Refix DD mit Flowjet und DT5, DT
Refix DD s Flowjet a DT5, DT
Gasfüllventil
Plynový plniaci ventil
Wasseranschluss,
Durchströmungs-
richtung beidseitig
Prípojka vody, smer
prietoku obojstranný
Refix DD oder DT5, DT
Refix DD alebo DT5, DT
Gasfüllventil
Plynový plniaci ventil
Wasseranschluss,
Durchströmungs-
richtung beidseitig
Prípojka vody, smer
prietoku obojstranný
Refix DE oder DC
Refix DE alebo DC
Gasfüllventil
Plynový plniaci
ventil
Wasseranschluss
Prípojka vody
(Installation nicht zugelassen im
Geltungsbereich der DIN 1988)
(Inštalácia neprípustná v rozsahu
platnosti DIN 1988)
p
0
p
E
p
Druckerhöhungsanlage
minV
Zariadenie na zvýšenie tlaku
p
a
p
0
p
E
p
minV
p
a
p
E
p
Druckerhöhungsanlage
minV
Zariadenie na zvýšenie tlaku
p
a
p
0
p
E
p
Druckerhöhungsanlage
minV
Zariadenie na zvýšenie tlaku
p
a
6
p
0
Refix DD
8 – 33 l
mit / s
Flowjet
p
0
Refix DD
8 – 33 l
Refix DT5, DT
80 – 3000 l
p
0
Refix DE
2 – 5000 l
