Reflex Refix Montage-, Betriebs- Und Wartungsanleitung Seite 4

Refix

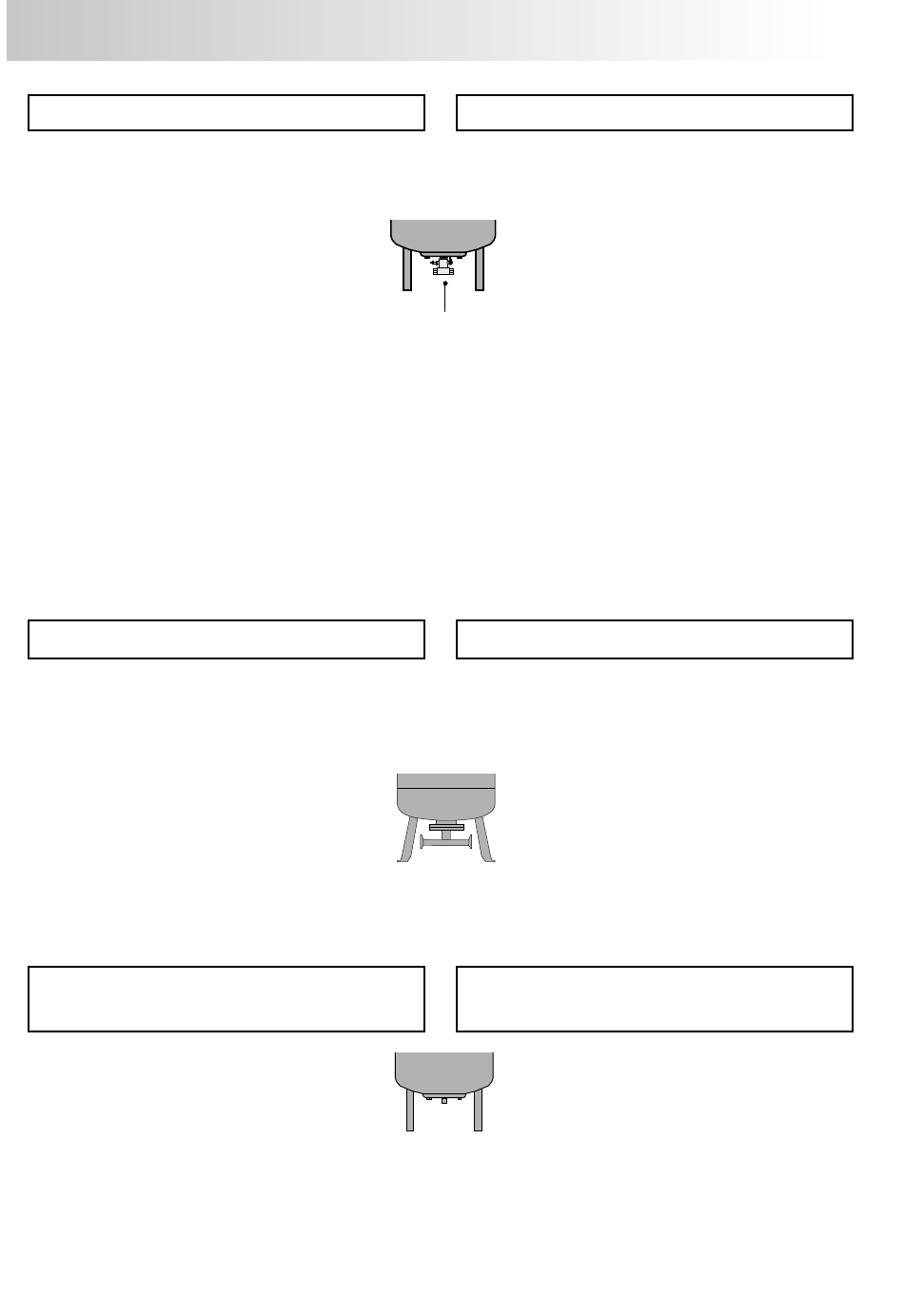

Montage Refix DT5, DT
Refix DT (bis 500 l) werden standardmäßig mit einer
Flowjet Durchströmungsarmatur Rp 1¼ ausgeliefert,
die folgende Funktionen in sich vereint:
- gesicherte Absperrung
- Entleerung
- Bypass, bei Absperrung des Refix
kann die Wassererwärmungsanlage
weiterbetrieben werden.
Wir empfehlen den Einsatz für einen
max. Volumendurchsatz von 7,2 m³/h.
Flowjet Rp 1¼ ist bauseits handfest auf den Gefäß-
an schluss zu schrauben. Dabei ist darauf zu achten,
dass die Leitungsführung zwischen den Gefäß füßen
möglich ist. Eine Korrektur entgegen dem Uhr zeiger-
sinn kann Undichtigkeiten nach sich ziehen! Wir
em pfehlen, beidseitig des Flowjet Ver schraub ungen
zu installieren.
Montage Refix DT5, DT
Diese Gefäße sind durchströmt und besitzen zwei
An schlüsse. Die erforderliche Absperr- und Ent-
leerungs armatur ist bauseits beizustellen. Wir emp-
fehlen den Einsatz für folgende
max. Volumendurchsätze:
DN 50 ≤ 15 m³/h
DN 65 ≤ 27 m³/h
DN 80 ≤ 36 m³/h
DN 100 ≤ 56 m³/h
Montage Refix DE, DE(E), DE Junior, DC,
C-DE und HW
Refix DE, DE(E), DE Junior, DC und HW
besitzen nur einen Anschluss und sind nicht dur-
chströmt. Die Absperr- und Entleerungsarmatur
ist bauseits beizustellen.
Montáž Refix DT5, DT
Refix DT (do 500 l) sa dodávajú štandardne s Flowjet
prietokovou armatúrou Rp 1¼ , ktorá zlučuje v sebe
nasledujúce funkcie:
- zaistený uzáver
- vyprázdnenie
- Bypass, pri uzávere Refix sa môže zariadenie
na ohrev vody prevádzkovať ďalej.
Flowjet Rp 1¼
Doporučujeme použitie pre
max. objemový prietok od 7,2 m³/h.
Flowjet Rp 1¼ je potrebné priskrutkovať pevne zo
strany konštrukcie na prípojku nádoby. Pritom je
potrebné dbať na to, aby bolo možné vedenie potru-
bia medzi nožičkami nádoby. Korektúra proti zmyslu
otáčania hodinových ručičiek môže priťahovať do
seba netesnosti! Doporučujeme, inštalovať obojstran-
ne Flowjet nákrutky.
Inštalácia Refix DT5, DT
Tieto nádoby sú pretekané a majú dve prípojky.
Potrebná uzavieracia a vyprázdňovacia armatúra je
pripravená zo strany konštrukcie. Doporučujeme pou-
žitie pre nasledujúce
max. objemové prietoky:
DN 50
DN 65
DN 80
DN 100
Montáž Refix DE, DE(E), DE Junior, DC,
C-DE a HW
Refix DE, DE(E), DE Junior, DC a HW majú len
jednu prípojku a sú neprietekané. Uzavieracia a
vyprázdňovacia armatúra je zo strany konštrukcie
pripravená.
≤ 15 m³/h
≤ 27 m³/h
≤ 36 m³/h
≤ 56 m³/h
4
