Montage Refix

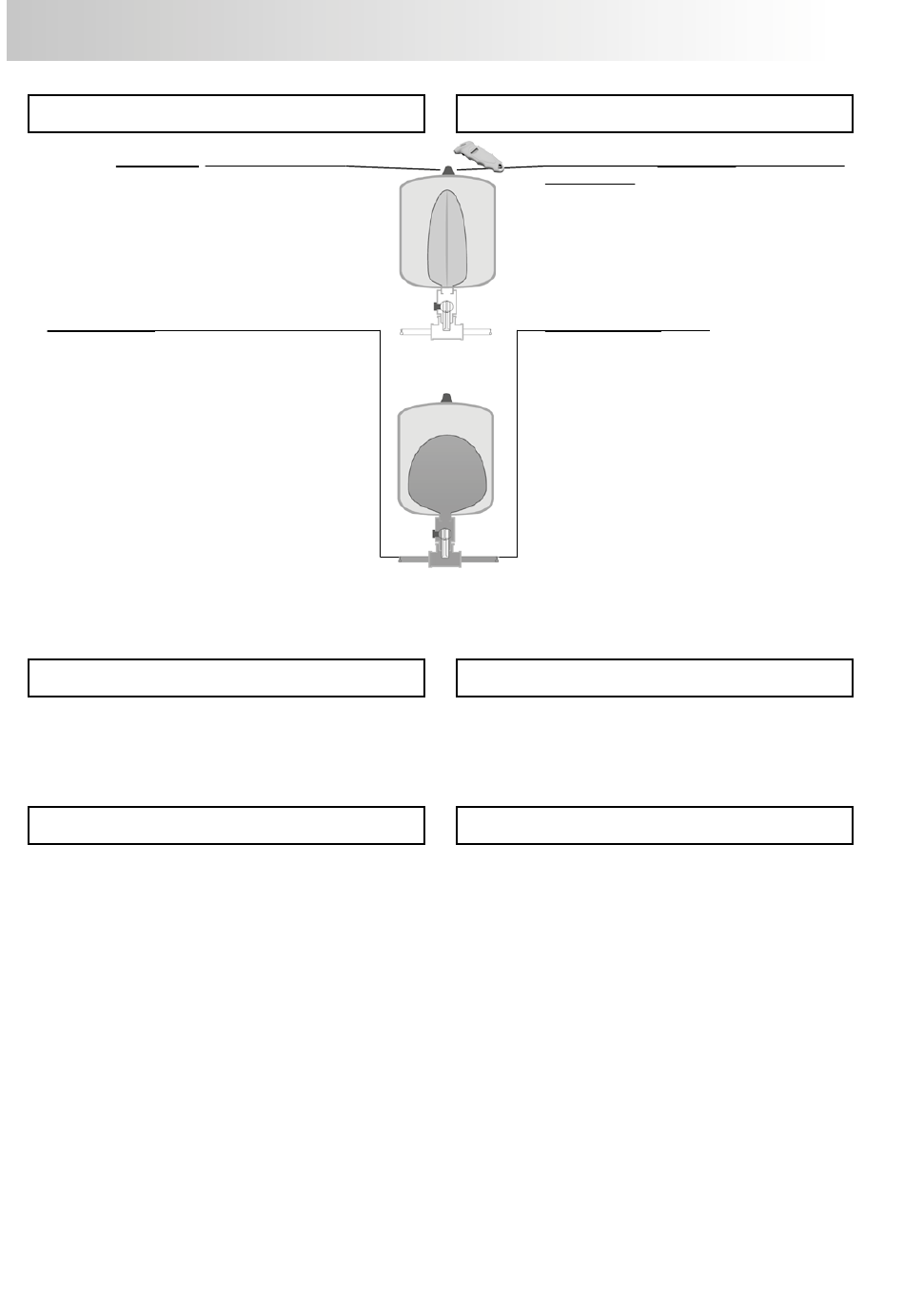

Wird der Vordruck p
unseren Empfehlungen auf Seite 7 einge-
stellt, dann ist stets die für einen verschleiß-
armen Betrieb notwendige Wasservorlage
gewährleistet.
Wasservorlage einbringen:
In Abhängigkeit von den bauseitigen Gege-
benheiten.
Im Fall Refix DD mit Flowjet:
Entleerung am Flowjet schließen, Flowjet
vorsichtig in Richtung „Betrieb" öffnen.
Dadurch, dass der eingestellte Vordruck
unter dem Wasserversorgungsdruck (p
bzw. p ♦ → S. 3, 4 und 7) liegt, strömt jetzt
a
die zum Betrieb notwendige Wasservorlage
ins Refix.
Im Fall Refix DT5, DT:
Verdrehknopf an der Durchströmungsarmatur
auf Betrieb stellen.
Refix ist jetzt betriebsbereit.
Austausch
Im Falle des Austauschs eines Refix DD (ab Baujahr
2006) mit einer bereits bestehenden Flowjet, ist der
O-Ring der Flowjet zu entfernen und durch einen
O-Ring (22 mm x 2,6 mm) zu ersetzen.

Wartung

Es ist eine jährliche Wartung erforderlich.
Äußere Überprüfung
Gefäßbeschädigungen (z. B. Korrosion) sichtbar?
Bei Großgefäßen im Zweifelsfall Reflex-Servicedienst
einschalten; bei Kleingefäßen Austausch.
Membranprüfung
Stickstoffventil kurz betätigen, falls Wasser entweicht:
- bei Refix DT5 / DT 8 – 33l, DE 2 – 33l, DD, C-DE,
DE Junior, DC, HW 25 (Vollmembrane), HW 50 – 100l
(Halbmembrane) → Austausch
- bei Refix DT5 / DT 60 – 3000l, DE 33 – 5.000l, DE(E)
50 – 500l, HW 50 – 100l (Vollmembrane)
Reflex-Servicedienst einschalten und
Vollmembrane austauschen.
Druckeinstellung
1. Refix wasserseitig über Flowjet oder bauseitige Ar ma-
tur absperren, falls der Druck im Refix > 4 bar, dann
zunächst Druck am Gasventil auf 4 bar reduzieren,
2. wasserseitig über Flowjet oder bauseitige Armatur
entleeren.
am Gasventil nach
0
minV
Montáž Refix
Ak sa nastaví predtlak p
ventile podľa našich odporúčaní na strane
7, potom je neustále zabezpečená vodná
predloha potrebná pre prevádzku s nízkym
opotrebovaním.
Vodnú predlohu dodať:
V závislosti od skutočností na strane kon-
Vordruck p
0
štrukcie.
Predtlak p
0
V prípade Refix DD s Flowjet:
Vyprázdnenie na Flowjet uzavrieť, Flowjet
otvoriť opatrne v smere „Prevádzka". Tým,
že nastavený predtlak leží pod napájacím
tlakom vody (p
7), prúdi teraz vodná predloha potrebná k
prevádzke do Refixu.
V prípade Refix DT5, DT:
Pretáčací gombík na prietokovej armatúre
nastavte na prevádzku.
Anfangsdruck p
a
Počiatočný tlak p
a
Refix je teraz pripravený na prevádzku.
Výmena
V prípadoch výmeny Refixu DD (od roku výroby 2006)
s už existujúcim Flowjet, je potrebné odstrániť krúžok
typu O Flowjet a vymeniť za krúžok typu O (22mm x
2,6 mm).
Údržba
Tu je potrebná ročná údržba.
Vonkajšia kontrola
Poškodenia nádoby (napr. korózia) viditeľné?
Pri veľkých nádobách v prípade pochybností kontaktuj-
te servis firmy Reflex; pri malých nádobách výmena.
Kontrola membrány
Ventil dusíka krátko stlačiť, pokiaľ uniká voda:
- pri Refix DT5 / DT 8 – 33l, DE 2 – 33l, DD, C-DE, DE
Junior, DC, HW 25 (plná membrána), HW 50 – 100l (pol-
membrána) → Výmena
- pri Refix DT5 / DT 60 – 3000l, DE 33 – 5.000l, DE(E)
50 – 500l, HW 50 – 100l (plná membrána)
Kontaktovať servis firmy Reflex a vymeniť plnú
membránu
Nastavenie tlaku
1. Refix uzavrieť na strane vody cez Flowjet alebo na
strane konštrukcie armatúru, pokiaľ tlak v Refixe
> 4 bar, potom najskôr redukovať tlak na plynovom
ventile na 4 bar,
2. Vyprázdniť na strane vody cez Flowjet alebo arma-
túru na strane konštrukcie.
8
na plynovom
0
príp. p ♦ → S. 3, 4 a
minV a
