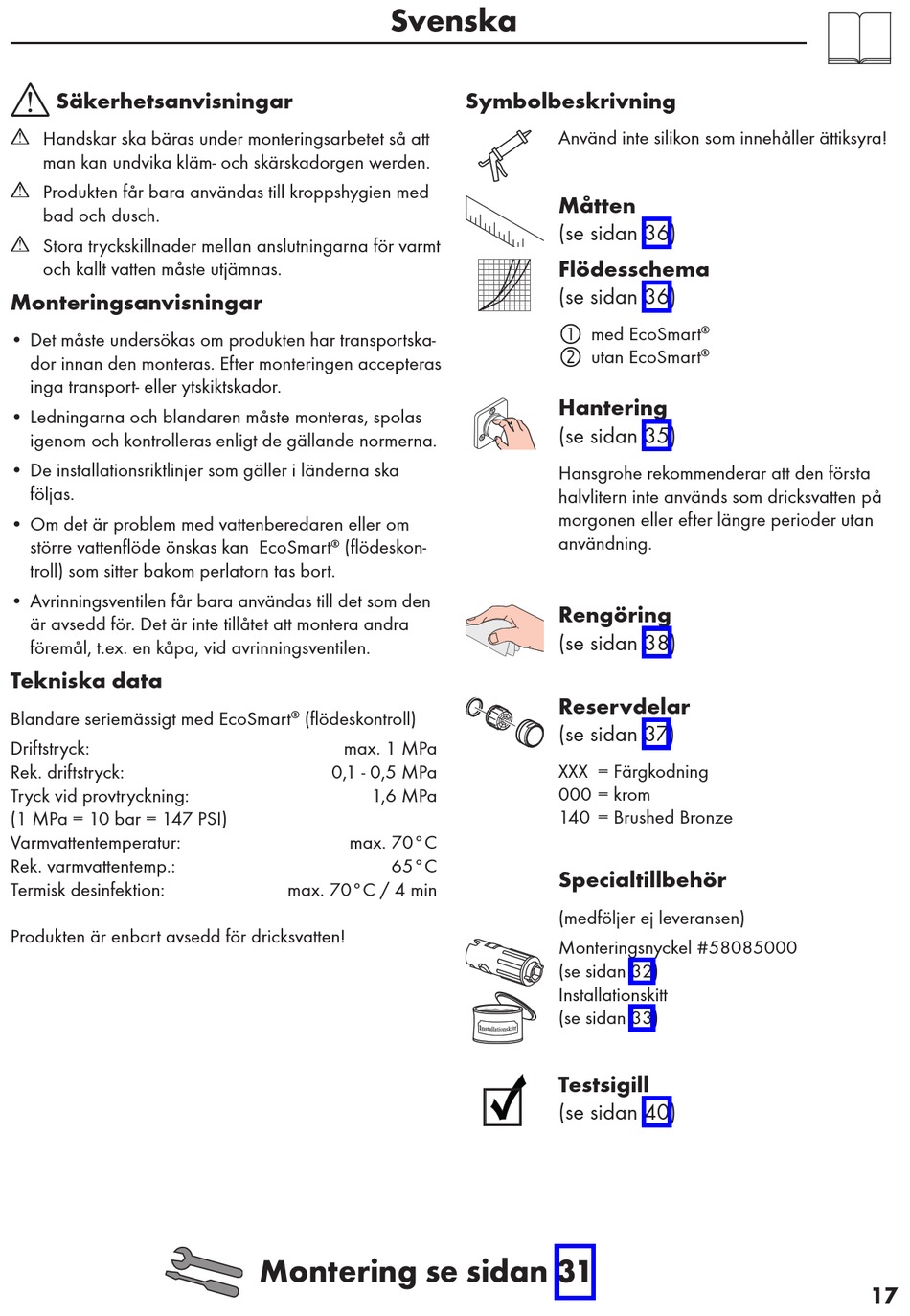

HANSGROHE Metris Gebrauchsanleitung, Montageanleitung Seite 17

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart
troll) som sitter bakom perlatorn tas bort.
• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
Tekniska data
Blandare seriemässigt med EcoSmart
Driftstryck:
Rek. driftstryck:
Tryck vid provtryckning:
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur:
Rek. varmvattentemp.:
Termisk desinfektion:
Produkten är enbart avsedd för dricksvatten!
Svenska
(flödeskon-
®
(flödeskontroll)
®
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
max. 70°C
65°C
max. 70°C / 4 min
Montering se sidan 31
Symbolbeskrivning
Använd inte silikon som innehåller ättiksyra!
Måtten
(se sidan 36)
Flödesschema
(se sidan 36)

med EcoSmart

utan EcoSmart
Hantering
(se sidan 35)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Rengöring
(se sidan 38)
Reservdelar
(se sidan 37)
XXX = Färgkodning
000 = krom
140 = Brushed Bronze
Specialtillbehör
(medföljer ej leveransen)
Monteringsnyckel #58085000
(se sidan 32)
Installationskitt
(se sidan 33)
Testsigill
(se sidan 40)
®
®
17
