dulen (RAM-Modul). Die Systemkarten (Flash-Karte, EIM-Karte) sind immer erforder-
lich.
In diesem Kapitel wird nur die Bestückung der optional erweiterbaren Systemmodule
(DSP-Modul, IP-Media-Modul, Gebührenmodul) beschrieben. Das RAM-Modul muss
nur im Reparaturfall oder bei Wartungsarbeiten ausgetauscht werden (siehe "Betrieb
und Unterhalt", from page 197).
4. 5. 5 DSP-Module bestücken
DSP-Module werden auf der Call-Manager-Karte bestückt. Maximal 2 DSP-Module
können gestapelt werden.
Befestigungs-
schraube
Abstands-
hülse
Befestigungsschraube der
Call-Manager-Karte

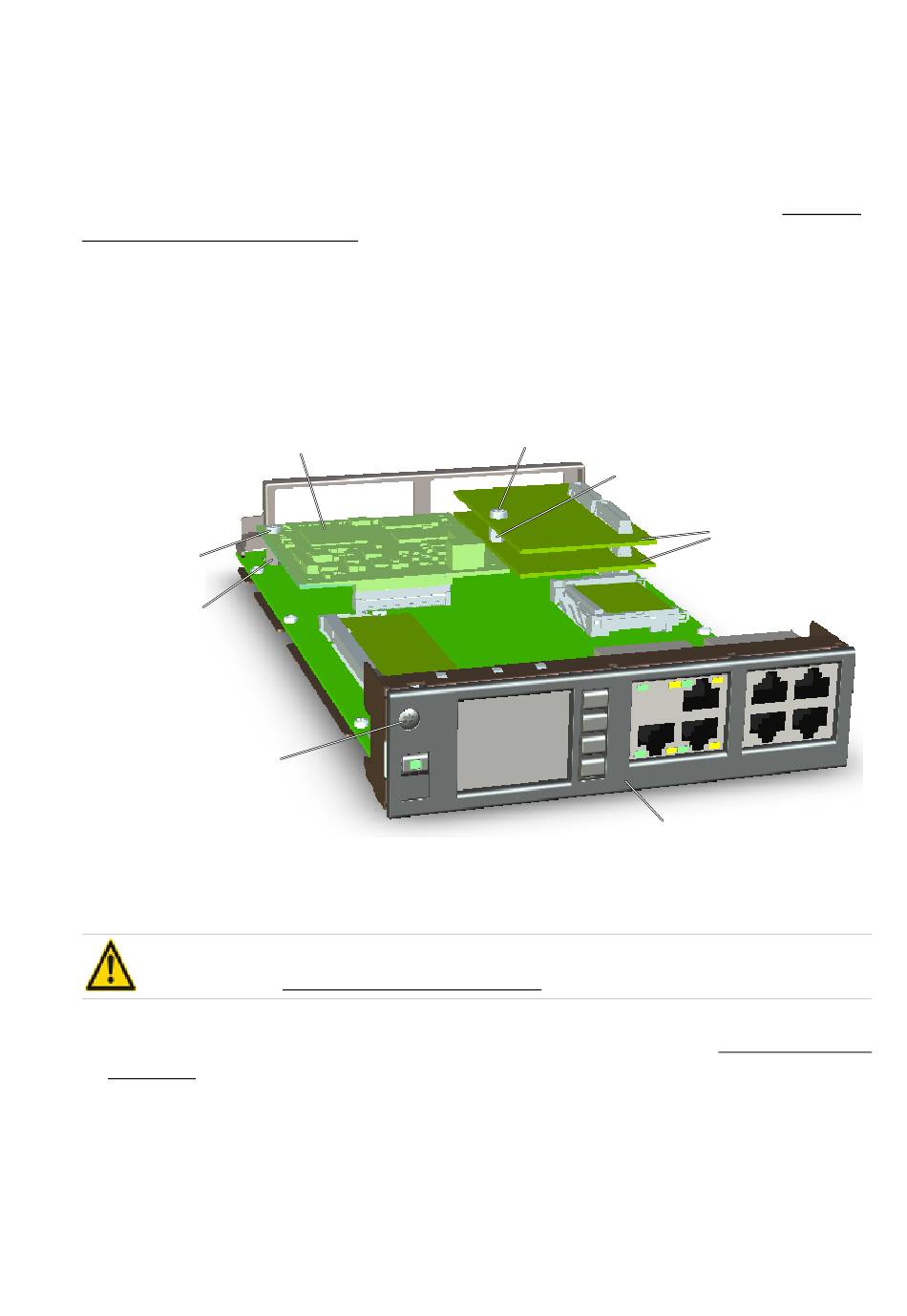

Fig. 27 Systemmodule auf der Call-Manager-Karte
Um ein DSP-Modul zu bestücken, gehen Sie wie folgt vor:
Achtung
Beachten Sie die "Sicherheitsvorschriften", Seite 92.
1. Fahren Sie über das Bedienfeld den Call-Manager herunter (siehe "Ein/Aus-Taste",
Seite 221).
2. Lösen Sie die Schraube der Call-Manager-Karte und entfernen Sie die Karte durch
Ziehen an der Befestigungsschraube.
3. Entfernen Sie die Befestigungsschraube am Modulsteckplatz für DSP-Module.
