FI

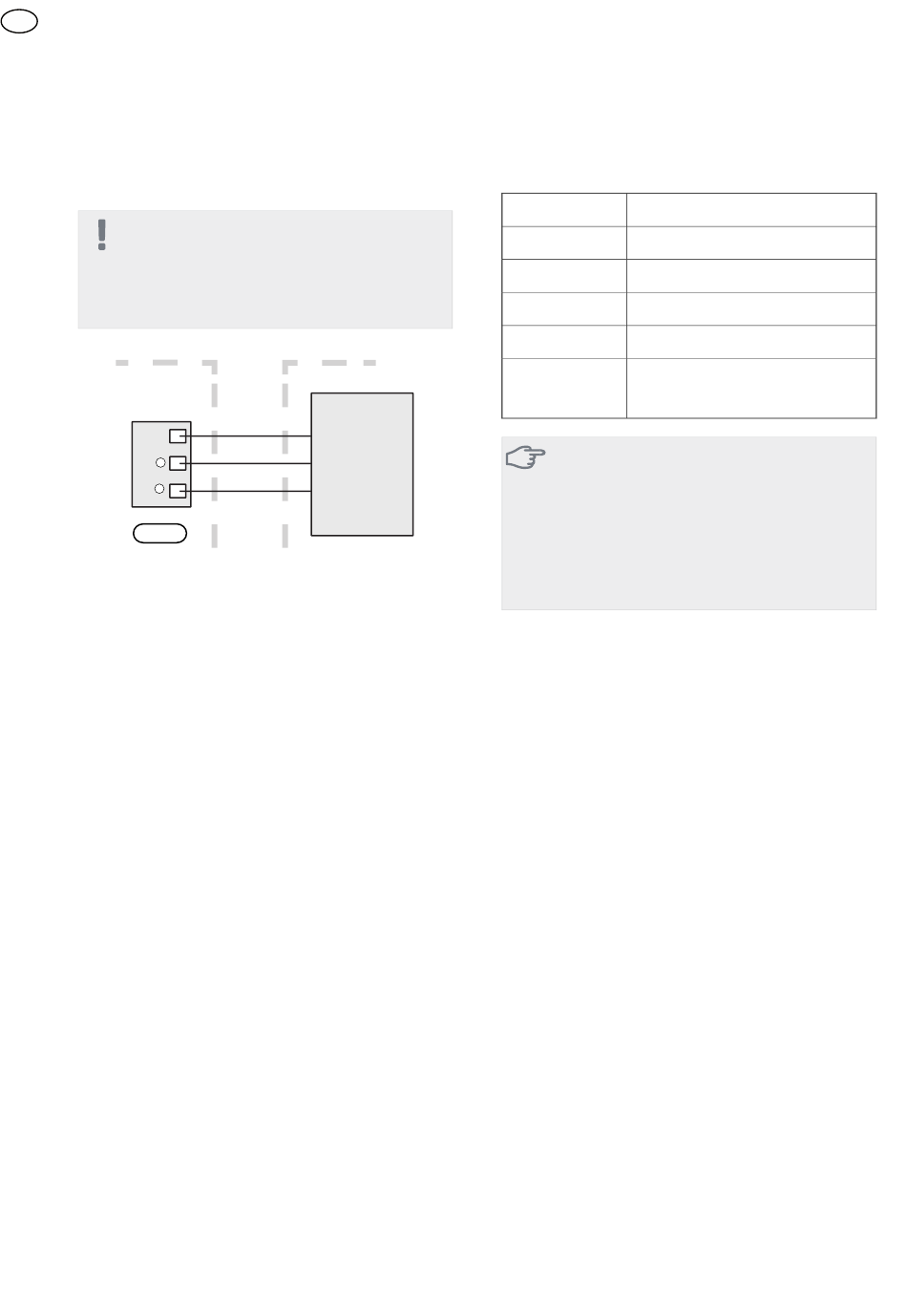

Kytkentä Modbus--isäntään
Ulkoinen Modbus-isäntä kytketään liittimeen X2
Modbus-kortissa (AA9).
HUOM!
MODBUS 40 käyttää tiedonsiirtostandardia
RS485.
Kytke isäntä RS485-suositusten mukaisella
kaapelilla.
MODBUS 40
MODBUS 40
GND
_
B
+
A
AA9-X2
34
EXTERNT
Ulkoinen
Modbus-isäntä
Asetukset
Modbus-isäntä
Menetelmä RTU
Siirtonopeus 9600 baud
Sanapituus 8 bittiä
Pariteetti Ei ole
Pysäytysbitit 1
Osoite Jatkuva 0x01 Modbus 7 saakka.
Valittava 1 - 247 Modbus 10 saakka.
MUISTA!
Ohjelmistoversio Modbus 10 vaaditaan, mikäli
halutaan valita laitteen osoite.
Lämpöpumpun/sisäyksikön ohjelmistoversion
pitää olla 5539 (4150R7 NIBE F1345:lle) tai
uudempi. Ellei näin ole, ohjelmisto pitää päivit-
tää. Ohjelmiston voi päivittää osoitteesta
www.nibe.eu/software tai USB-muistista.
Lämpöpumppu/sisäyksikkö
1. Käynnistä lämpöpumppu/sisäyksikkö ja valitse
MODBUS 40 valikossa 5.2 "Järjestelmäasetukset"
(valikko 5.2.4 NIBE F1345:lle, VVM 310:lle,
VVM 320:lle, VVM 325:lle ja VVM 500:lle).
2. Aseta MODBUS 40:n osoite valikossa 5.3.11. (Tämä
valikko näkyy vain, jos MODBUS 40:ssä on ohjelmis-
toversio Modbus 10 tai uudempi)
