Abluftwärmepumpen

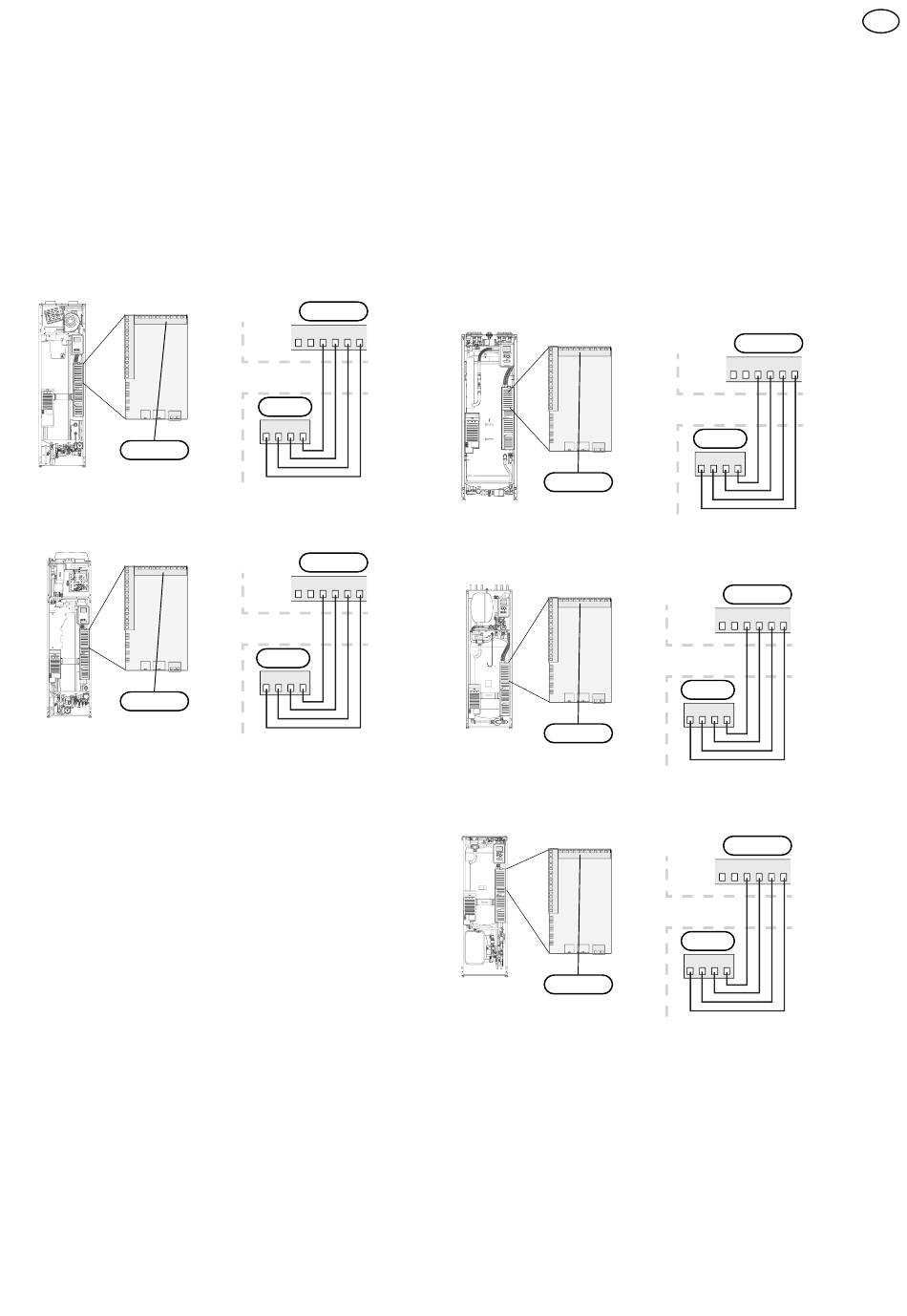

Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Anschlussklemme X4:9-12 an der Eingangs-
platine (AA3) in der Wärmepumpe bzw. im Innenmodul
verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
F370 / F470
AA3-X4
F750
AA3-X4
LEK
AA3-X4
7 8 9 10 11 12
F370/F470
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
7 8 9 10 11 12
F750
MODBUS 40
AA9-X1
12V A B GND
Luft/Wasser-Wärmepumpen
Inneneinheiten
Anschlussklemme X1 an Modbus-Platine (AA9) in
MODBUS 40 wird mit Anschlussklemme X4:9-12 an
der Eingangsplatine verbunden (AA3) in Wärmepum-
pe/Inneneinheit.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
VVM 310
VVM 310
AA3-X4
VVM 320
VVM320
AA3-X4
VVM 325
VVM325 VVM325
AA3-X4
AA3-X4
12
7 8 9 10 11
VVM 310
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
12
7 8 9 10 11
VVM 320
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
12
7 8 9 10 11
VVM 325
MODBUS 40
AA9-X1
12V A B GND
DE
