CAME XTS 7IP WH WLAN Installations- Und Konfigurationsanleitung Seite 9

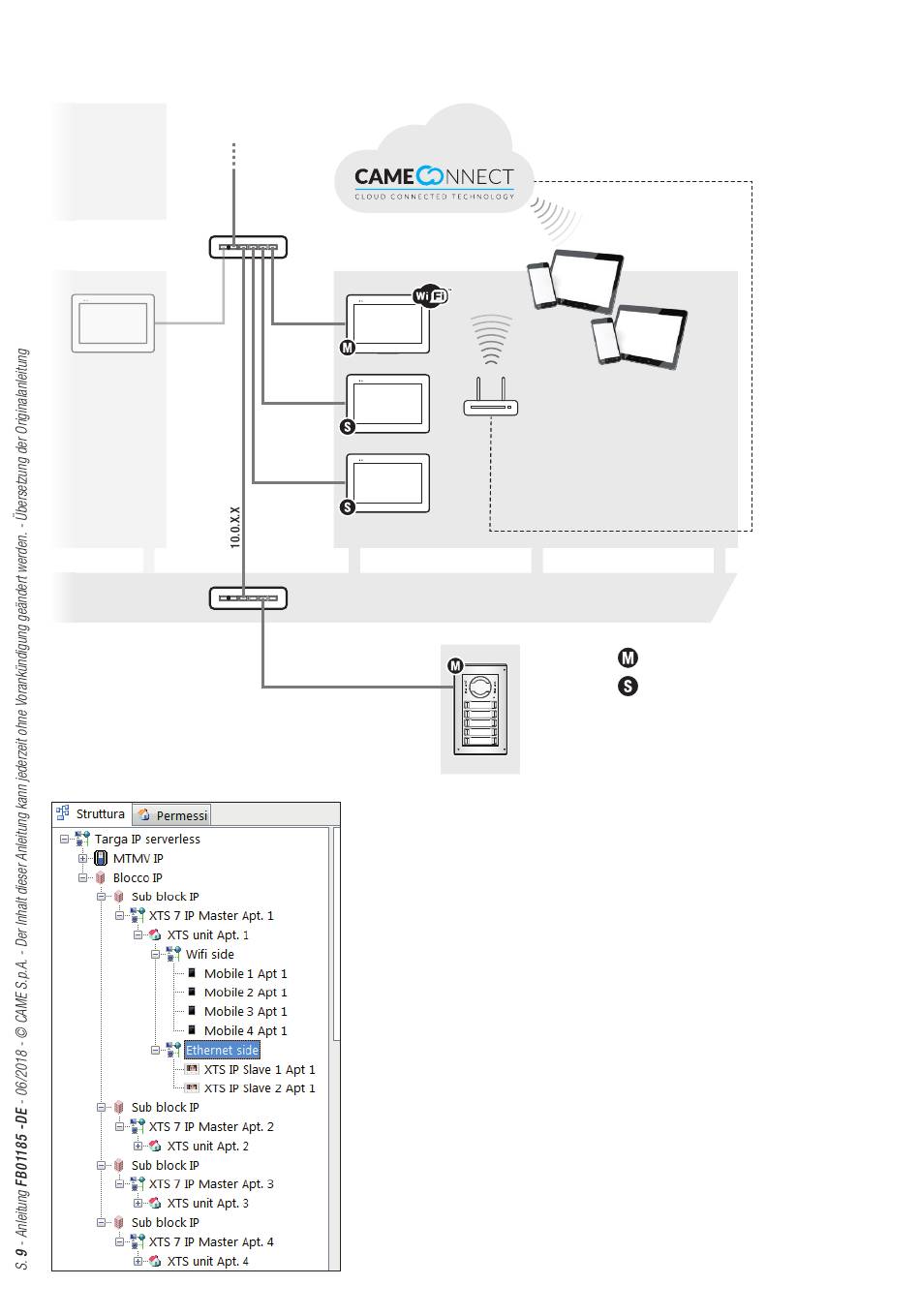

Wohnung, in der mehrere Innenstationen vorhanden sind, von denen einige an das LAN-Netzwerk
der Wohnanlage angeschlossen sind.
10.0.X.X
Vertrieb: IP CCTV GmbH, Marthalerstrasse 5, 8447 Dachsen,
SWITCH PoE
10.0.X.X
10.0.X.X
10.0.X.X
SWITCH PoE
10.0.X.X
Ein von einer Außenstation eingehender Anruf bewirkt, dass maximal 20
(von der Master-Innenstation der Wohnung) gesteuerte Geräte klingeln,
unabhängig davon, ob sie mit dem LAN-Netzwerk verbunden oder über
WLAN oder mit Mobilgeräten über CAME Connect erreicht werden.
Wenn ein Anruf eingeht, klingelt alle entsprechend programmierten Ge-
räte.
Die Bildvorschau des Anrufers kann auf bis zu 5 Geräten angezeigt wer-
den, von denen eines immer die Master-Innenstation ist.
In hoher Auflösung ist das Bild nur auf der Master-Innenstation und auf
max. 4 weiteren über LAN-Netzwerk verbundenen Innenstationen sicht-
bar.
Wenn nur eine Innenstation mit dem LAN-Netzwerk verbunden ist (Mas-
ter) zeigen die anderen mit der PCS/XIP-Software ausgewählten 4 Geräte
das Bild des Anrufers in niedriger Auflösung an.
Alle anderen Geräte, die so programmiert sind, dass sie den Anruf beant-
worten, können keine Videovorschau anzeigen. Nur durch Annahme des
Anrufs werden die von der Außenstation übertragenen Bilder angezeigt.
APARTMENT 1
MODEM
ROUTER Wi-Fi
MTMV/IP
Master
Slave
